Zhejiang Usune Electric Co., Ltd. je profesionální továrna integrující výzkum a vývoj, design, výrobu a prodej. Jeho hlavní produkty zahrnují 12kV～245kV vnitřní a venkovní vysokonapěťové vakuové jističe, jističe SF6, zátěž spínače a různé odpojovací spínače. Jedná se o důvěryhodného profesionálního dodavatele pro energetické projekty v tuzemsku i v zahraničí.
Usune Gw4 Disconnect Switch je speciálně navržen pro třífázové napájecí systémy AC 50Hz/60Hz. Jeho primární funkcí je připojovat nebo odpojovat vysokonapěťové obvody pod napětím, bez zátěže a poskytovat viditelné elektrická izolace pro údržbu přípojnic, jističů, transformátorů a jiného vysokého napětí zařízení.
-GB 1985-2004: Střídavé vysokonapěťové odpojovače a uzemňovací spínače
-IEC 62271-102: Spínací a řídicí zařízení vysokého napětí
-GB/T 11022: Všeobecné specifikace pro vysokonapěťová spínací a řídicí zařízení

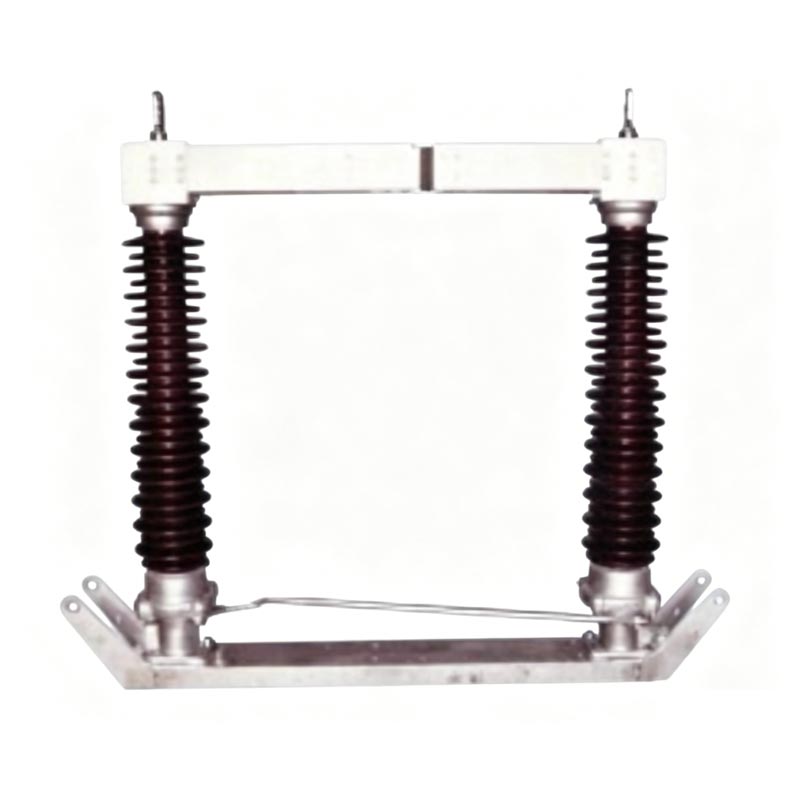

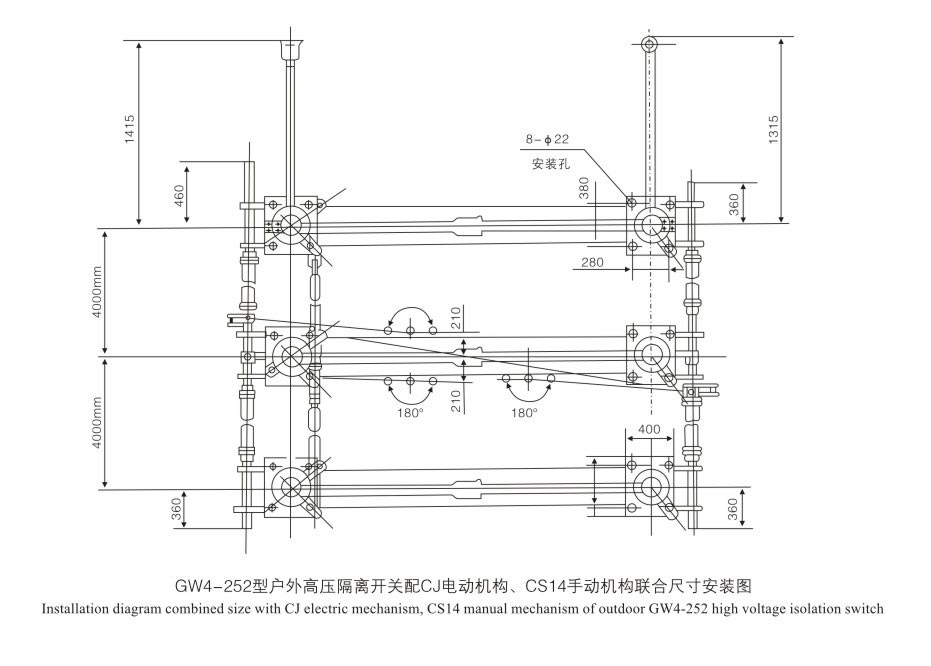

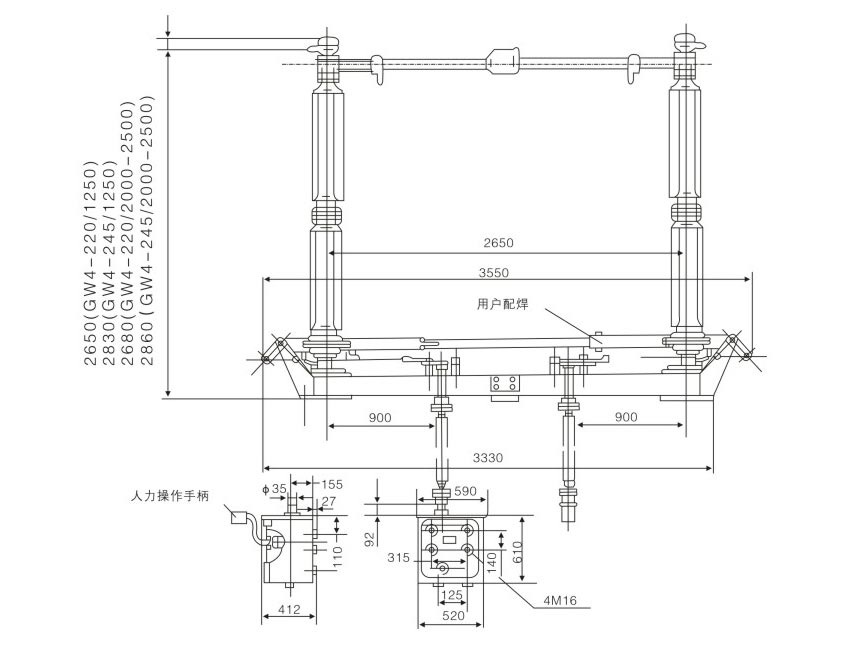

Řada GW4: Dvousloupový izolátor, horizontálně otočný, přerušovaný typ
1. Konstrukce dvojitého sloupku izolátoru, dva sloupkové izolátory na fázi se synchronně otáčí vodorovně o 90°.
2. Hlavní kontakty jsou středově přerušené, postříbřené měděné kontakty, nízký přechodový odpor a dobrá vodivost.
3. Základna je vyrobena z žárově pozinkované oceli, s utěsněnými ložisky, odolná proti korozi a trvanlivá.
4. Odpojovač GW4 může být vybaven jednostrannými nebo oboustrannými uzemňovacími spínači s mechanickým
blokování pro zajištění provozní bezpečnosti.
5. Pohon může být ruční (CS14G, CS17G) nebo elektrický (CJ6B, CJ11, XCJ-I).

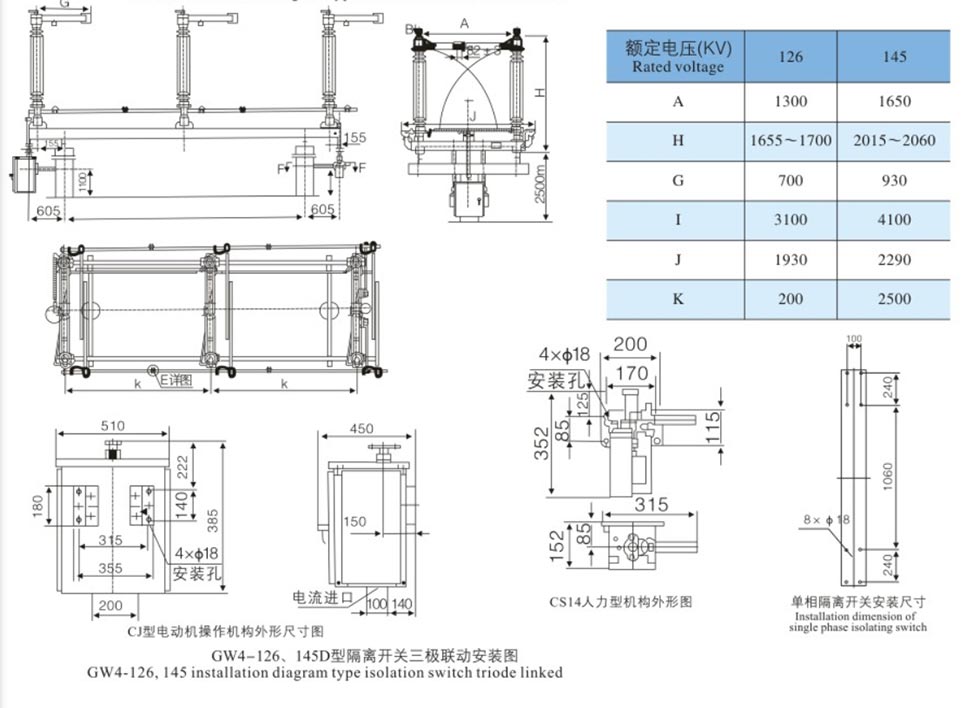

| Parametr | Specifikace |
| Jmenovité napětí | 126 kV (110 kV systém) |
| Jmenovitá frekvence | 50 Hz |
| Jmenovitý proud | 630A, 1250A, 1600A, 2000A, 2500A |
| Jmenovitý krátkodobý výdržný proud (1 s) | 31,5 kA, 40 kA, 50 kA |
| Jmenovitý špičkový výdržný proud | 80 kA, 100 kA, 125 kA |
| 1min suché střídavé výdržné napětí | - K zemi: 140 kV- Přes přerušení: 160 kV |
| Provozní teplota | -40°C až +40°C |
| Nadmořská výška | ≤ 2000 m |

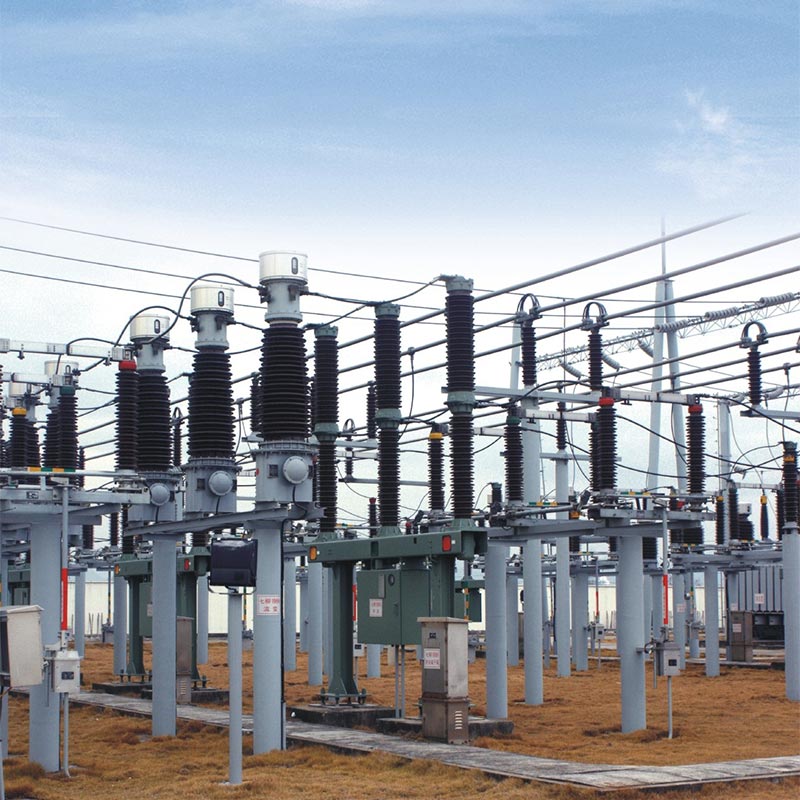

110kV... Projekt rozvodny větrné elektrárny
Tento projekt se nachází v severní oblasti s výraznými teplotními rozdíly, které vyžadují vysoké vybavení spolehlivost a mrazuvzdornost. Projekt vybral několik Usune GW4 odpojovacích spínačů vybavených el mechanismy a oboustranné uzemňovací spínače. Po mnoho let od uvedení do provozu zařízení fungovalo stabilně, se spolehlivým mechanickým působením a vynikající odolností proti korozi, účinně zajišťující bezpečnost údržby rozvodny a každodenní provozní efektivitu, která si od uživatele vysloužila vysokou chválu.

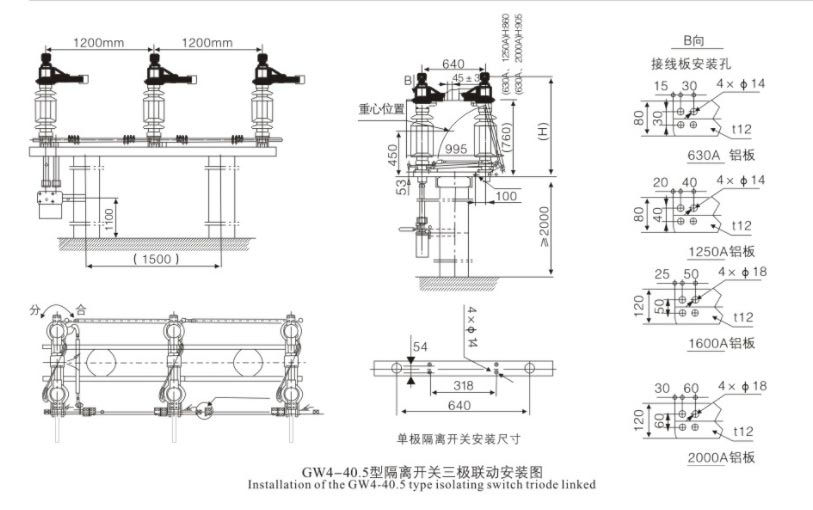

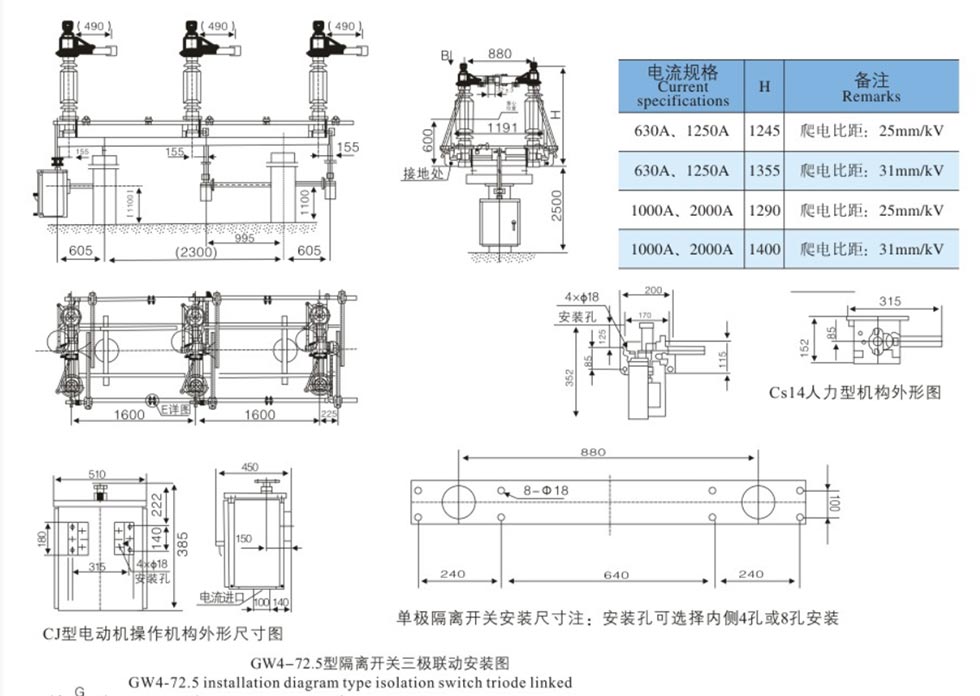

| Položka | Jednotka | Parametry | |||||
| Jmenovité napětí | kV | 40.5 | 72.5 | 126 | 145 | ||
| Jmenovitá úroveň izolace | 1min výdržné napětí napájecí frekvence (efektivní hodnota) | Na zemi | kV | 95 | 160 | 230 | 275 |
| Zlomenina | kV | 118 | 200 | 230+70 | 275+85 | ||
| Jmenovitý bleskový výdržný proud (špičkový) | Na zemi | kV | 185 | 350 | 550 | 650 | |
| Zlomenina | kV | 215 | 410 | 550+110 | 650+120 | ||
| Jmenovitá frekvence | Hz | 50/60 | |||||
| Jmenovitý proud | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Jmenovitý krátkodobý výdržný proud | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Jmenovitý špičkový výdržný proud | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Jmenovitá doba trvání zkratu | Nůž/meč | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Jmenovité mechanické zatížení terminálu | Horizontální a vertikální | N | 1250 | 1250 | 1250 | 1250 | |
| Horizontální | N | 750 | 750 | 750 | 750 | ||
| Vertikální síla | N | 1000 | 1000 | 1000 | 1000 | ||
| Plazivá vzdálenost | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mechanická životnost | Times | 5000 | 5000 | 1000 | 5000 | ||
| Motorový pohon | Model | CJ | CJ | CJ | CJ | ||
| Napětí motoru | V | AC380, AC220, DC220, DC110 | |||||
| Napěťová regulační smyčka | V | AC380, AC220, DC220, DC110 | |||||
| Body, zavírací doba | s | 7±1 | |||||
|
Lidský pohon |
Model | CS14 CS17 | |||||
| Napětí elektromagnetického zámku | V | AC220, DC220, DC110 | |||||
• Izolátory: Žádné praskliny, poškození nebo nečistoty.
• Kontakty: Čistý, neporušený postříbřený povrch.
• Spojovací prvky: Všechny šrouby jsou utaženy.
• Mechanismus: Hladké otáčení; namazat pohyblivé části.
• Vertikálnost izolátoru: Nastavte pomocí podložek (max 3 mm na místo).
• Třífázová synchronizace: Nastavte klikové rameno a táhla.
• Kontaktní tlak: Zajistěte správné zasunutí a tlak.
• Provozujte pouze při BEZ ZÁTĚŽE; potvrďte, že je vypnutý jistič.
• Ruční provoz: Použijte ovládací rukojeť; vyhnout se nadměrné síle.
• Motorizovaný provoz: Použijte místní/dálkové ovládání; monitor position.
• Blokování: Nevynucujte provoz, pokud je blokován.
• Periodická generální oprava: Každé 1–2 roky.
• Vyčistěte izolátory a kontakty; aplikujte průmyslovou vazelínu.
• Promažte ložiska a díly převodovky.
• Zkontrolujte uvolněné šrouby, opotřebené kontakty a poškození izolátoru.
• Po zkratu: Ihned zkontrolujte.
• Cannot operate: Check interlock, jammed linkage, or motor fault.
• Asynchronní fáze: Nastavte příčné tyče.
• Přehřátí kontaktu: Vyčistěte a dotáhněte; zkontrolujte stříbření.
Odpověď: Ne. Odpojovač GW4 je vhodný pouze pro izolaci a spínání pouze pod napětím, bez zátěže podmínky. Nemá schopnost zhášení oblouku a provoz pod zatížením je přísně zakázán. to musí být používán ve spojení s jističem.
A: Mechanické blokování vynucuje bezpečnou provozní sekvenci: hlavní vypínač vypnutý → uzemňovací vypínač sepnut; uzemňovací spínač rozpojený → hlavní vypínač sepnutý, což zabraňuje chybné obsluze a zajišťuje bezpečnost údržby personál.
A: Standardní typ je vhodný pro prostředí s nadmořskou výškou ≤2000 m a teplotou -40℃ až +40℃, které mohou uspokojit potřeby většiny venkovních rozvoden; pro speciální vysokohorské nebo silně znečištěné oblasti, zesílená izolace a antikorozní řešení lze přizpůsobit.
