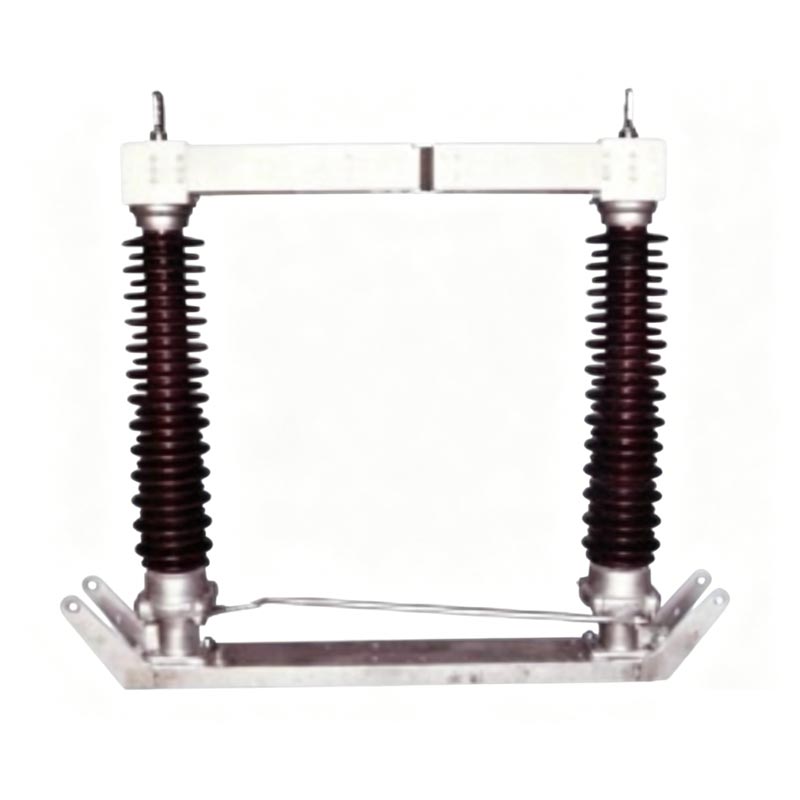

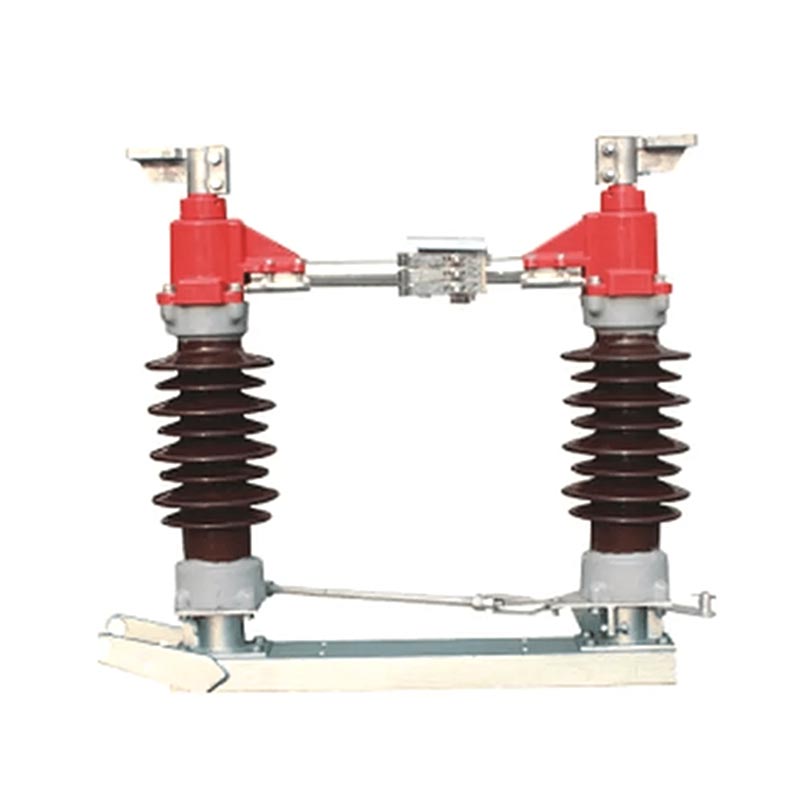

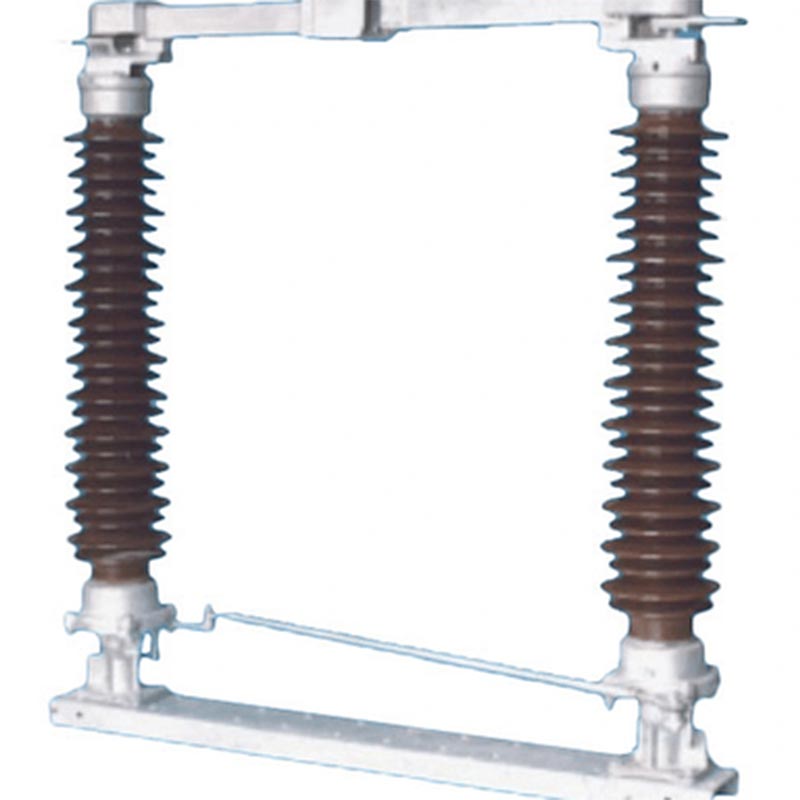

Izolační spínač Venkovní ruční motorizovaný

Izolační spínač Venkovní manuální motorizovaný je základním produktem společnosti Usune, speciálně navrženým pro venkovní střídavý proud obvody o jmenovité frekvenci 50Hz a jmenovitém napětí 35kV~170kV. Je to klíčový kus vybavení pro zajišťující bezpečný a stabilní provoz energetických systémů a může sloužit i jako základní jednotka pro tuto řadu odvozené produkty. Produkty jsou vyráběny v přísném souladu s normou IEC 62271-102 "Vysoké napětí AC odpojovače a uzemňovače“ a IEC 60694 „Všeobecné technické podmínky pro vysokonapěťové rozváděče a řídicí zařízení,“ zajišťující profesionální odbornost a spolehlivost produktu.

Tento spínač s horizontální rotační spínací strukturou se může pochlubit vysokou úrovní izolace a silným znečištěním odolnost, stabilní mechanický výkon a pohodlná instalace a údržba. Podporuje jak manuální, tak elektrický provoz a lze jej podle potřeby nakonfigurovat s uzemňovacím spínačem. Je adaptabilní na drsné venkovní podmínky prostředí, jako jsou vysoké nadmořské výšky, nízké teploty a silné znečištění. Jako spolehlivý dodavatel, Usune přísně dodržuje mezinárodní standardy a důsledně kontroluje kvalitu produktů, aby zákazníkům poskytovala vysokou kvalitu, bezpečné a odolné odpojovače.

Scénáře základních aplikací

Venkovní ruční motorizovaný oddělovací spínač je široce používán ve venkovních systémech přenosu a distribuce energie v energetických sítích, průmyslových a těžebních podnicích, městské výstavbě a výrobě nové energie. to je vhodný pro aplikace vyžadující časté odpojení napájení a bezpečnostní údržbu a je zvláště vhodný pro drsná venkovní prostředí, účinně zajišťující kontinuitu a bezpečnost napájení.

Základní parametry produktu

Produkt se může pochlubit vynikajícím technickým výkonem a pokrývá různé specifikace. Jeho základní parametry jsou takto:
- Jmenovité napětí: 35kV~170kV
- Jmenovitý proud: 630A~2500A
- Jmenovitý krátkodobý výdržný proud: 20kA/s~50kA/s
- Jmenovitý špičkový výdržný proud: 50kA~125kA
- Odpor hlavního obvodu: ≤125μΩ (liší se v závislosti na modelu)
- Jednominutové výkonové frekvenční výdržné napětí: 80kV~200kV
- Odolné napětí bleskového impulsu: 115kV~860kV (liší se v závislosti na modelu a uzemňovacím spínači)
- Ovládací mechanismus: manuální (řada CS11, CS17D, CS14G) nebo elektrický (typ CJ2)

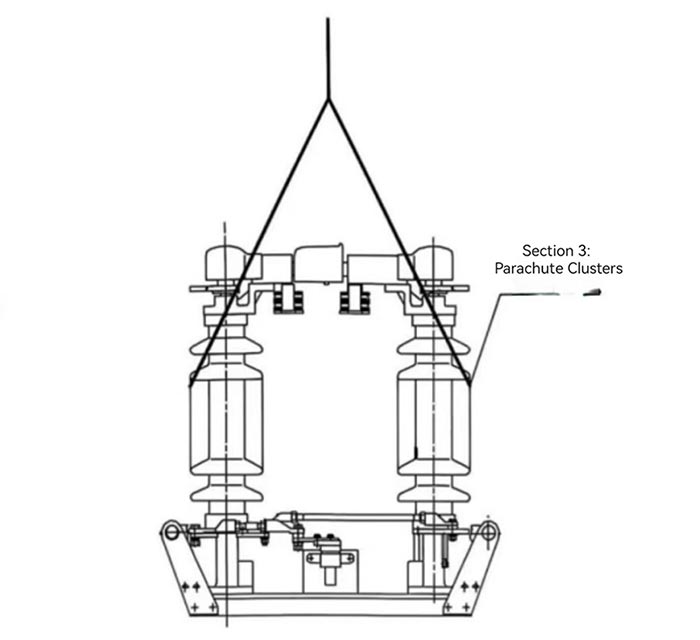

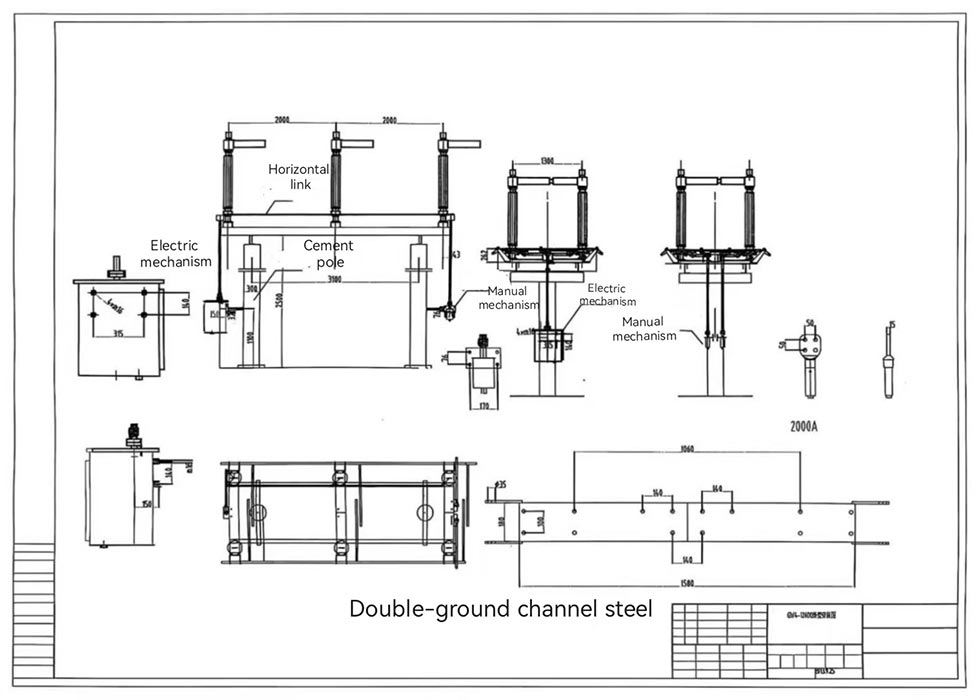

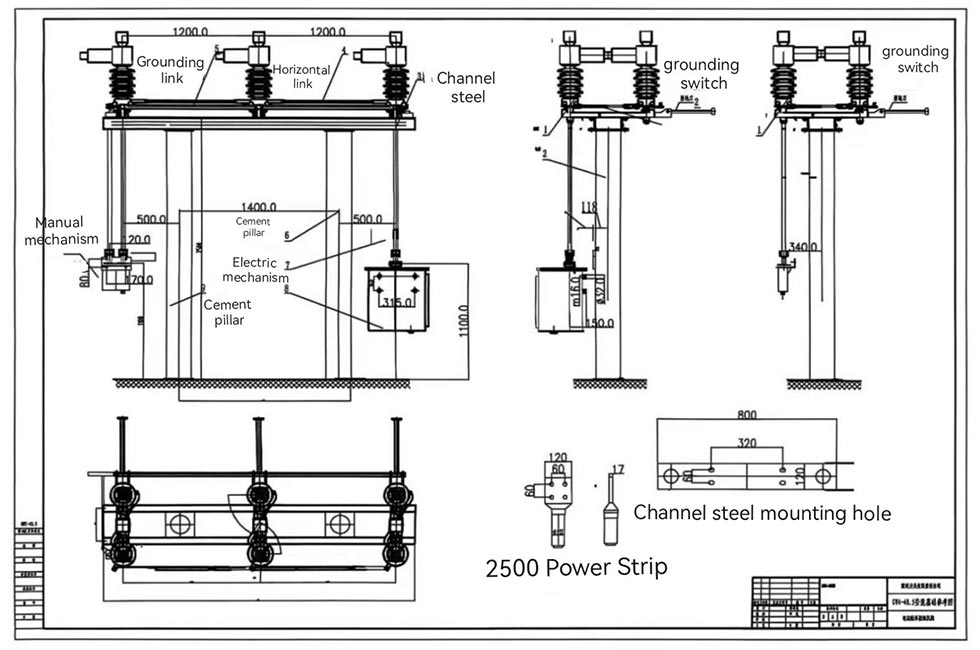

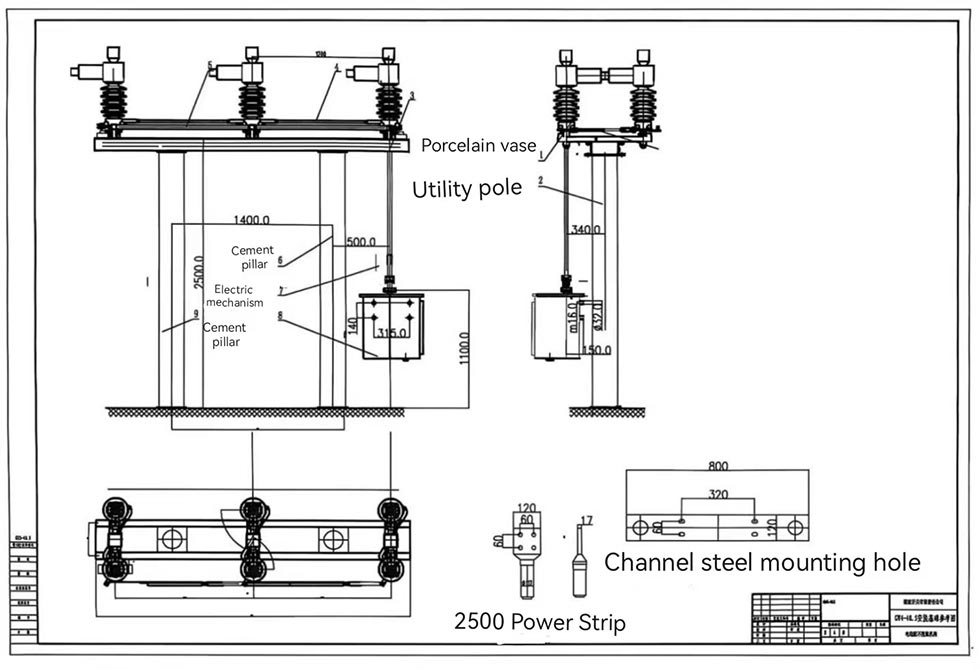

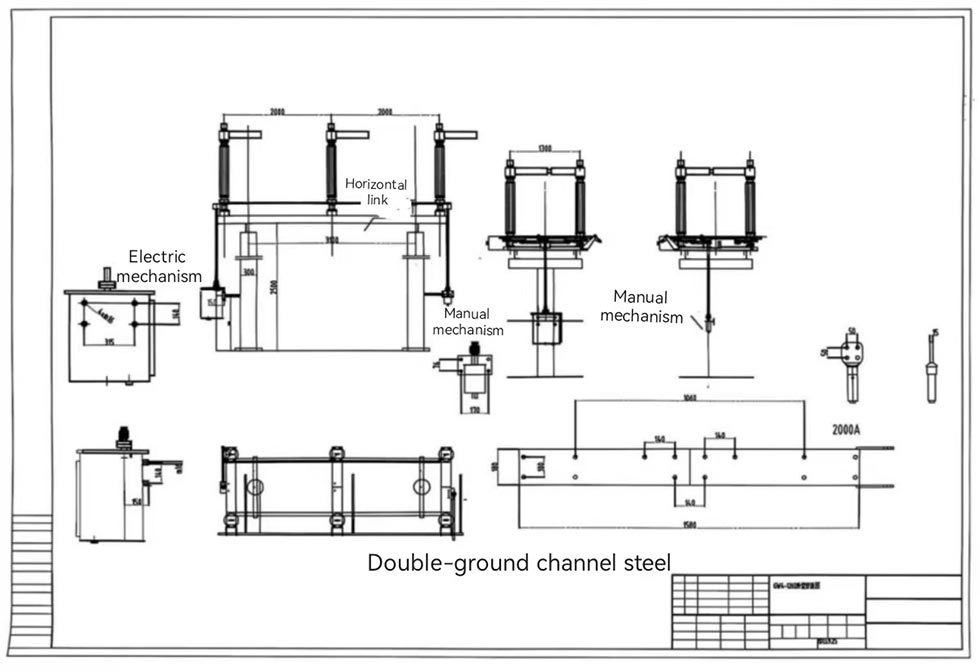

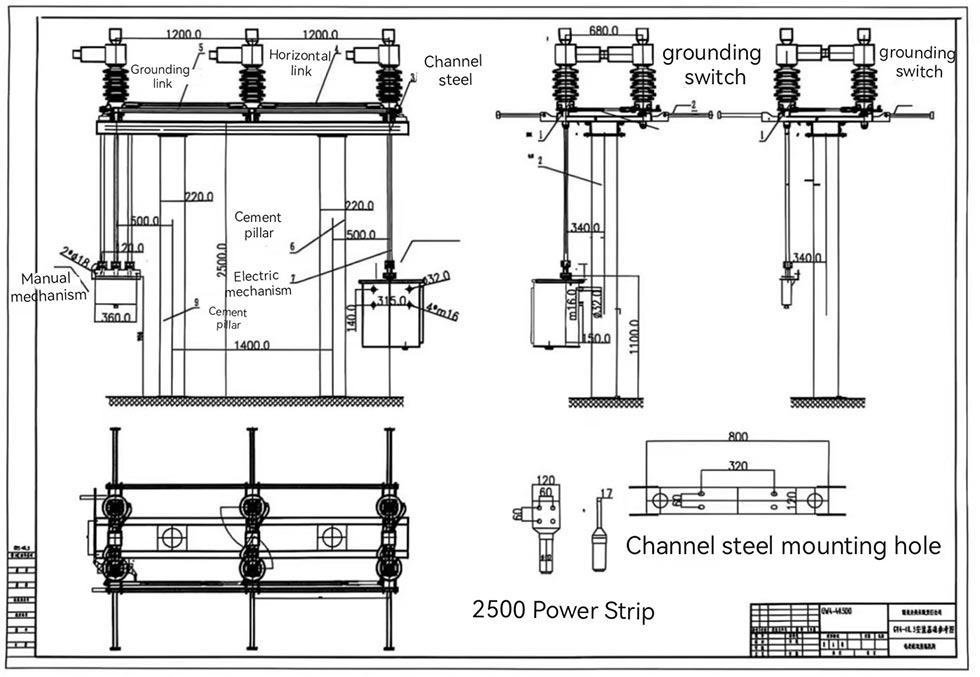

Hlavní struktura produktu

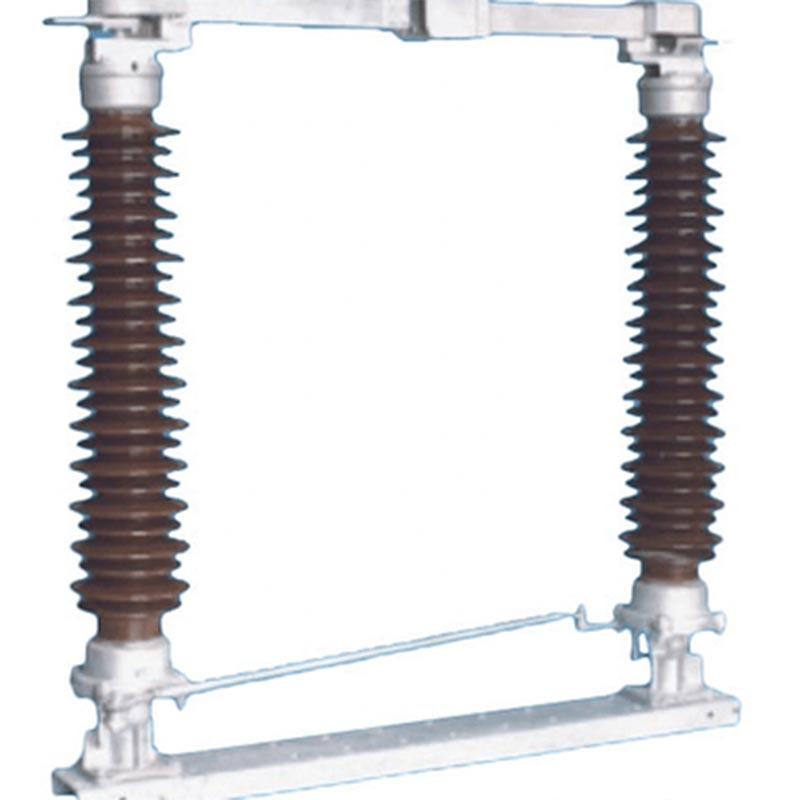

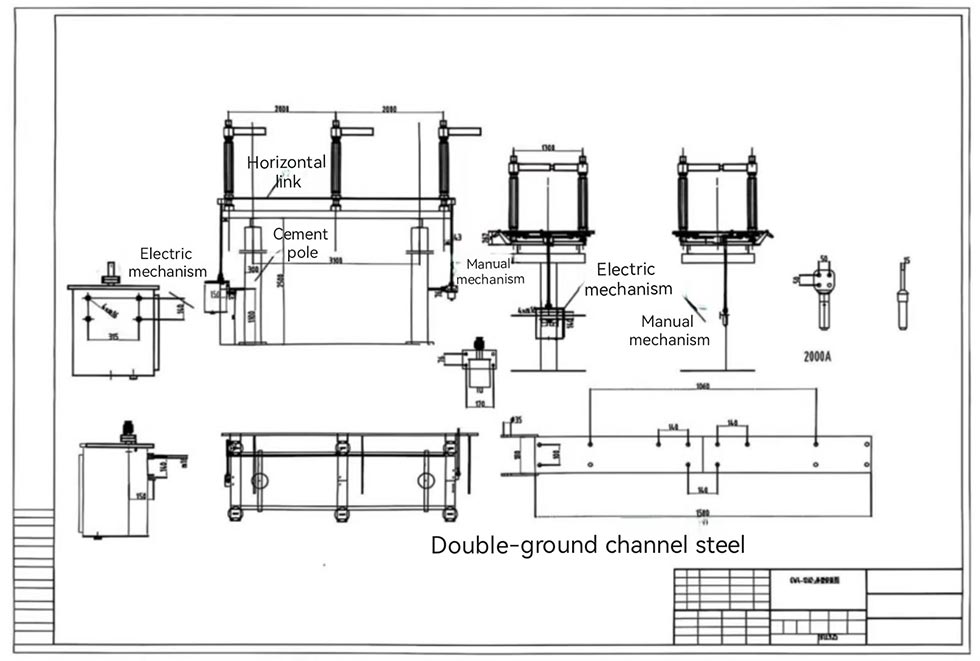

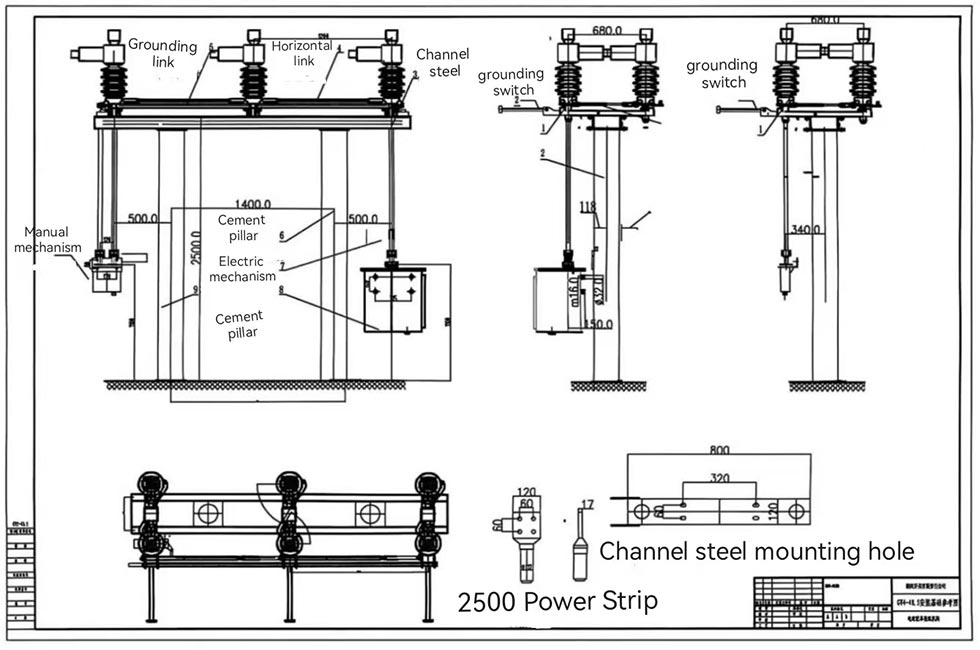

Izolační spínač Venkovní ruční motorizovaný využívá strukturu dvojitého podání ruky. Každá fáze se skládá ze základny, izolátory sloupků, výstupní svorky a kontakty. Dva sloupové izolátory jsou namontovány paralelně k sobě ložisková sedla na obou koncích základny a kolmo k základně. Hlavní vodivá část se přibližně otáčí 90° s izolátory sloupků. Střední kontakt se vyznačuje samočistící rotační strukturou, která odstraňuje prach a nečistoty z kontaktu při otevírání a zavírání, zajišťující spolehlivý kontakt. Rotující části mají utěsněné, bezúdržbové provedení a součásti převodovky využívají čepy z nerezové oceli a molybden nylonová pouzdra obsahující disulfid, která jsou odolná proti korozi a nerezi.

Základní vlastnosti produktu

1. Vysoká spolehlivost

Kontaktní prsty používají nový typ vysoce pevného, ​​vysoce vodivého a vysoce elastického materiálu. Spoléhají na jejich vlastní pružnost pro upnutí kontaktů, čímž se zabrání selhání kontaktu způsobenému korozí pružin a tepelným žíháním. Tato vodivá součástová struktura získala národní patent na užitný vzor.

2. Adaptabilita prostředí

Přizpůsobitelné nadmořským výškám ≤2000 m, okolním teplotám -40℃ až +40℃, rychlosti větru ≤34m/s a seismické intenzitě ≤8 stupně. Povrchová vzdálenost splňuje požadavky třídy III nebo IV podle GB/T5582. Silná odolnost vůči znečištění a námraza (tloušťka ledu ≤10 mm).

3. Duální provozní režimy

Podporuje ruční i elektrický provoz, volitelný podle potřeby. Ruční mechanismus je přitom snadno ovladatelný elektrický mechanismus (typ CJ2) je poháněn střídavým motorem přes redukční převod, nabízí vysokou účinnost a výkon šetřící práci.

4. Bezpečnostní blokování

Při vybavení uzemňovacím spínačem jsou hlavní vodivý obvod a uzemňovací spínač spolehlivě propojené, zajišťující, že se uzemňovací spínač nemůže sepnout, když je hlavní obvod uzavřen, a naopak, zabránění náhodnému provozu.

5. Pohodlná instalace a údržba

Fáze-fáze a vertikální spojovací tyče mají upínací strukturu, což eliminuje potřebu kolíků a svařování, což má za následek vysokou účinnost instalace. Rotující části jsou bezúdržbové, což zjednodušuje rutinu kontroly a údržby, což snižuje dlouhodobé provozní náklady.

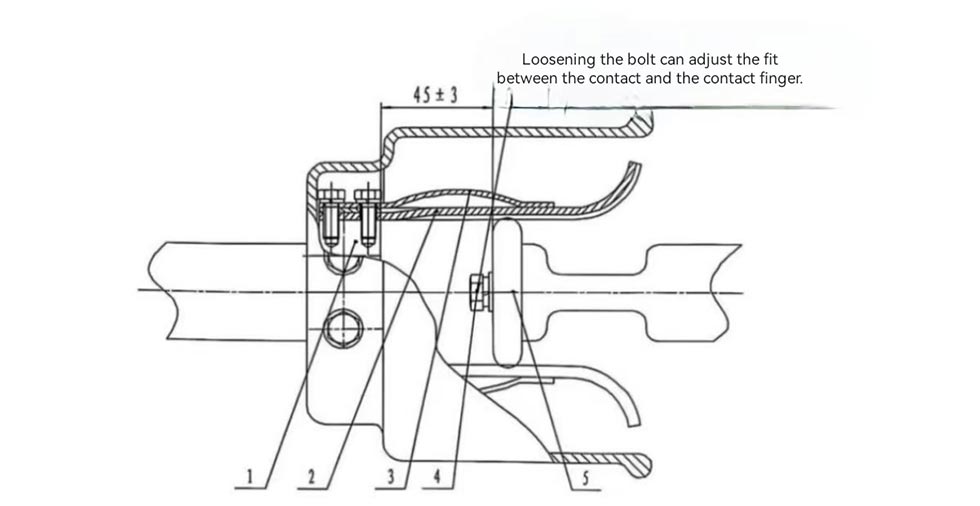

1. Základna dotyku prstu
2. Dotyk prstem
3. Magnetická blokovací deska
4. Šroub
5. Kontakt
Obrázek 2 Schematické schéma dominantních elektrických kontaktních bodů

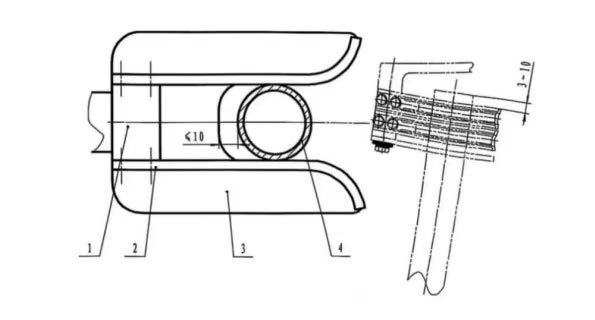

1. Statická kontaktní hlava broušeného nože
2. Kontaktní prst
3. Polohovací deska
4. Broušená trubka nože
Obrázek 3 Schematické schéma polohy zemnící trubice a polohovací desky

Obrázek 4 Schéma zdvihu

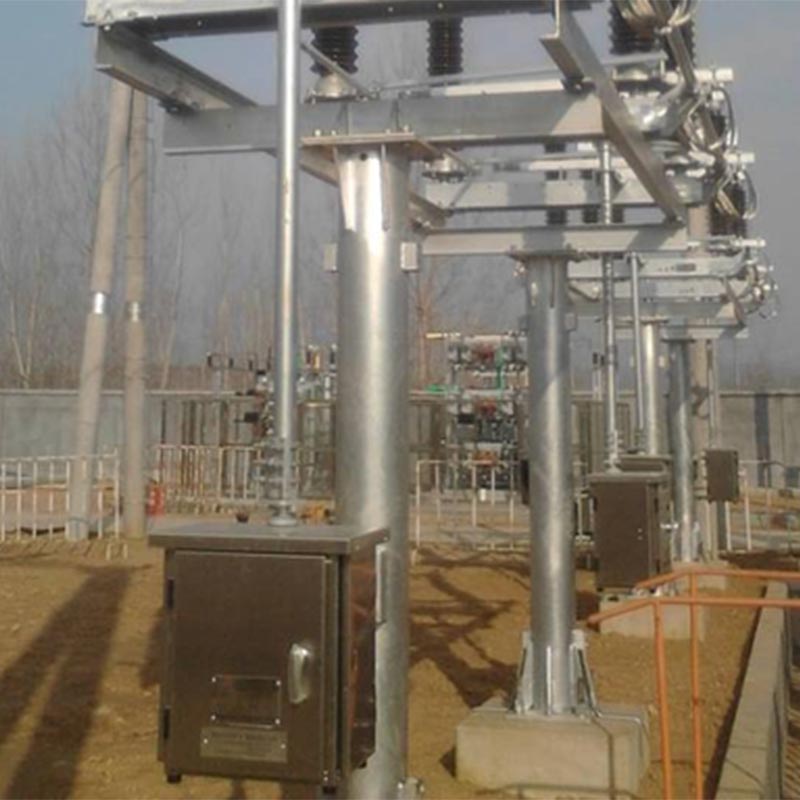

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Případ aplikace v reálném světě

Případová studie: Projekt rozvodné sítě ve vysoké nadmořské výšce v západní Číně

Společnost zabývající se rozvodnou elektrickou sítí v západní Číně provádí projekt modernizace přenosového vedení 110 kV. Nachází se na adrese an nadmořské výšce 1800 m, projekt zažívá průměrnou roční teplotu -15℃ až 25℃, časté silné větry a husté sněžení v zimě. Projekt vybral Usune GW4(A)-126(D)(W)/1250 odpojovací spínače (vybavené CJ2 elektrické ovládací mechanismy a uzemňovací spínače). Během posledních tří let se produkt prokázal vynikající přizpůsobivost prostředí, bez poškození izolátoru nebo přehřátí kontaktů. Otevírání a zavírání operace jsou plynulé a stále může normálně fungovat i při 8 mm nahromadění ledu v zimě, což zajišťuje stabilní provoz elektrické sítě. Jako výrobce poskytl Usune pokyny k instalaci na místě a pravidelné služby údržby projektu, které si od klienta vysloužily vysokou pochvalu.

FAQ

Q1: Co mám dělat, když se během používání zvýší ruční provozní moment venkovního odpojovače Usune?

A1: Hlavním důvodem zvýšeného ručního provozního momentu je to, že mazací olej v rotujících částech převodový systém vyschl, zašpinil se nebo jsou čepy hřídele zrezivělé, což vede ke zvýšenému přenosu odpor. Řešení: Nejprve zastavte provoz. Po potvrzení, že je oddělovací spínač v otevřené poloze a je vysokonapěťové vedení uzemněno, demontujte rotující části, očistěte nahromaděné nečistoty a rez a naneste přiměřené množství lubrikantu. Pokud problém přetrvává, kontaktujte tým poprodejního servisu Usune odborná oprava. Továrna Usune má profesionální opravárenský personál a náhradní díly, které poskytují včasnou podporu.

Otázka 2: Lze venkovní oddělovací spínač Usune s ručním motorem používat v oblastech se silnou chemickou korozí? pokud ano, jaká opatření by měla být přijata?

A2: Může být použit v oblastech s mírnou až střední chemickou korozí. Klíčová opatření: 1. Informujte dodavatele o úroveň koroze prostředí při objednávce. Usune přizpůsobí antikorozní úpravu (jako je žárový ponor galvanizace armovaných ocelových součástí a výběr speciálních antikorozních izolátorů); 2. Pravidelně čistěte povrch izolátorů a vodivých částí k odstranění korozivních látek; 3. Zkraťte běžnou kontrolu cyklus se zaměřením na kontrolu kontaktní plochy a stavu izolátoru a poškozené díly neprodleně vyměňte. pro v oblastech se silnou chemickou korozí kontaktujte technické oddělení Usune pro přizpůsobená řešení.

Dodávka produktu a poprodejní servis

Každý venkovní oddělovací spínač Usune s ručním pohonem je vybaven kompletním instalačním příslušenstvím a příslušenstvím obslužný mechanismus objednaný zákazníkem, spolu s produktovým certifikátem, montážním a provozním návodem, a seznam příslušenství. Jako dodavatel s kořeny v Číně má Usune komplexní výrobní a poprodejní systém: továrna má přísný proces kontroly kvality, aby bylo zajištěno, že každý výrobek je před opuštěním kvalifikovaný továrna; tým poprodejních služeb poskytuje pokyny k instalaci na místě, ladění, údržbu a další služby, reaguje na potřeby zákazníků 24 hodin denně a je odhodlána poskytovat vysoce kvalitní produkty a pozorný servis zákazníkům doma i v zahraničí, budování dlouhodobých a stabilních vztahů spolupráce.
