110kv 126kv odpojovací odpojovací spínač

Zhejiang Usune Electric Co., Ltd. je profesionální vysokonapěťový elektrotechnický podnik věnovaný navrhování, výzkumu a vývoj, tovární výroba a celosvětový prodej vnitřních a venkovních vysokonapěťových zařízení 12 kV až 245 kV. Jeho Mezi základní produkty patří vakuové vypínače, vypínače SF6, odpojovače, zátěžové vypínače a GW4 série 110kv 126kv odpojovací odpínač. Společnost využívá pokročilé výrobní zařízení, přísné testování procesy, standardizovaný výběr materiálů, vynikající řemeslné zpracování a komplexní systém řízení kvality položit pevný základ pro kvalitu výrobků.

Přehled produktu

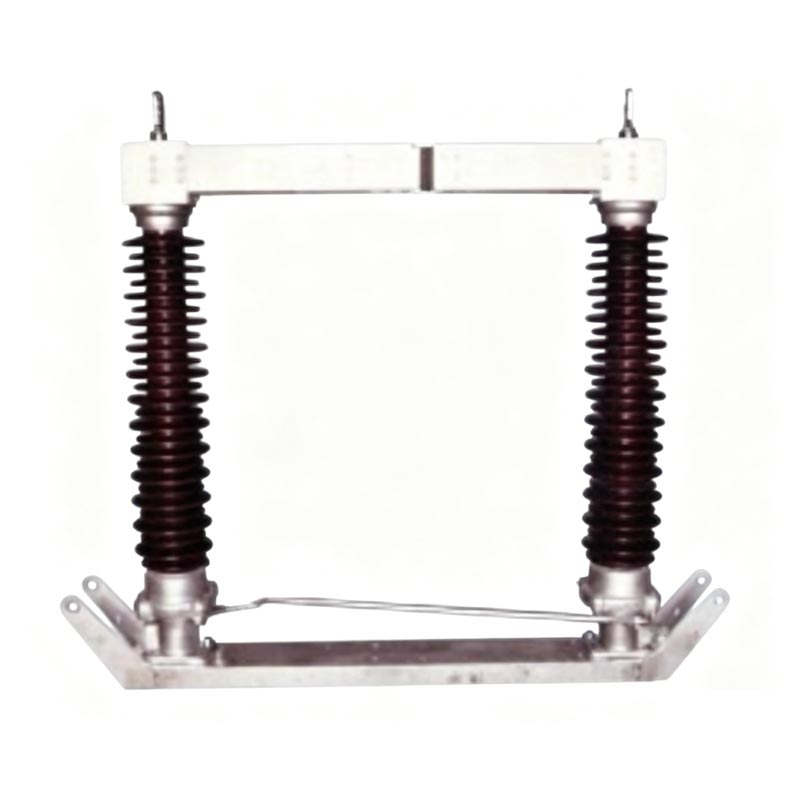

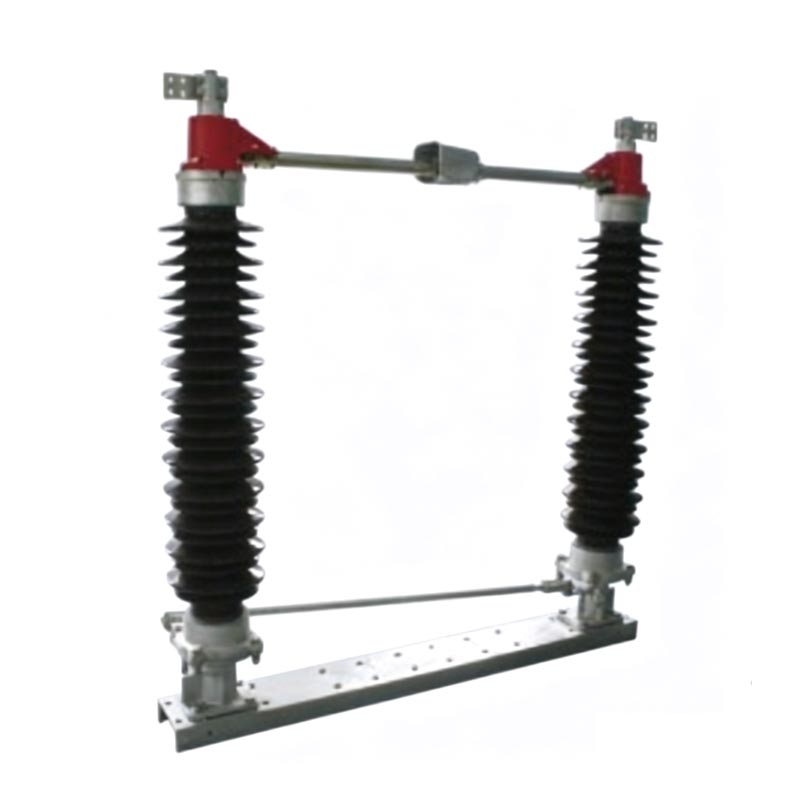

Venkovní vysokonapěťový odpojovač Usune řady GW4 je základním zařízením pro napájení 110 kV a 126 kV systémy. Primárně se používá pro přepínání obvodů v podmínkách bez zatížení, poskytuje viditelnou izolační vůli údržbu zařízení a zajištění bezpečnosti obsluhy. Elektrický a mechanický výkon 110kv 126kv Izolátor odpojovacího spínače je plně v souladu s národními normami GB1985" AC vysokonapěťové odpojovací spínače a zemnící spínače, DL486 „Technické podmínky pro objednání vysokonapěťového odpojovače střídavého napětí“ a mezinárodní IEC standardy.

Konstrukční vlastnosti:

1. Typ konstrukce: Dvousloupová jednopólová konstrukce; tři póly jsou mechanicky spojeny přes hřídel pro synchronní provoz.
2. Základní komponenty: Skládá se z robustní základny, vysoce izolačních porcelánových sloupků a přesného vodivého systému.
3. Ovládací mechanismus: Každý sloup obsahuje dva keramické sloupky namontované na ložiskách. Vodivý spínač je dělený na dvě poloviny, které se otáčí vodorovně o 91° prostřednictvím zesíťovacího mechanismu pro dosažení synchronního otevírání a zavírání ve stejném směru.
4. Kontaktní bod: Nachází se mezi dvěma keramickými sloupky, zajišťuje stabilní kontakt a extrémně nízký odpor.

Technické výhody:

1. Vyhovující a spolehlivé: Plně v souladu s národními normami a normami IEC, nabízí stabilní výkon a dlouhou životnost životnost.
2. Vynikající izolace: Vysoce kvalitní keramické sloupky poskytují vysokou izolační pevnost a vynikající ochranu před znečištěním a výkon proti blesku.
3. Hladký chod: Přesný spojovací mechanismus zajišťuje flexibilní a hladký provoz s minimálním mechanickým opotřebením.
4. Pohodlná instalace a údržba: Kompaktní a rozumná konstrukce, snadná instalace na místě a minimální údržbu.
5. Silná přizpůsobivost prostředí: Vhodné pro různá venkovní klima, včetně vysokohorských, znečištěných a pobřežní oblasti.

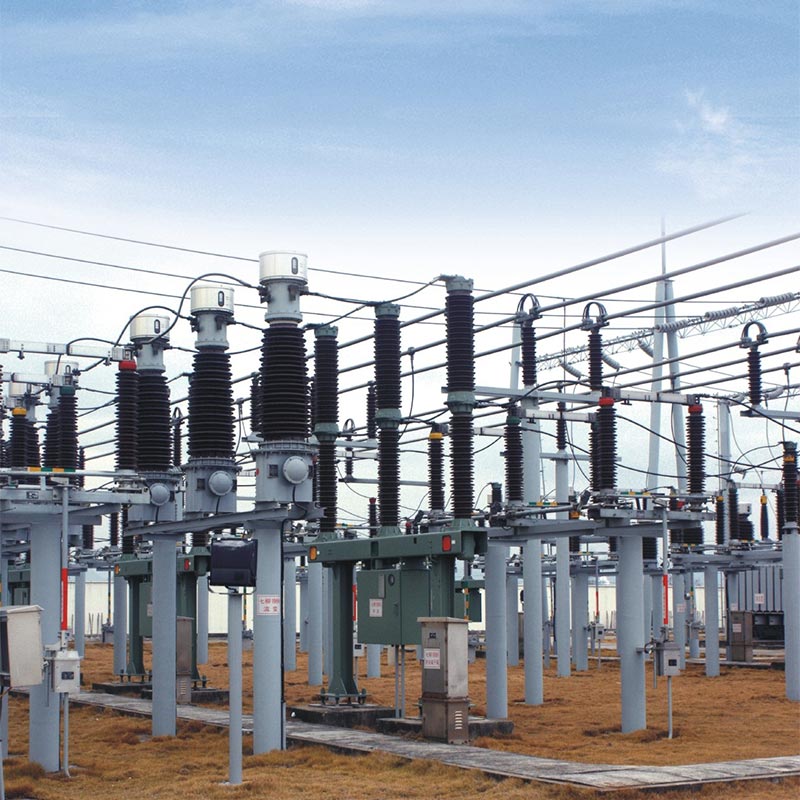

Případ aplikace v reálném světě

1. Název projektu: Projekt modernizace městské rozvodny východní Číny 110 kV
2. Místo: provincie Zhejiang, Čína
3. Čas: 2024-2025
4. Podrobnosti: Usune poskytl 36 odpojovacích spínačů GW4-126kV pro tento klíčový projekt modernizace městské elektrické sítě za účelem zlepšení spolehlivost napájení komerční a rezidenční oblasti o rozloze 20 kilometrů čtverečních.
5. Provozní výkon: Instalace a uvedení do provozu byly úspěšně dokončeny do 45 dnů. Stabilní provozu bylo dosaženo při špičkové letní zátěži (1,2násobek jmenovitého proudu) v roce 2025, bez přehřívání nebo špatného kontaktu problémy. Při každoročních izolačních a mechanických kontrolách byly zjištěny nulové závady. Pracovní zátěž údržby byla snížena o 40 % ve srovnání se starými spínači, což výrazně zlepšuje bezpečnost údržby rozvodny.
6. Zpětná vazba od zákazníků: „Odpojovače Usune výrazně zlepšily bezpečnost a účinnost rozvodny operace. Jejich kvalita a stabilita jsou vynikající. Budeme i nadále vybírat Usune jako našeho preferovaného dodavatele."

Hlavní technické parametry

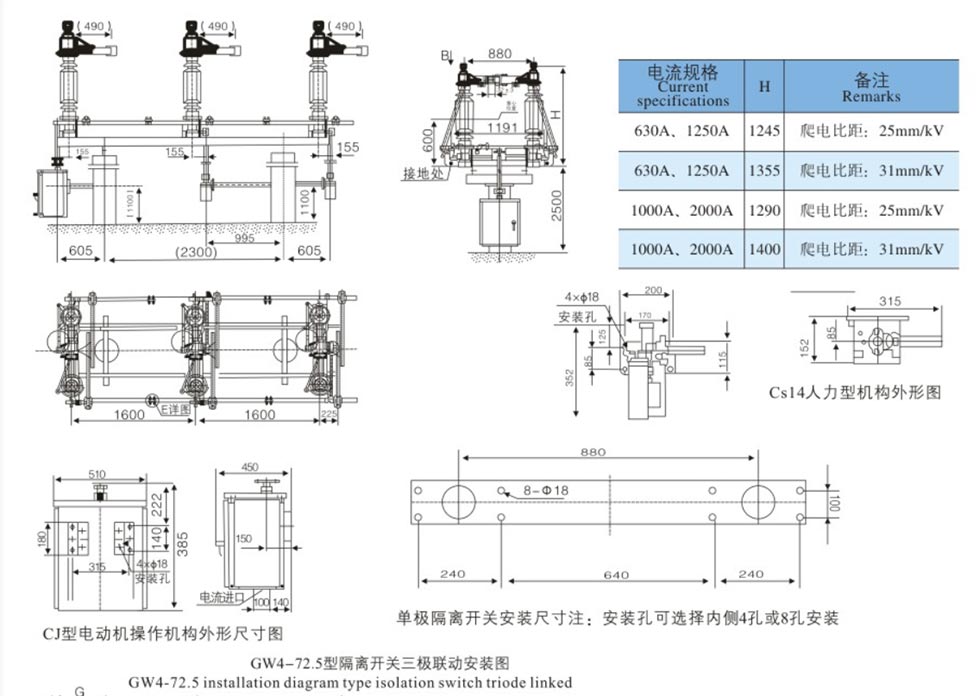

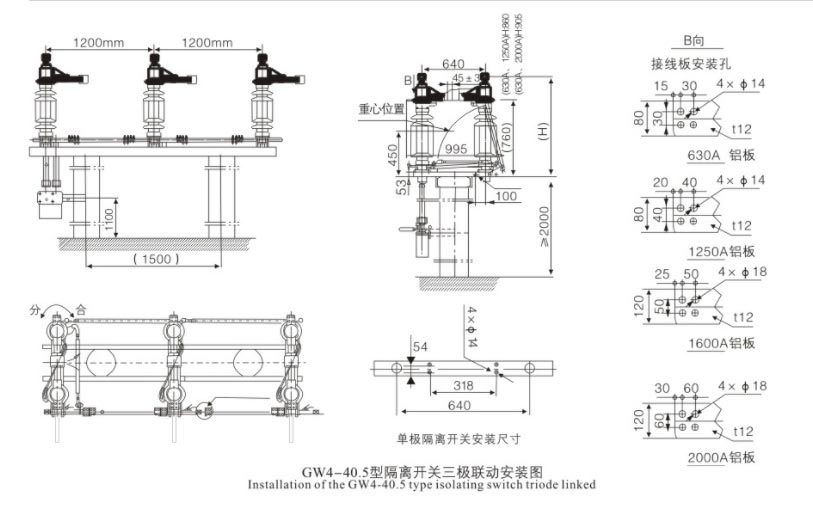

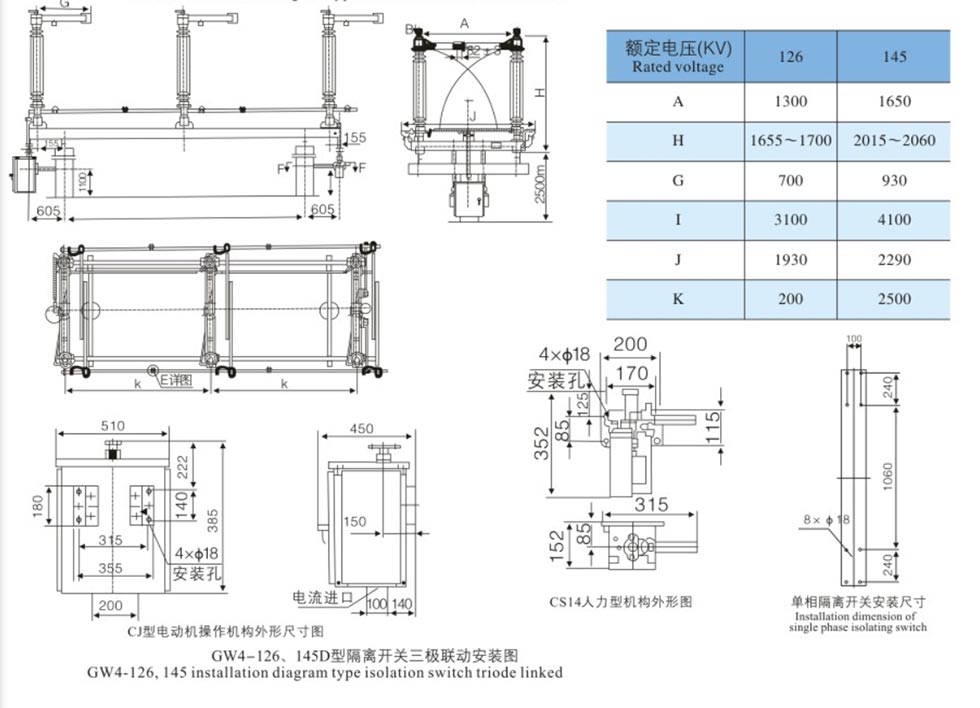

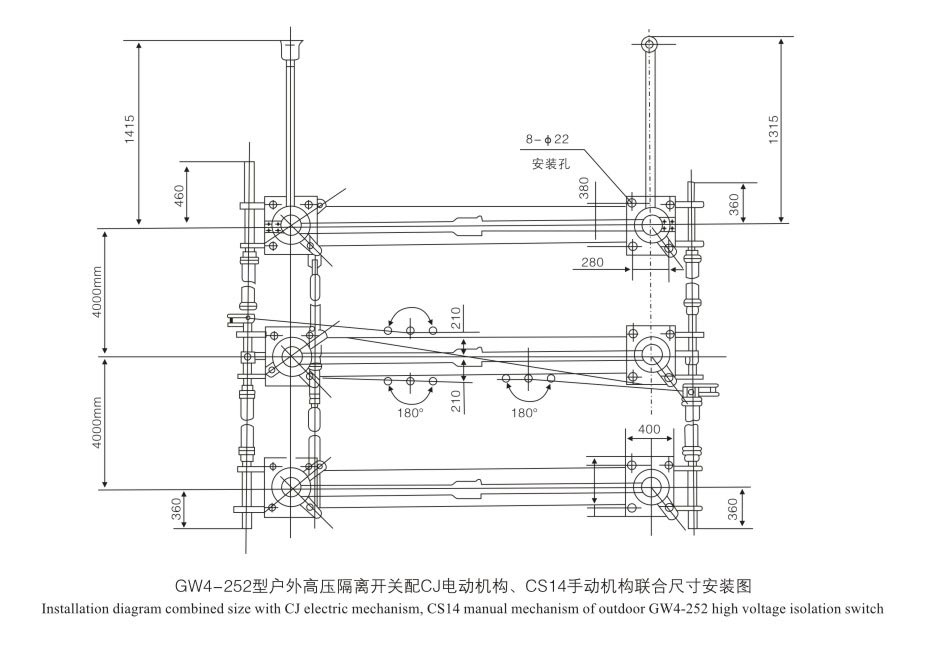

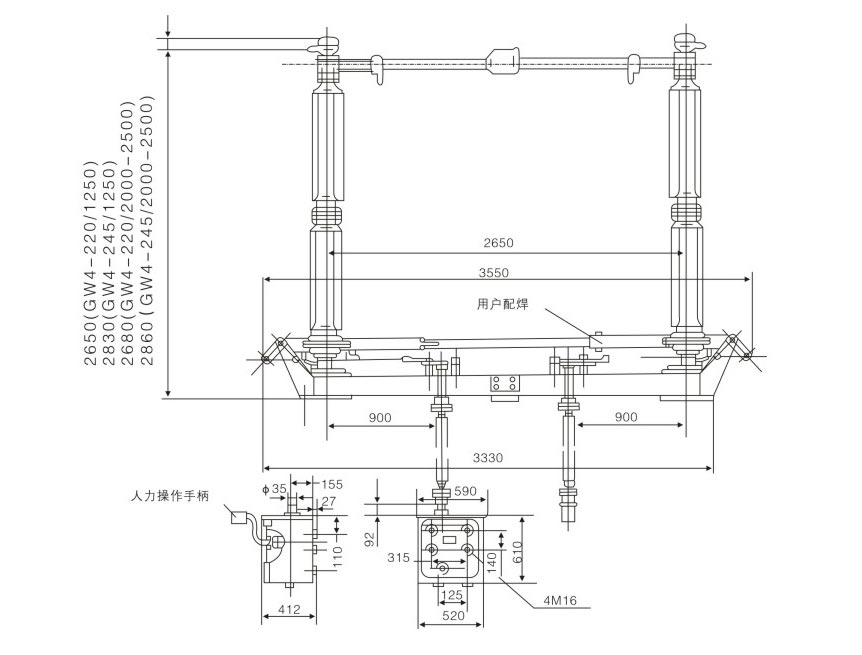

Vnější rozměry

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

FAQ

Q1: Může izolátor odpojovacího spínače 110kV 126kV řady GW4 přerušit zatěžovací proud nebo zkratový proud?

Odpověď: Ne. 110kv 126kv odpojovací izolátory jsou navrženy pouze pro přepínání obvodů za podmínek bez zátěže s napětím. Musí být použity ve spojení s jističi. Před provozem musí být obvod odpojit pomocí jističe, aby bylo zajištěno odpojení napájení před použitím odpojovacího spínače.

Q2: Pro jaké podmínky prostředí je tento produkt vhodný?

Odpověď: Může pracovat stabilně v následujících prostředích: okolní teplota -30 ℃ až +40 ℃; nadmořská výška ≤ 2000 m (vyšší výškové modely lze přizpůsobit na vyžádání); úroveň znečištění od obecného přes střední až silné znečištění (k dispozici jsou modely odolné proti znečištění); rychlost větru ≤35m/s; seismická intenzita ≤8 stupňů.

Závěr

Jako profesionální výrobce vysokonapěťových elektrických zařízení, Usune Electric GW4 série 110kv 126kv Izolátory odpojovačů kombinují pokročilý design, vysoce kvalitní materiály a precizní výrobu, Díky tomu jsou ideální volbou pro elektrárny, rozvodny a velká průmyslová zařízení. Poskytují bezpečné, spolehlivá a dlouhotrvající elektrická izolace ochrana. Založeno na komplexním systému kvality a vyspělém oboru Usune se zavazuje podporovat různé projekty kritické energetické infrastruktury po celém světě.
