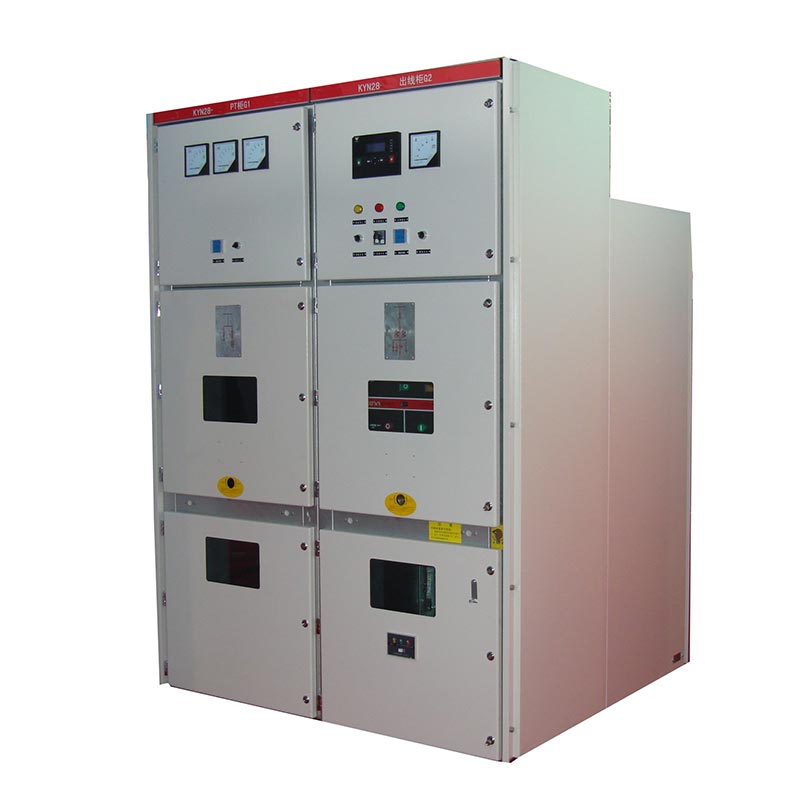

Usune Kyn28 Switchgear 20kV je vnitřní třífázový AC kovový spínací přístroj, primárně používaný v 24kV napájení. systémy, umožňující příjem, distribuci, řízení, ochranu a monitorování elektrické energie.

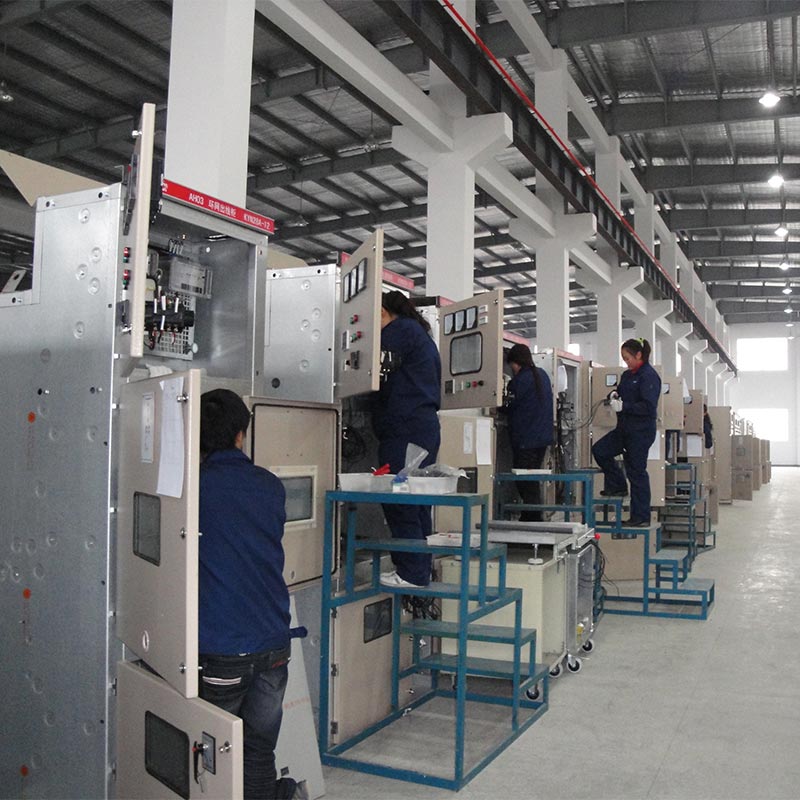

Výrobek používá vzduchovou izolaci + tepelně smrštitelný/epoxidový povlak izolace s krytím IP4X (skříň). Díky kompaktní konstrukci a vysoké úrovni izolace je vhodný pro různé scénáře rozvodu energie v interiéru. Jako a řešení rozvodu středního napětí vyrobené profesionálním čínským výrobcem, tento produkt, s jeho stabilní výkon a standardizovaný design se stal důvěryhodnou volbou vysoce kvalitního dodavatele pro zákazníky po celém světě. Veškerá výroba jádra je dokončena v naší vlastní továrně.
Nízkonapěťové rozvaděče
Spínací zařízení vysokého napětí
| Položka | Jednotka | Standardní hodnota |
| Jmenovité napětí (Ur) | kV | 24 |
| Jmenovitá frekvence | Hz | 50/60 |
| Jmenovitý proud (In) | A | 630, 1250, 1600, 2000, 2500, 3150 |
| Jmenovitý krátkodobý výdržný proud (4s) | kA | 25, 31.5 |
| Jmenovitý špičkový výdržný proud | kA | 63, 80 |
| Jmenovitý zkratový vypínací proud | kA | 25, 31.5 |
| 1min Výdržné napětí výkon-frekvence (fáze-fáze/fáze-zem) | kV | 65 |
| Jmenovité výdržné napětí bleskového impulsu (špičkové) | kV | 125 |
| Stupeň ochrany | — | IP4X (skříň), IP2X (otevřené dveře komory) |
| Izolační médium | — | Vzduchová izolace + teplem smrštitelný/epoxidový nátěr |
| Platné normy | — | IEC 62271-200, GB 3906, DL/T 404 |

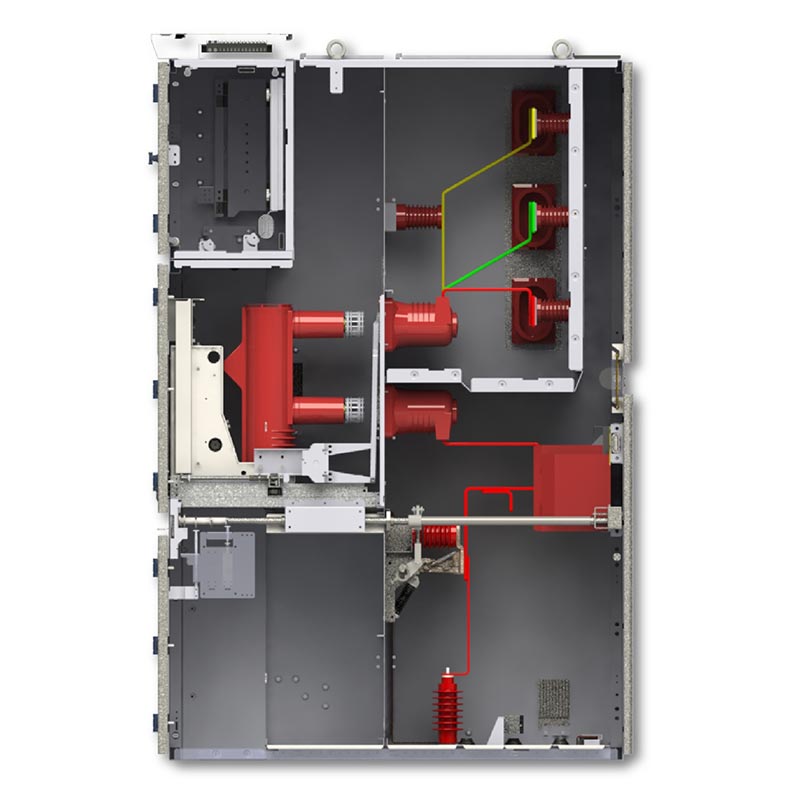

1. Oddíl vypínače: Instaluje vozíky vakuového vypínače typu VS1/ZN63/VD4.
2. Oddíl přípojnic: Uspořádá hlavní přípojnice, odbočné přípojnice a izolátory.
3. Kabelový prostor: Vybaven CT, PT, uzemňovacími spínači, kabelovými koncovkami atd.
4. Oddíl řídicích přístrojů: Instaluje relé, ochranná zařízení, přístroje a sekundární obvody.
5. Pressure Relief Channel: Equipped with an arc relief device at the top to improve operational safety.
1. Celokovová izolační konstrukce zabraňující šíření poruch a vzájemnému rušení.
2. Kompletní pětistupňové mechanické blokování, aby se zabránilo náhodnému otevření, zavření nebo vstupu do napájení
přihrádky.
3. Středově namontovaný odnímatelný vozík, který umožňuje ovládání a údržbu na přední straně a usnadňuje opravy.
4. Rozváděč Kyn28 20kV má vysokou izolační úroveň, silnou odolnost proti poruchám, kompaktní konstrukci a je vhodný pro
různá schémata distribuce energie.
5. Splňuje mezinárodní a národní normy se stabilní a spolehlivou kvalitou.
Projekt rozvodné elektrárny v průmyslovém parku. Klíčový provinční průmyslový park zahrnuje několik tovární budovy, kancelářské budovy a podpůrná energetická zařízení vyžadující extrémně vysokou spolehlivost a bezpečnost v napájení. V rámci projektu bylo vybráno 16 jednotek Usune Kyn28 Switchgear 20kV, se jmenovitým proudem 1250A a zkratový vypínací proud 31,5 kA.
Více než dva roky od uvedení do provozu zařízení fungovalo stabilně a rychle odstraňovalo zkratové poruchy bez jakýchkoli bezpečnostních incidentů. Přední konstrukce údržby výrazně snižuje obtížnost údržby a prostoje, což si vysloužilo velkou pochvalu od oddělení provozu a údržby parku.
A1: Tento produkt má jmenovité napětí 24 kV a je kompatibilní s 50/60 Hz třífázovými střídavými napájecími systémy pokrývajícími Úrovně 3,6 až 12 kV a 24 kV.
A2: Standardní konfigurace zahrnuje vozík vakuového vypínače typu VS1 (ZN63) a je také kompatibilní s průmyslové standardní jističe, jako je VD4, nabízející silnou zaměnitelnost.
A3: Ano. Výrobek má maximální jmenovitý proud 3150A a zkratový vypínací proud 31,5kA, demonstruje silnou odolnost a uspokojuje potřeby distribuce energie kritických zátěží v průmyslu a těžební podniky, datová centra, výškové budovy a další podobné aplikace.
