Pro dodavatele EPC, elektrické distributory, rozvodny, průmyslové závody a infrastrukturní projekty, Kyn28 Vysokonapěťový rozváděč poskytuje konfigurovatelnou platformu pro budování kompletních vnitřních rozvodů vysokého napětí systémy.
Usune pracuje se systémy řízení ISO 9001, ISO 14001 a ISO 45001. Produkty jsou vyráběny podle použitelné normy IEC a GB, s certifikací CE dostupnou pro příslušné trhy.
Výběr vysokonapěťového rozváděče začíná spíše elektrickým systémem než samotnou skříní. Před umístěním v objednávce, technici obvykle potřebují potvrdit napětí systému, provozní frekvenci, maximální zátěžový proud, úroveň zkratu, počet vývodů, požadavky na ochranu, uspořádání kabelů a prostředí instalace.
Tyto parametry určují vhodnou konfiguraci skříně a elektrické komponenty. Usune může zkontrolovat projektovat elektrické informace a doporučit vhodnou konfiguraci namísto použití stejné specifikace každý projekt.
Tato projektová metoda výběru je zvláště důležitá pro rozvodny, výrobní závody, energetiku infrastruktura a další zařízení, kde společně funguje několik vysokonapěťových okruhů.

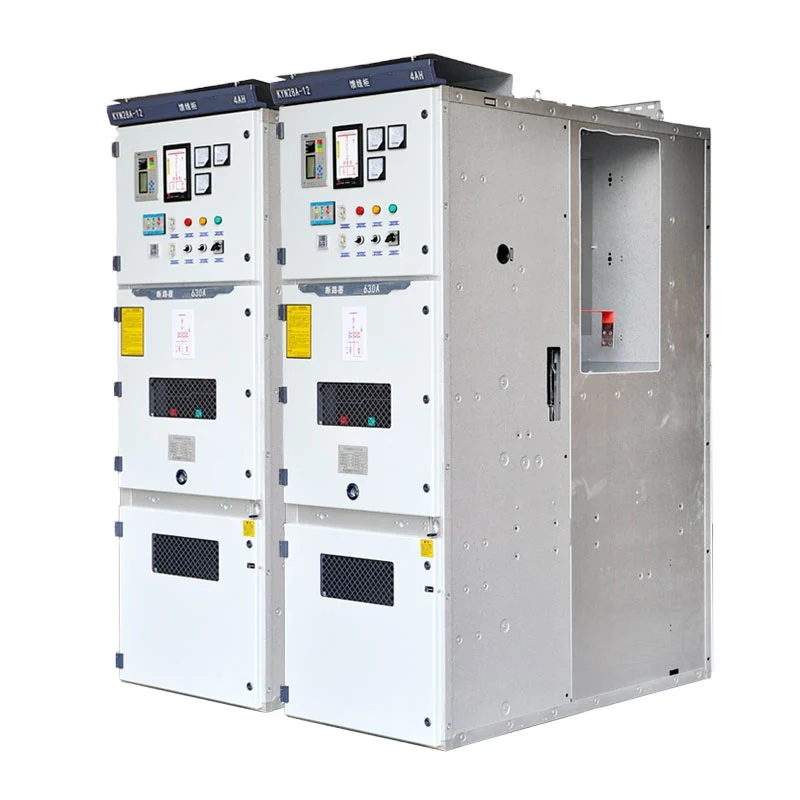

Standardní konfigurace vysokonapěťového rozváděče Kyn28 podporuje vysokonapěťové systémy od 3,6 kV do 12 kV s jmenovitý proud v rozsahu od 630A do 3150A.
Zkratový výkon je k dispozici v několika úrovních, včetně konfigurací 25 kA, 31,5 kA, 40 kA a 50 kA. The vhodný jmenovitý výkon by měl být zvolen spíše podle vypočteného poruchového proudu elektrické sítě než jednoduše podle běžného provozního zatížení.
Pro projektové zakázky přizpůsobení jmenovitého proudu a zkratové kapacity proti proudu a po proudu elektrické zařízení je nezbytné pro udržení koordinovaného výkonu systému.
Kompletní rozvodný systém vysokého napětí obvykle obsahuje více než jeden typ skříně. Příchozí síla, mohou vyžadovat výstupní vývody, transformátory, měřicí obvody, měření napětí a přípojnice různé funkce.
Usune může konfigurovat sestavu rozváděče podle těchto požadavků na okruh. Výsledné uspořádání může zahrnují příchozí, odchozí, PT, měření, rozdělovač sběrnic a izolační funkce v rámci jednoho koordinovaného elektrický rozvodný systém.
Díky tomu je zařízení vhodné pro projekty, kde musí rozváděč přímo odpovídat schválenému jednořádkové schéma.
Ochrana středního napětí by měla být zvážena na úrovni systému. Spínací přístroj, jistič, ochranné relé, transformátor, kabel a ochranná zařízení proti proudu musí spolupracovat podle ochrany projektu filozofie.
Vysokonapěťový rozváděč Kyn28 může být integrován s požadovanými ochrannými a řídicími komponenty podle toho podle specifikace projektu. Vakuový jistič zajišťuje primární spínací funkci, zatímco přidružený ochranný a řídicí systém lze konfigurovat podle elektrického návrhu.
U projektů EPC může Usune koordinovat konfiguraci skříně s požadavky na ochranu zákazníka a technickou dokumentaci.

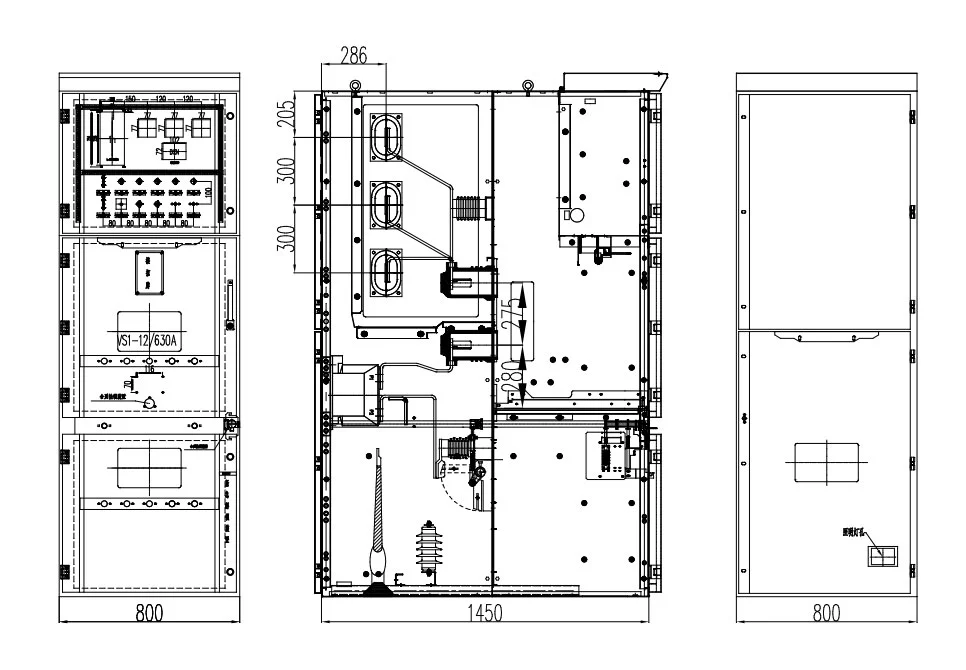

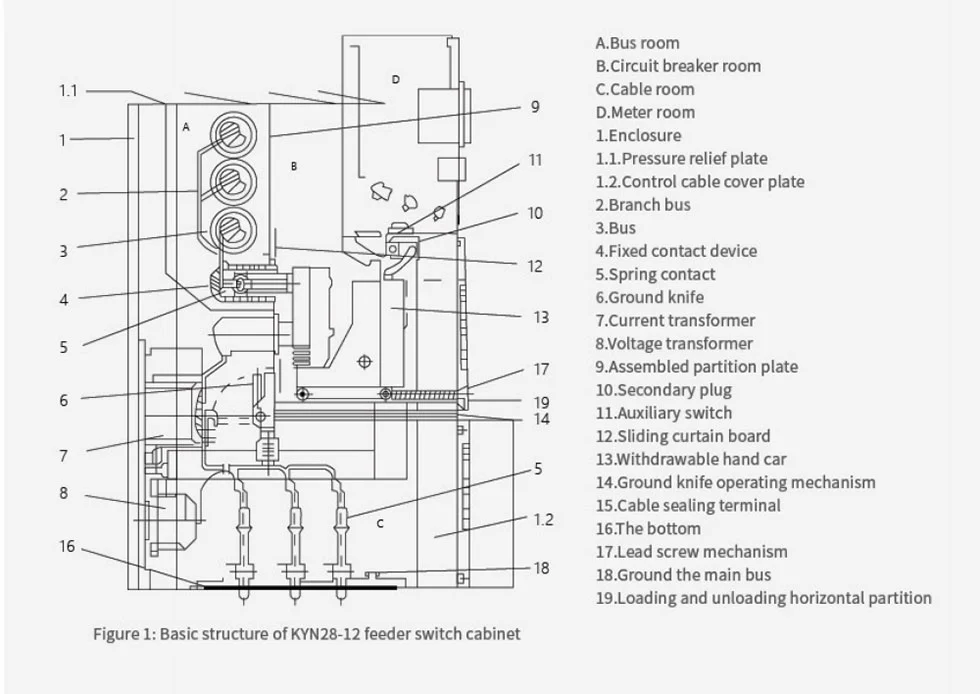

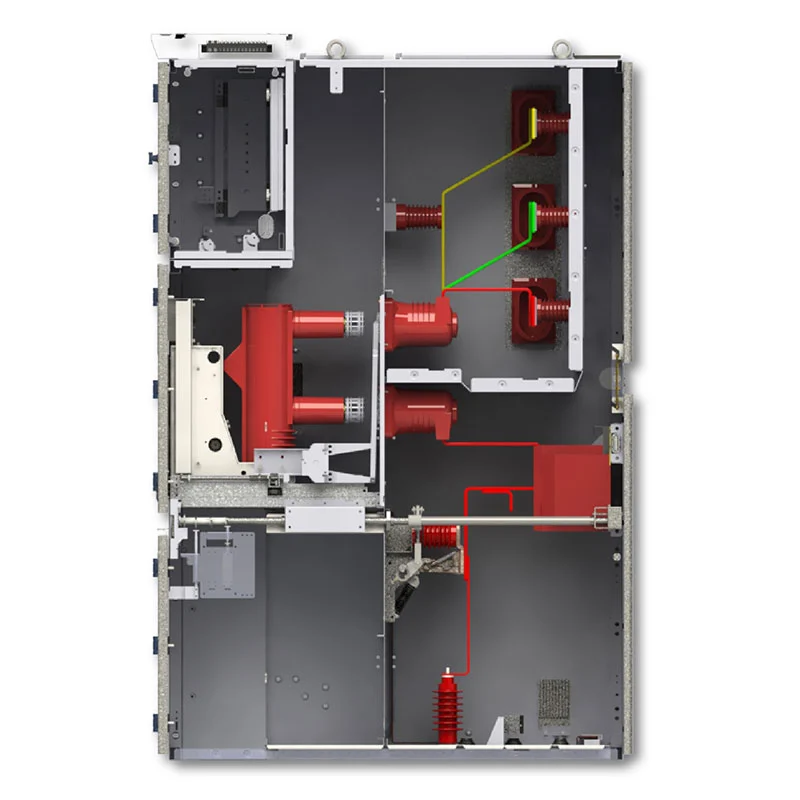

Zařízení využívá kovovou skříňovou konstrukci s vyhrazenými prostory pro primární elektrické komponenty, přípojnice, kabelová spojení a sekundární ovládací zařízení.
Vnitřní uspořádání poskytuje definované uspořádání pro elektroinstalaci a umožňuje kompletní rozvaděč sestava musí být koordinována s vedením kabelů, ovládacími kabely, provozním přístupem a rozměry elektrické místnosti.
U projektů s více skříněmi lze uspořádání naplánovat podle počtu okruhů a požadovaného funguje spíše než zacházet s každou skříňkou jako s nezávislým produktem.
Před objednáním zařízení by měly být potvrzeny podmínky elektrické místnosti. Mezi důležité faktory patří dostupné instalační prostor, směr vstupu kabelu, provozní vzdálenost, okolní teplota, vlhkost, nadmořská výška, větrání a dopravní přístup.
Standardní vybavení je určeno pro vnitřní instalaci. Okolní teplota je specifikována od -15°C do +40°C, přičemž denní průměrná relativní vlhkost by neměla překročit 95 % a měsíční průměr by neměl přesáhnout 90 %.
Pro instalace ve vyšších nadmořských výškách nebo za zvláštních podmínek prostředí by měl být Usune konzultován inženýrskou etapu, aby bylo možné zvážit vhodné elektrické a izolační parametry.
Vstupní skříně připojují vysokonapěťový zdroj k systému přípojnic rozváděče. Jmenovitý proud, ochrana uspořádání, požadavky na měření a konfigurace vstupního kabelu by měly být potvrzeny podle předřazená elektrická síť.

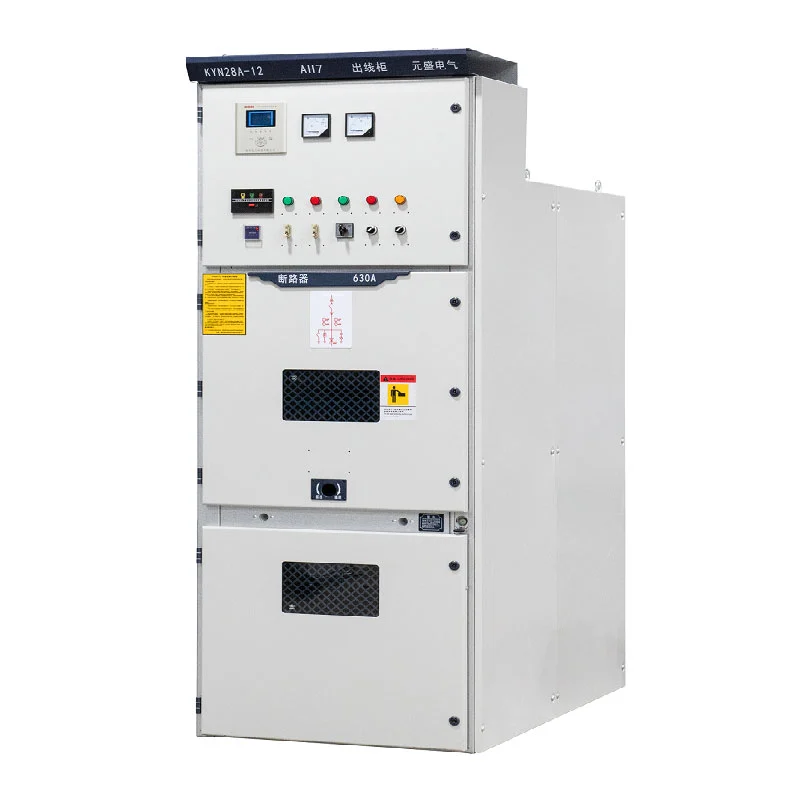

Výstupní skříně distribuují energii do transformátorů, motorů, výrobních zařízení nebo jiných navazujících zátěží. jejich množství a proudové zatížení lze určit podle seznamu zatížení projektu a plánu podavače.
PT a měřící skříně lze zakomponovat tam, kde projekt vyžaduje měření napětí, měření energie, popř další funkce elektrického monitorování.
Konfigurace rozdělovačů sběrnic lze použít tam, kde distribuční síť vyžaduje samostatné části sběrnic resp řízené spojení mezi různými částmi systému.
V rozvodnách může být zařízení uspořádáno kolem vstupních zdrojů, transformátorových napáječů, odchozích obvodů, požadavky na měření a dělení přípojnic. Konfigurace může být přizpůsobena elektrice rozvodny jednořádkové schéma.
Pro továrny může rozváděč distribuovat energii středního napětí do výrobních linek, transformátorů, motorů, kompresory, čerpadla a pomocné systémy. Podle skutečného zatížení lze specifikovat různé hodnoty podavače distribuce.
Těžební projekty často zahrnují distribuovanou velkou elektrickou zátěž. Rozváděč lze konfigurovat kolem transformátoru podavače, motory, ventilační systémy, čerpací zařízení a zpracovatelská zařízení.
Velké komerční a výškové budovy mohou vyžadovat vstupní napájení středního napětí a vícenásobné napájení transformátorové obvody. Zařízení lze uspořádat podle elektroinstalace a rozvodů budovy požadavky.
| Položka | Specifikace |
| Model | KYN28A-12 |
| Jmenovité napětí | 3,6 kV, 7,2 kV, 12 kV |
| Jmenovitá frekvence | 50Hz / 60Hz |
| Jmenovitý proud | 630A–3150A |
| Jmenovitý zkratový vypínací proud | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Jmenovitý krátkodobý výdržný proud | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Stupeň ochrany | Externí kryt IP4X / vnitřní prostory IP2X |
| Okolní teplota | -15°C až +40°C |
| Nadmořská výška | ≤1000 m, se snížením výkonu pro vyšší nadmořskou výšku |
| Instalace | Krytý |
| Systém | Třífázový střídavý proud |
Konečná specifikace by měla být potvrzena podle projektového napětí, zátěžového proudu, úrovně poruchy, ochrany schéma, uspořádání kabelů a prostředí instalace.
Usune má více než 14 let zkušeností s výrobou elektrických zařízení a poskytuje technickou podporu pro projektový nákup zařízení středního napětí.
Zákazníci mohou poskytnout jednolinkové schéma, úroveň napětí, jmenovitý proud, požadavek na zkrat, skříň množství, funkční požadavky a podmínky instalace. Usune pak může pomoci s technickým potvrzením a konfiguraci zařízení.
U standardních konfigurací je typická doba výroby přibližně 15–20 dní po technickém potvrzení a platba. Skutečná dodací lhůta závisí na konfiguraci projektu a množství objednávky.
Série KYN28 byla odkazována na projekt Cas-space Rocket Launch Project.
Na rozdíl od běžných komerčních budov nebo továren může letecká infrastruktura obsahovat několik specializovaných elektrické zátěže a podpůrné systémy fungující v různých oblastech. Distribuční zařízení vysokého napětí proto musí být koordinován s celkovou architekturou napájení zařízení.
Pro tento projekt byla konfigurace rozváděče uvažována jako součást širšího elektrického rozvodu lokality systém, včetně požadavků na příjem energie, distribuci obvodu, ochranu a elektrické ovládání.
Projekt demonstruje schopnost Usune podílet se na specializovaných inženýrských aplikacích se středním napětím zařízení musí být koordinováno se specifickými elektrickými požadavky projektu, spíše než dodáváno jako generické standardní skříň.
Usune uplatňuje integrovaný systém řízení kvality a výroby zahrnující výrobu, kontrolu, environmentální management a bezpečnost práce.
Společnost je držitelem certifikací ISO 9001, ISO 14001 a ISO 45001. Zařízení je navrženo podle použitelné normy IEC a GB, s certifikací CE pro příslušné konfigurace.

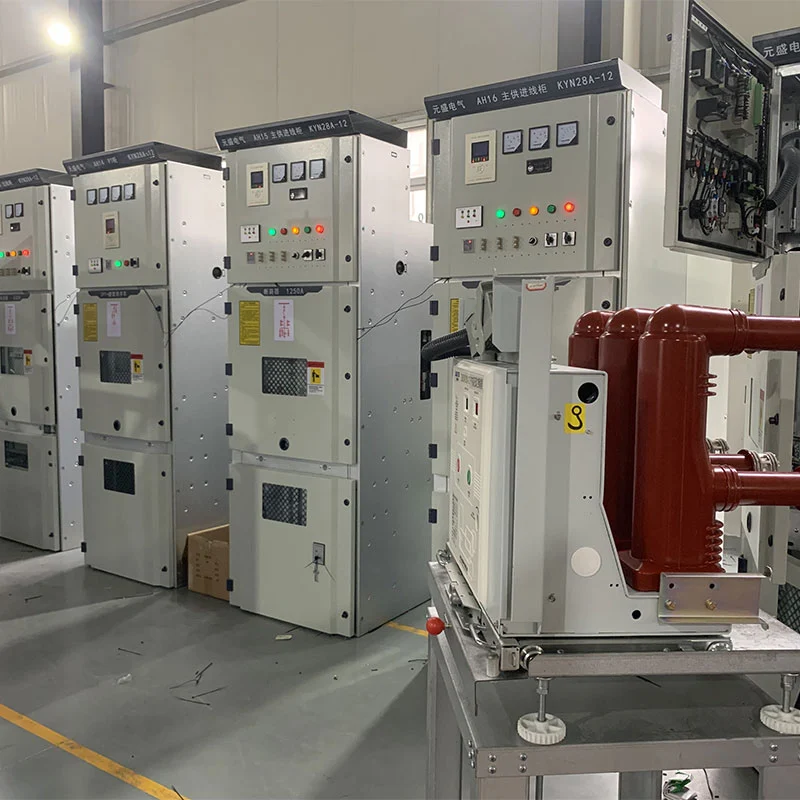

Před odesláním zařízení prochází rutinní kontrolou a testováním zahrnujícím příslušné komponenty, montáž, elektrické přípojky a hotové zařízení. Technická dokumentace a zkušební protokoly mohou být dodány podle na požadavky projektu.
Mezi hlavní informace patří napětí systému, frekvence, jmenovitý proud, úroveň zkratu, počet příchozích a výstupní obvody, požadavky na ochranu, uspořádání kabelů a podmínky instalace.
Poskytnutá konfigurace podporuje systémy 3,6 kV, 7,2 kV a 12 kV. Konečné jmenovité napětí by mělo být potvrzeno dle elektrické sítě zákazníka.
Ano. Usune může zkontrolovat elektrické schéma zákazníka a podle něj nakonfigurovat funkce a hodnocení skříně požadavky projektu.
Ano. Může být konfigurován pro vstupní napájení, transformátorové napáječe, výstupní obvody, měření, měření napětí, a dělení přípojnic v aplikacích vnitřních rozvoden.
Produkty společnosti Usune jsou navrženy podle platných norem IEC a GB. Společnost působí pod ISO 9001, ISO Systémy managementu 14001 a ISO 45001 s certifikací CE dostupnou pro příslušné trhy.
Ano. Usune může poskytnout technické specifikace, zkušební zprávy, dokumentaci k produktu a další související s projektem dokumenty dle požadavků zákazníka.
U standardních konfigurací je výroba obvykle přibližně 15–20 dní po technickém potvrzení a platbě. The skutečný rozvrh závisí na konfiguraci a množství.
Pokud kupujete vysokonapěťový rozváděč Kyn28, poskytněte jednopólové schéma, jmenovité napětí systému proud, úroveň zkratu, množství skříně, požadavky na podavač, požadavky na ochranu a instalaci podmínky.
Usune může vyhodnotit elektrické požadavky a poskytnout vhodnou konfiguraci rozváděče středního napětí váš projekt.
