Vysokonapěťový vakuový rozvaděč Zhejiang Usune Electric Co., Ltd. KYN28-12, vyvinutý na základě let výzkumu a vývoje zkušenosti a požadavky trhu, je vhodný pro elektrické sítě 3,6–12 kV a systémy s jednou/dvojitou přípojnicí, umožňující napájení příjem, distribuce, kontrola a ochrana.
Vysokonapěťový vakuový rozvaděč KYN28-12 prošel přísným typovým testováním IEC. Společnost vlastní a komplexní systém řízení ISO 9001, ISO 14001 a ISO 45001 zajišťující stabilní provoz produktu. Jako profesionál dodavatel zařízení pro distribuci energie, Usune dodržuje zásadu „kvalita především, řízená technologií“, poskytuje standardní konfigurace a přizpůsobená řešení pro různé projekty.
Nízkonapěťové rozvaděče
Spínací zařízení vysokého napětí

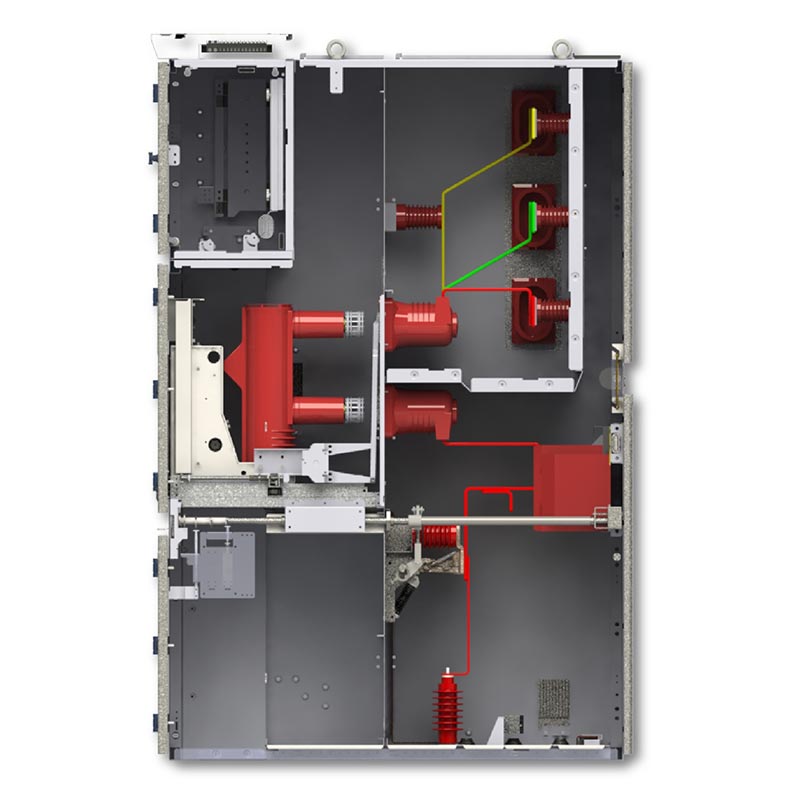

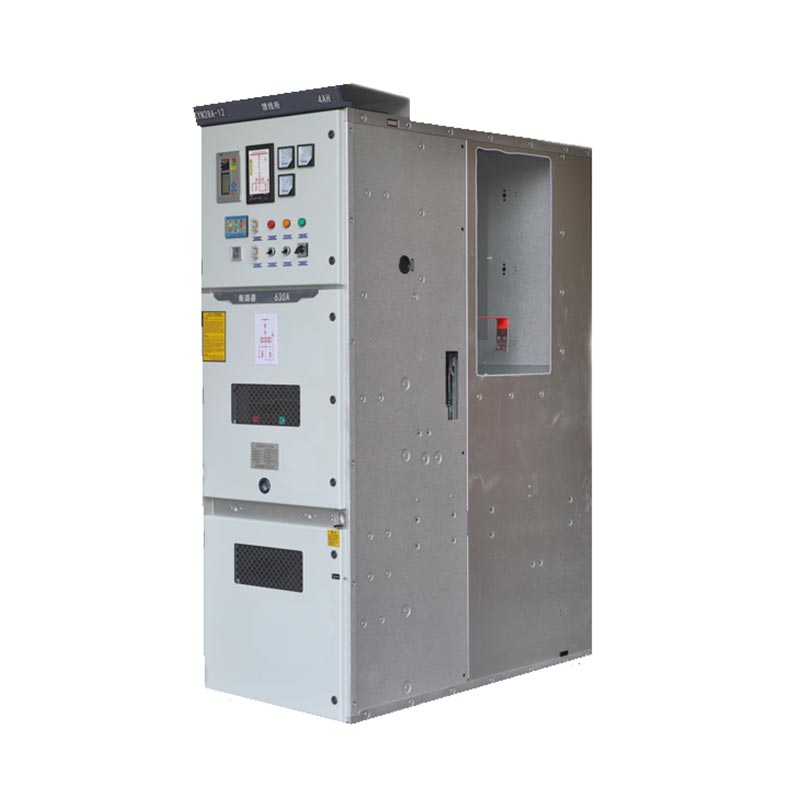

Vysokonapěťový vakuový spínací přístroj KYN28-12 využívá plně uzavřenou kovovou pancéřovou konstrukci. Skříň je vyrobena z vysoce korozivzdorného ocelového plechu ze slitiny hliníku a zinku s krytím IP4X. Vnitřní přípojnice, jističe, kabely a nízkonapěťové komponenty jsou nezávisle odděleny, což účinně potlačuje šíření poruchových oblouků. Je vybavena speciálním přenosovým mechanismem, který usnadňuje tlačení a polohování vozík, podporuje přední údržbu a montáž na stěnu a šetří místo na podlaze.
Vybaveno komplexním „pětiodolným“ blokovacím systémem, který zabraňuje chybné elektrické činnosti; nezávislý pro oddíl jističe a kabelový prostor lze zvolit ohřívače, aby se zabránilo kondenzační korozi; kabelový oddíl má dostatek prostoru, což umožňuje úhledné zapojení a pohodlnou údržbu.
Kompatibilní s více vakuovými vypínači, jako jsou VS1-12, ABB VD4 a Schneider HVX; lze konfigurovat s napěťové transformátory, izolační troleje a další moduly; vozíky jsou univerzálně zaměnitelné, redukční náročnost a náklady na údržbu.
| Parametr | Podrobnosti |
| Jmenovité napětí | 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV |
| Jmenovitá frekvence | 50/60 Hz |
| Jmenovitý proud | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A |
| Jmenovitý krátkodobý výdržný proud (4s) | 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA |
| Jmenovitá úroveň izolace | Frekvence napájení: 42kV (1min); Bleskový impuls: 75 kV (špičkový) |
| Úroveň ochrany | Shell IP4X, Inter-compartment IP2X |
| Okolní teplota | -15 °C ~ +40 °C |
| Typy panelů | Příchozí, odchozí, ochrana transformátoru, spojka sběrnice, PT/VT atd. |

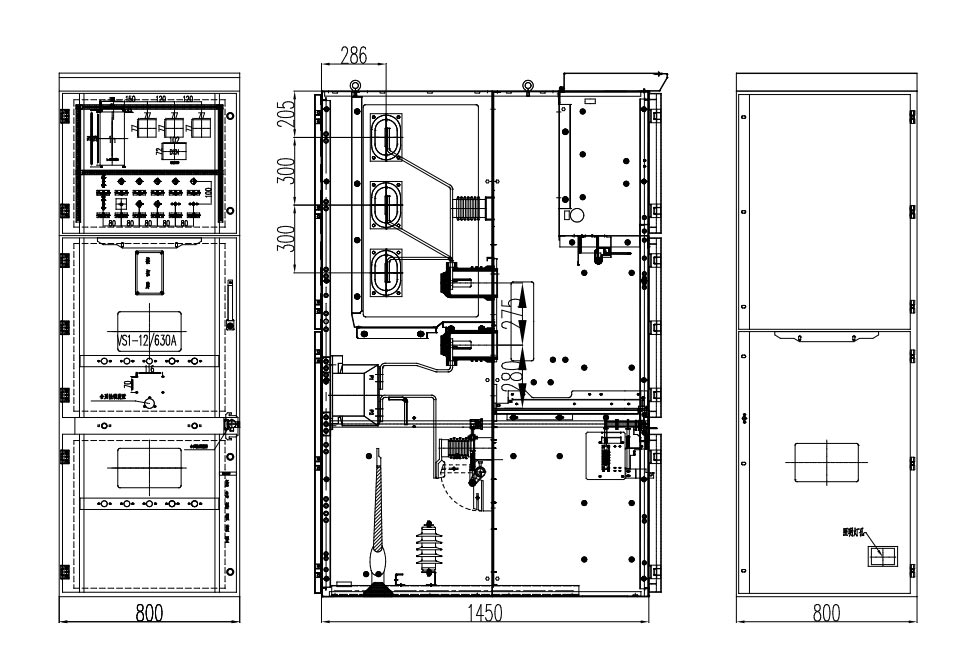

| Rozměry (Š×V×H) | 650/800/1000 mm × 2300 mm × 1450 mm |
KYN28-12 se svým robustním designem a stabilním výkonem je preferovanou volbou pro mnoho kritických sektorů:
1. Energie a infrastruktura: Elektrárny, větrné farmy a centralizované rozvodny.
2. Těžký průmysl: Hutní závody, petrochemické komplexy a velké výrobní podniky.
3. Komerční a rezidenční: Výškové budovy, letiště, nemocnice a datová centra.
1. Výzva: Velký mezinárodní přístav vyžadoval spolehlivý hlavní napájecí systém pro podporu nepřetržité manipulace s kontejnery,
celní kontrola a operace zpracování nebezpečných materiálů. Řešení muselo odolat drsnosti regionu,
vlhké přímořské klima.
2. Řešení: Tento projekt specifikoval modulární, prefabrikovanou rozvodnu integrující 14 Usune KYN28-12 High Voltage
Vakuové spínací jednotky jako vysokonapěťové distribuční jádro.
3. Důvody pro výběr Usune: Usune vynikal osvědčeným krytím IP4X, antikondenzačními ohřívači,
a robustní kovový kryt, díky čemuž je ideální pro korozivní prostředí s vysokou vlhkostí.
4. Výsledky: Systém byl úspěšně uveden do provozu a nepřetržitě funguje se 100% provozuschopností, což zajišťuje a
stabilní a spolehlivé napájení pro kritické operace portu. Tento projekt plně ukazuje, proč společnost Usune, as
přední výrobce v elektrotechnickém průmyslu, je preferovanou volbou pro kritické aplikace
po celém světě.
| Žádný. | Položka | Jednotka | Hodnota |
| 1 | Jmenovité napětí | kV | 12 |
| 2 | Odolné napětí napájecí frekvence (1 minuta) | 42, 48 | |
| 3 | Odolné napětí bleskového impulsu (špičková hodnota) | 75, 85 | |
| 4 | Jmenovitá frekvence | Hz | 50 |
| 5 | Jmenovitý proud | A | 630, 1250, 1600, 2000, 2500, 3150*, 4000*, 5000* |
| 6 | Jmenovitý zkratový vypínací proud (efektivní hodnota) | kA | 25, 31,5, 40, 50 |
| 7 | 4 sekundy proud tepelné stability (efektivní hodnota) | 25, 31,5, 40, 50 | |
| 8 | Jmenovitý špičkový výdržný proud | kA | 63, 80, 100, 125, 150 |
| 9 | Stupeň ochrany | Krytí je IP4X a IP2X, když jsou otevřená dvířka oddílu a jističe |
*Je vyžadováno chlazení nuceným vzduchem.
Továrna, můžeme zaručit, že naše cena je přiměřená a konkurenceschopná.
Obvykle citujeme do 24 hodin po obdržení vašeho dotazu.
Ano, samozřejmě, přijímáme OEM.
Dodací lhůta závisí na objednaném množství, obvykle do 15-20 dnů po obdržení platby.

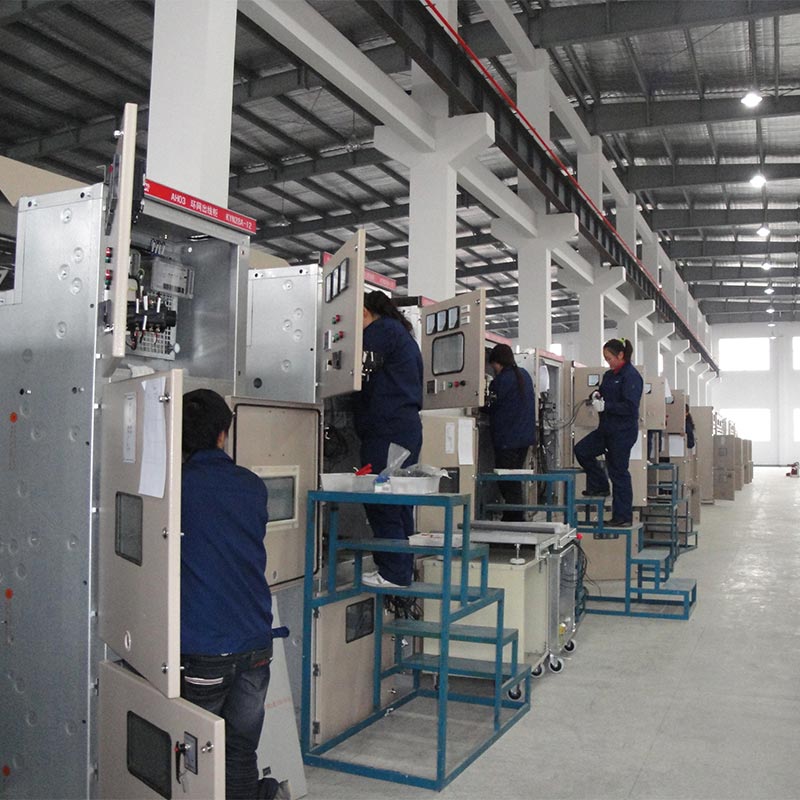

Všechny produkty budou zkontrolovány počínaje příslušenstvím a před odjezdem budou provedeny rutinní testy naše továrna.
Pořiďte fotografie nebo video problémů s kvalitou a pošlete nám je ke kontrole a potvrzení a my uděláme a spokojené řešení pro vás do 1-3 dnů.
12 měsíců od data odeslání.
● Specializujeme se v oboru více než 14 let a máme zkušený tým výzkumu a vývoje, který se zabývá návrhem
a vývojové práce pro každý projekt na základě speciálních požadavků zákazníka.
● Máme extrémně přísný postup kontroly kvality od komponent až po hotové výrobky.
● Stabilní výrobní období během 15-20 dnů.
● Máme úplnou sadu protokolů o testech produktů.
● Poskytováno jednokrokové řešení.
Závěrem lze říci, že vysokonapěťový vakuový spínací přístroj KYN28-12 představuje vrchol vysokonapěťového výkonu distribuční technologie. Integruje design zaměřený na bezpečnost, vynikající kvalitu výroby a flexibilní přizpůsobení opce, poskytující spolehlivé dlouhodobé řešení pro moderní energetické systémy. Díky svému vynikajícímu výzkumu a vývoji, výrobě a systém služeb, tento vlajkový produkt nadále získává celosvětové uznání pro svou spolehlivou kvalitu a komplexní podporu.
