Odpojovač 110kV 1250A 2000A je třífázový venkovní vysokonapěťový elektrický spotřebič AC 50Hz s jmenovité napětí 126kV (úroveň 110kV) a jmenovitý proud 1250A/2000A. Používá se především pro otevírání a zavírání provoz v podmínkách bez zatížení, spolehlivě izoluje zařízení údržby od vedení pod napětím a tvoří jasně viditelný zlom.
Usune jako profesionální továrna specializující se na výzkum a vývoj a výrobu vysokonapěťových rozvaděčů nabízí výrobky pro hlavní předávací stanice 110kV splňující požadavky na bezpečný provoz elektrizační soustavy.

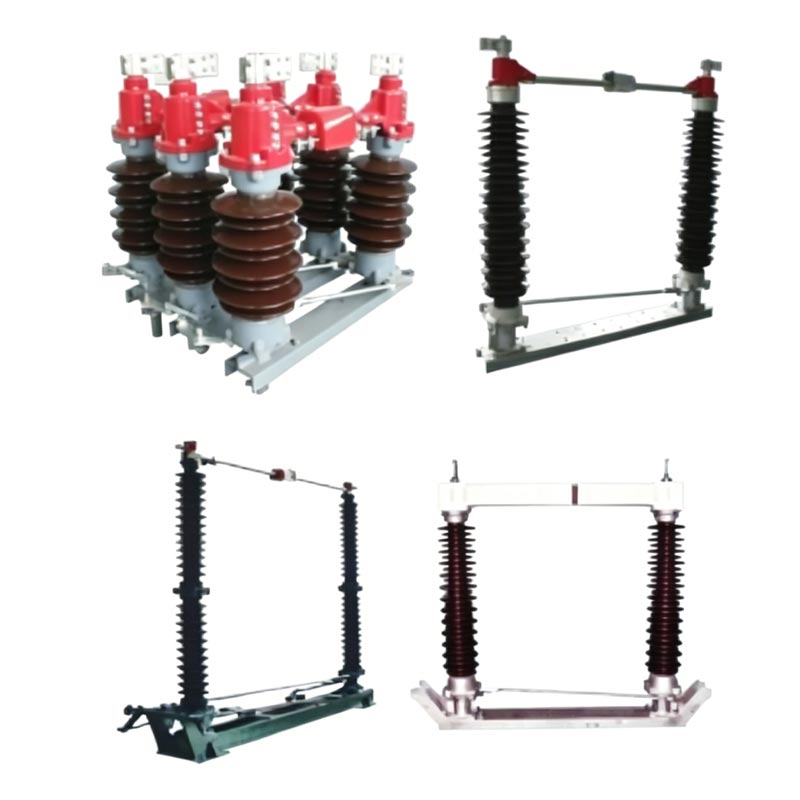

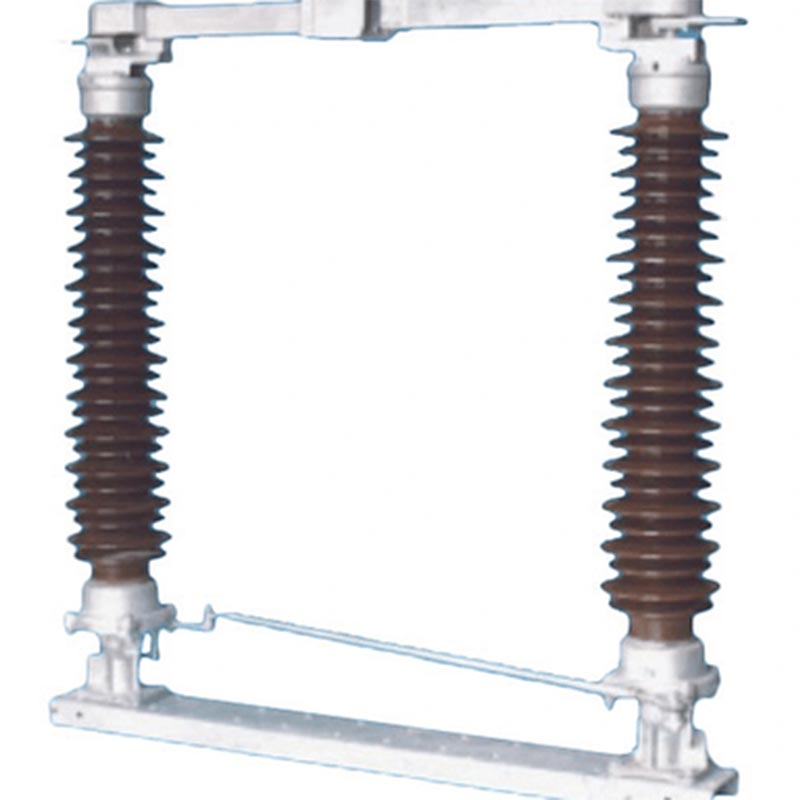

Každá fáze má dva izolované sloupy, které se synchronně otáčejí vodorovně o 90°, aby se dosáhlo otevírání a zavírání; a základna je vyrobena ze žárově pozinkované oceli s utěsněnými ložisky, díky čemuž je odolná vůči korozi a trvanlivá.
Hlavní kontakty děleného typu odpojovače 110 kV 1250A 2000A jsou vyrobeny z postříbřené mědi, což má za následek nízký přechodový odpor, vysoká proudová zatížitelnost a minimální přehřívání při dlouhodobém provozu.
Modely s uzemňovacími spínači jsou vybaveny spolehlivým mechanickým blokováním, přesně dodržujícím pořadí "Hlavní spínač rozpojený → uzemňovací spínač zavřený; uzemňovací spínač rozpojený → hlavní spínač zavřený," účinně brání chybná operace.

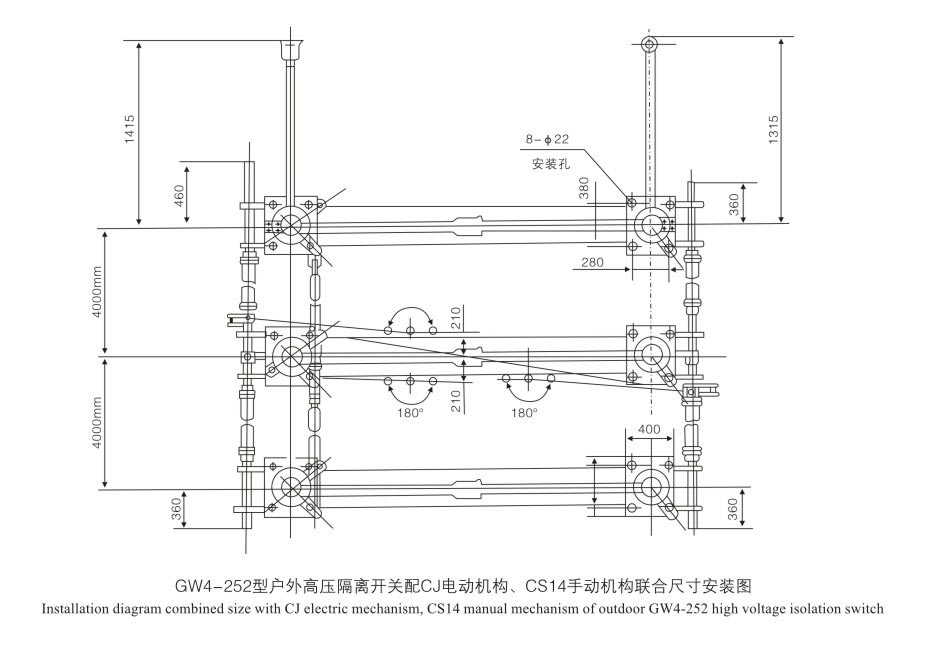

Lze konfigurovat s ručními mechanismy CS14G nebo CS17G nebo elektrickými mechanismy CJ6B nebo CJ11, které podporují místní a dálkové ovládání.
| Parametr | GW4-126 (1250A) | GW4-126 (2000A) |
| Jmenovité napětí | 126 kV (110 kV třída) | 126 kV (110 kV třída) |
| Jmenovitý proud | 1250A | 2000A |
| Frekvence | 50 Hz | 50 Hz |
| Provozní teplota | -40 °C ~ +40 °C | -40 °C ~ +40 °C |
| Nadmořská výška | ≤ 2000 m | ≤ 2000 m |
| Normy | GB 1985, IEC 62271-102 | GB 1985, IEC 62271-102 |
| Úroveň izolace | IV stupeň (volitelné proti znečištění) | IV stupeň (volitelné proti znečištění) |
| Krátkodobý výdržný proud | 31,5 kA/4s | 31,5 kA/4s |
| Špičkový výdržný proud | 80 kA | 80 kA |

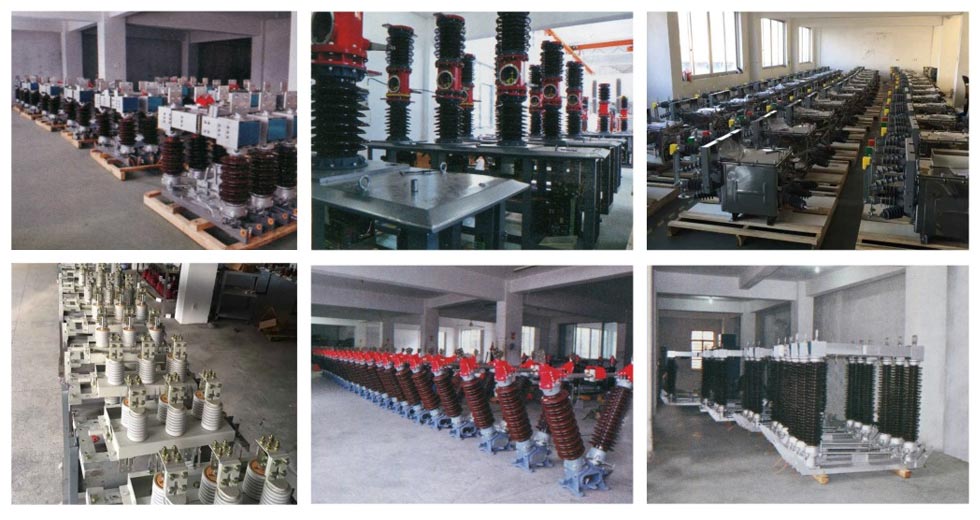

- Vyrobeno pomocí pokročilého výrobního zařízení a přísných testovacích metod, aby byla zajištěna konzistence produktu a
stabilitu.
- Standardní vysoce kvalitní materiály a vynikající řemeslné zpracování tvoří pevný základ pro kvalitu produktu.
- Komplexní systém řízení kvality pokrývá celý výrobní proces od skladování surovin až po
dodání hotového výrobku.
- Standardní modely mohou pracovat stabilně v teplotním rozsahu -40 ℃ až +40 ℃, vhodné pro většinu regionů.
- Typ odolný proti znečištění (GW4-126W) se vyznačuje vylepšenou izolací, takže je ideální pro silně znečištěné oblasti
jako jsou pobřežní oblasti, průmyslové oblasti nebo oblasti s vysokou prašností, solnou mlhou nebo chemickou korozí.
- Odolá nepříznivým povětrnostním podmínkám, jako je silný vítr, silný déšť a vánice.
- Jasný mechanický blokovací mechanismus účinně zabraňuje nesprávné obsluze a zajišťuje bezpečnost personálu a
zařízení.
- Odpojovač 110 kV 1250A 2000A má kompaktní konstrukci, která vyžaduje malý instalační prostor, takže je
snadná instalace, nastavení a údržba.
- Viditelné body přerušení poskytují intuitivní zajištění bezpečnosti pro operace údržby.

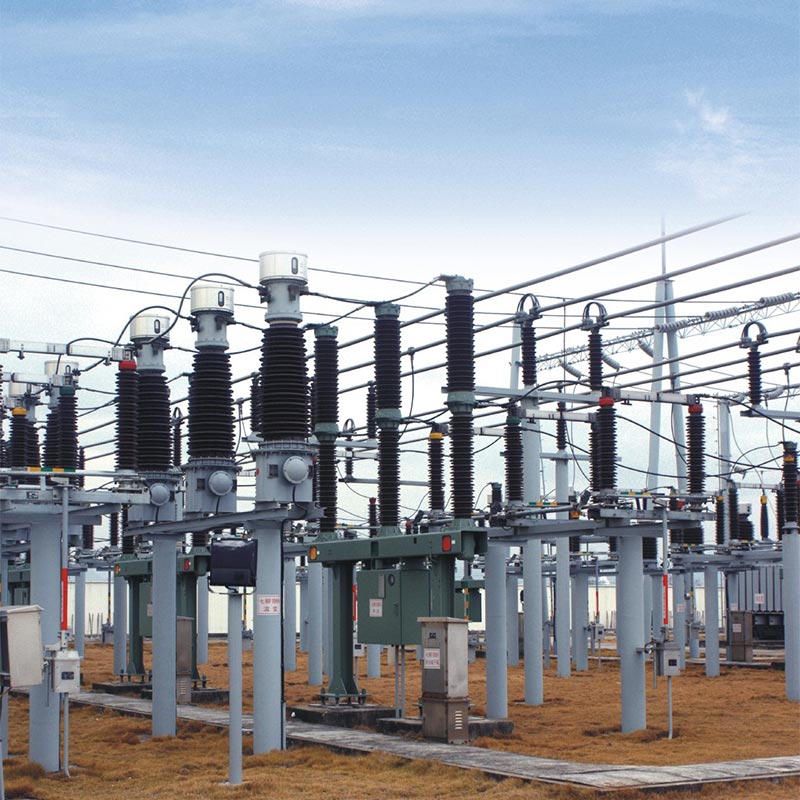

1. Případová studie: 110kV rozvodna větrné farmy v jihovýchodní pobřežní oblasti
2. Pozadí projektu: 110kV větrná farma umístěná v jihovýchodní pobřežní oblasti Číny, oblasti s vysokým obsahem soli koncentrace postřiku, vysoká vlhkost a silné znečištění.
3. Použitý produkt: Usune GW4-126W 2000A odpojovač proti znečištění (12 sad)
4. Výsledky implementace:
- Úspěšně provozován po dobu 5 let bez jakýchkoli poruch, přizpůsobení se drsnému prostředí pobřežní solné mlhy.
- Kompozitní izolátor zabraňující znečištění si zachoval vynikající izolační vlastnosti, bez povrchových výbojů nebo
znečištění flashover.
- Postříbřené kontakty zůstaly světlé, se stabilním přechodovým odporem a nedocházelo k přehřívání
dlouhodobý provozní proud 1800A.
5. Zpětná vazba projektového manažera: „Odpojovací spínač Usune plně prokázal vynikající výkon proti znečištění splňující přísné ekologické požadavky pobřežních větrných elektráren."

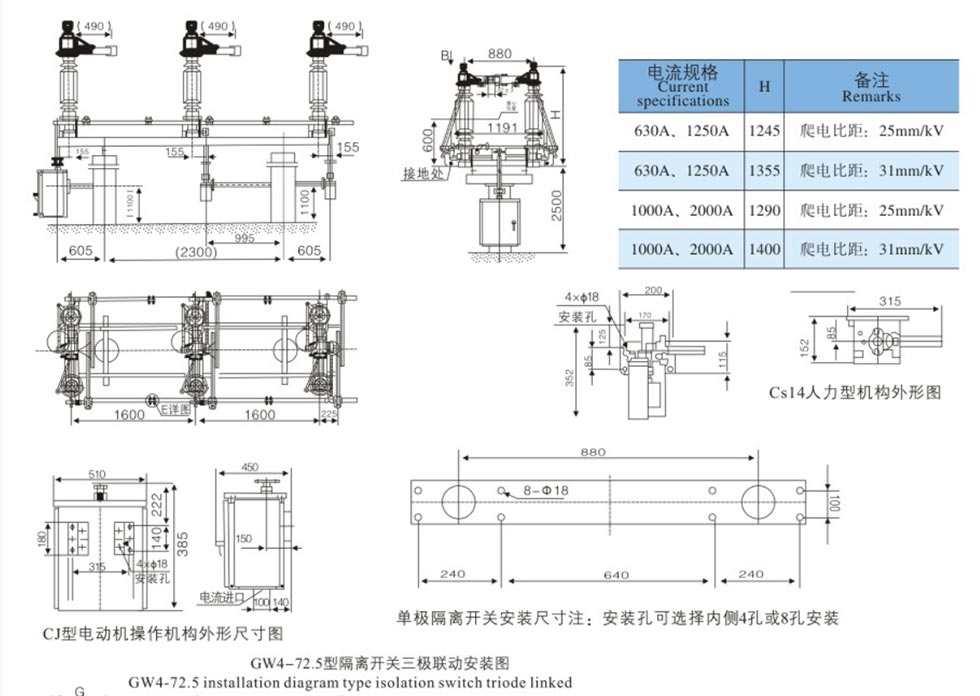

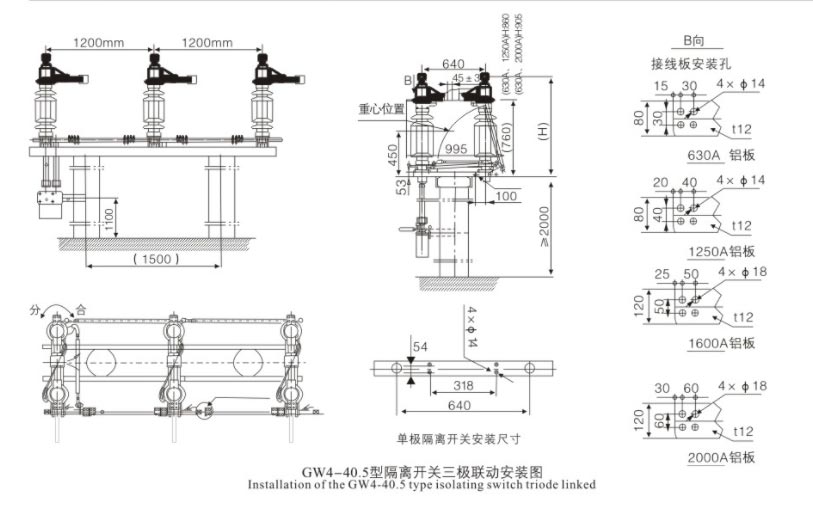

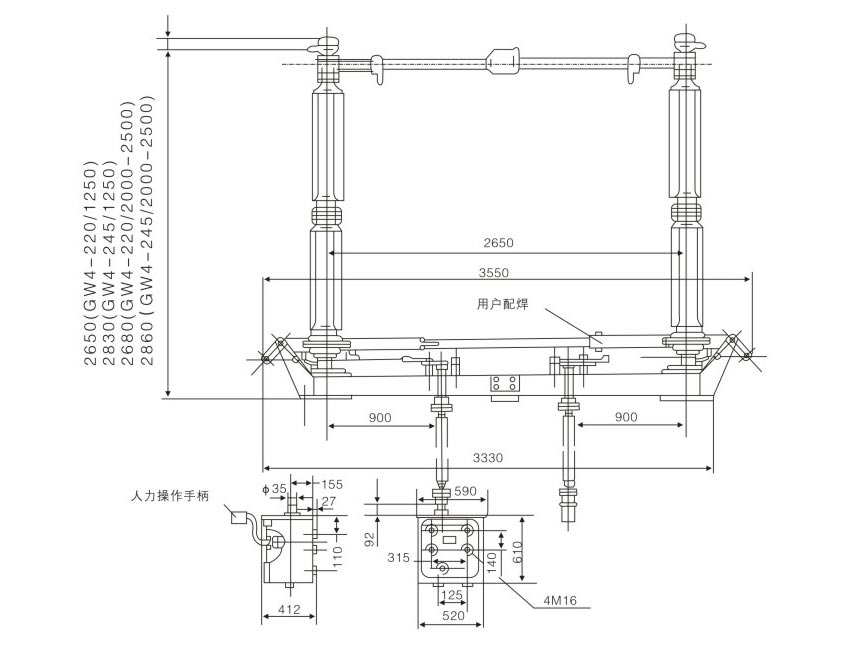

| Položka | Jednotka | Parametry | |||||
| Jmenovité napětí | kV | 40.5 | 72.5 | 126 | 145 | ||
| Jmenovitá úroveň izolace | 1min výdržné napětí napájecí frekvence (efektivní hodnota) | Na zemi | kV | 95 | 160 | 230 | 275 |
| Zlomenina | kV | 118 | 200 | 230+70 | 275+85 | ||
| Jmenovitý bleskový výdržný proud (špičkový) | Na zemi | kV | 185 | 350 | 550 | 650 | |
| Zlomenina | kV | 215 | 410 | 550+110 | 650+120 | ||
| Jmenovitá frekvence | Hz | 50/60 | |||||
| Jmenovitý proud | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Jmenovitý krátkodobý výdržný proud | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Jmenovitý špičkový výdržný proud | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Jmenovitá doba trvání zkratu | Nůž/meč | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Jmenovité mechanické zatížení terminálu | Horizontální a vertikální | N | 1250 | 1250 | 1250 | 1250 | |
| Horizontální | N | 750 | 750 | 750 | 750 | ||
| Vertikální síla | N | 1000 | 1000 | 1000 | 1000 | ||
| Plazivá vzdálenost | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mechanická životnost | Times | 5000 | 5000 | 1000 | 5000 | ||
| Motorový pohon | Model | CJ | CJ | CJ | CJ | ||
| Napětí motoru | V | AC380, AC220, DC220, DC110 | |||||
| Napěťová regulační smyčka | V | AC380, AC220, DC220, DC110 | |||||
| Body, zavírací doba | s | 7±1 | |||||
| Lidský pohon | Model | CS14 CS17 | |||||
| Napětí elektromagnetického zámku | V | AC220, DC220, DC110 | |||||
• Izolátory: Žádné praskliny, poškození nebo nečistoty.
• Kontakty: Čistý, neporušený postříbřený povrch.
• Spojovací prvky: Všechny šrouby jsou utaženy.
• Mechanismus: Hladké otáčení; namazat pohyblivé části.
• Vertikálnost izolátoru: Nastavte pomocí podložek (max 3 mm na místo).
• Třífázová synchronizace: Nastavte klikové rameno a táhla.
• Kontaktní tlak: Zajistěte správné zasunutí a tlak.
• Provozujte pouze při BEZ ZÁTĚŽE; potvrďte, že je vypnutý jistič.
• Ruční provoz: Použijte ovládací rukojeť; vyhnout se nadměrné síle.
• Motorizovaný provoz: Použijte místní/dálkové ovládání; pozici monitoru.
• Blokování: Nevynucujte provoz, pokud je blokován.
• Periodická generální oprava: Každé 1–2 roky.
• Vyčistěte izolátory a kontakty; aplikujte průmyslovou vazelínu.
• Promažte ložiska a díly převodovky.
• Zkontrolujte uvolněné šrouby, opotřebené kontakty a poškození izolátoru.
• Po zkratu: Ihned zkontrolujte.
• Nelze pracovat: Zkontrolujte blokování, zaseknuté propojení nebo závadu motoru.
• Asynchronní fáze: Nastavte příčné tyče.
• Přehřátí kontaktu: Vyčistěte a dotáhněte; zkontrolujte stříbření.
Odpověď: Hlavním rozdílem je jmenovitá proudová zatížitelnost. 1250A je vhodný pro střední zatížení 110kV rozvodny, zatímco 2000A je vhodný pro silnoproudé vstupní a výstupní obvody hlavního transformátoru. The konstrukce, třída izolace a instalační rozměry jsou v zásadě stejné.
A: Ano. K dispozici jsou výrobky proti znečištění (typ W) s povrchovou vzdáleností 31,5 mm/kV. Používají porcelánové izolátory proti znečištění nebo kompozitní izolátory a jsou odolné vůči solné mlze a korozi prachu.

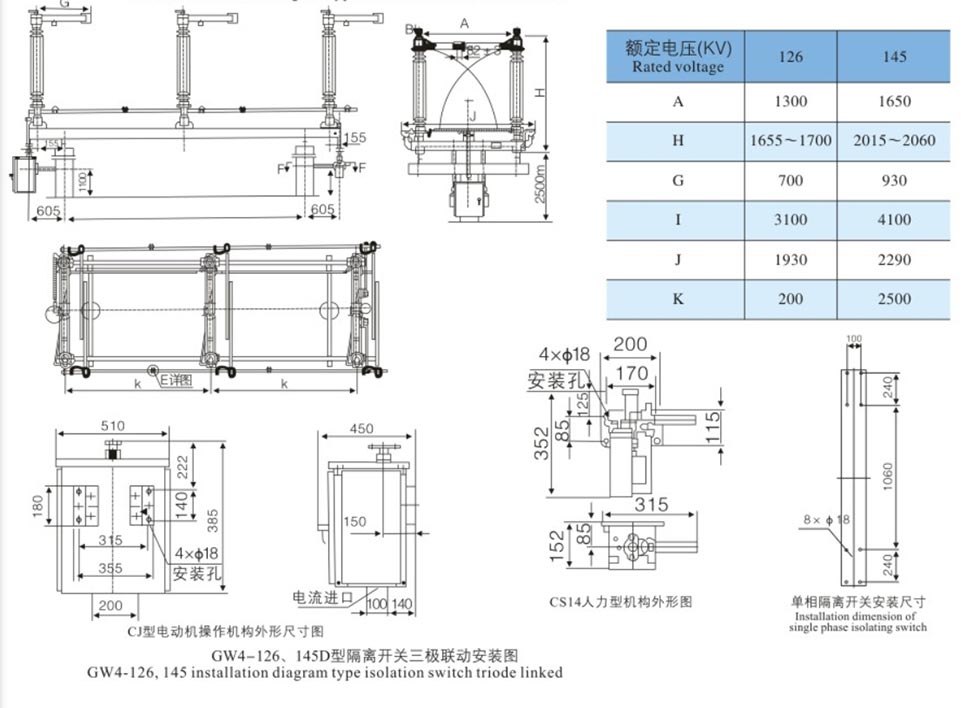

Odpověď: Můžeme poskytnout řešení výběru, instalační výkresy, pokyny pro uvedení do provozu na místě a bezplatnou opravu servis v záruční době. Standardní modely jsou dodávány rychle, aby vyhovovaly časovým požadavkům na napájení gridové projekty.
