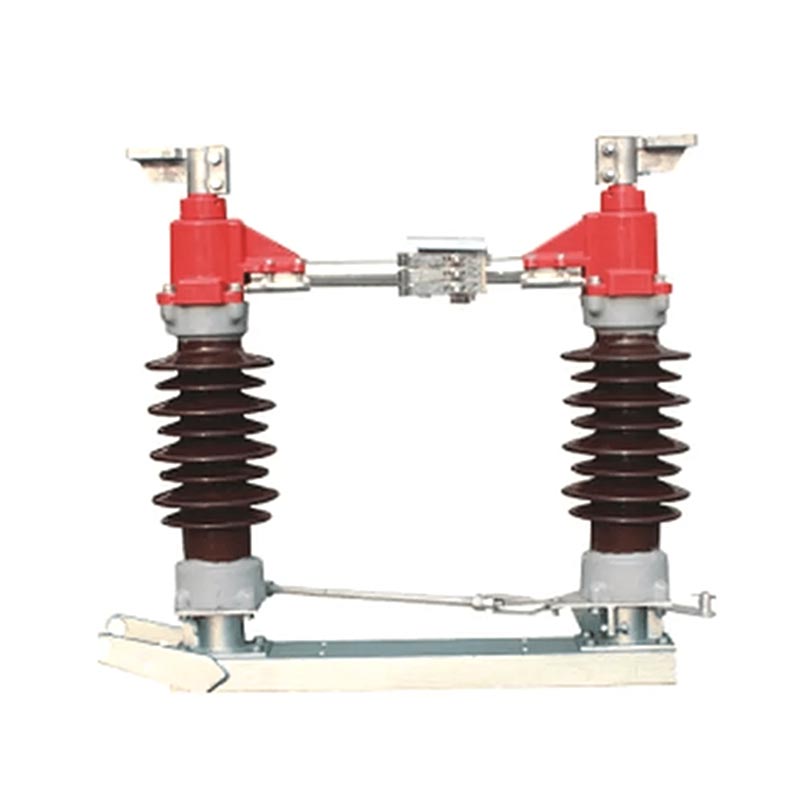

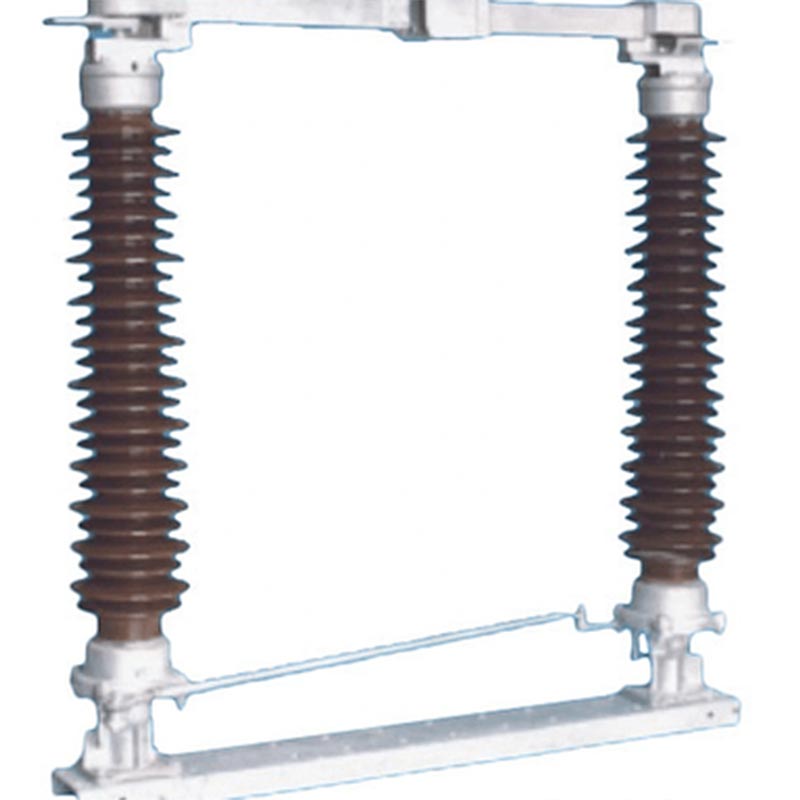

Odpojovač venkovní rozvodny řady Usune GW4 je základním produktem nezávisle vyvinutým a vyrábí Usune. Je vhodný pro střídavé obvody o jmenovité frekvenci 50Hz a jmenovitém napětí 35kV až 170 kV. Primárně se používá pro otevírání a zavírání okruhu naprázdno a je nepostradatelnou bezpečností součást v systémech přenosu a distribuce energie. Může také sloužit jako základní jednotka pro odvozené produkty ve stejné řadě, která nabízí silnou rozšiřitelnost pro splnění různých projektových potřeb.
Odpojovač venkovní rozvodny využívá horizontální rotační spínací strukturu, která je stabilní mechanický výkon, vysoká úroveň izolace, silná odolnost proti znečištění a pohodlná instalace a údržbu. Účinně izoluje napájecí zdroje, zajišťuje bezpečnost údržby elektrických zařízení a dokončuje spínání naprázdno, takže je vhodný pro různá drsná venkovní prostředí, jako je vysoká nadmořská výška, nízká teplota a silné znečištění.
1. Izolace napájení: Účinně odpojuje zařízení od elektrické sítě a zajišťuje bezpečnost údržby
personál a vybavení;
2. Dlouhodobá kapacita zátěže: Může stabilně přenášet jmenovitý zátěžový proud po dlouhou dobu, což zajišťuje nepřetržitý výkon
zásobování;
3. Spínání naprázdno: Dokončuje spínání nezatížených vedení a transformátorů a také spínání přípojnic
operace splňující potřeby flexibilního přizpůsobení energetické sítě;
4. Ochrana uzemnění: Lze nakonfigurovat pomocí uzemňovacího spínače podle potřeby pro dosažení spolehlivého uzemnění obvodu,
další zvýšení provozní bezpečnosti.
Aby byla zajištěna kvalita produktů a provozní bezpečnost, řada Usune GW4 přísně dodržuje mezinárodní normy autoritativní normy, včetně IEC 62271-102 „Vysokonapěťové odpojovače střídavého proudu a uzemňovací spínače“ a IEC 60694 "Všeobecné technické podmínky pro vysokonapěťová spínací a řídicí zařízení". Továrna realizuje a přísný proces kontroly kvality. Každý produkt prochází před opuštěním komplexním testováním výkonu továrně, aby bylo zajištěno, že všechny parametry splňují standardní požadavky.
Technické parametry produktu Série Usune GW4 zahrnuje několik modelů, jako jsou GW4(A)-35(D)(W), GW4(A)-126(D)(W), a GW4(A)-170(D)(W), se jmenovitými proudy v rozmezí od 630A do 2500A, vhodné pro různé úrovně napětí a zatížení scénáře. Základní technické parametry (klíčové ukazatele) jsou následující:
| Modelová řada | Jmenovité napětí (kV) | Jmenovitý proud (A) | Jmenovitý krátkodobý výdržný proud (kA/s) | Odolné napětí bleskového impulsu (kV) | Odpor hlavního obvodu (μΩ) |
| GW4(A)-35(D)(W) | 35 | 630-2500 | 20/4 - 40/4 | 170–118 | 50–80 |
| GW4(A)-126(D)(W) | 126 | 630-2500 | 20/4 - 50/3 | 200–115 | 50–125 |
| GW4(A)-170(D)(W) | 150 | 630-2500 | 20/4 - 50/3 | 200–115 | 50–125 |
Kromě toho jsou produkty vybaveny ručním ovládáním CS11, CS17D a CS14G a elektrickým pohonem CJ2 provozní mechanismy. Konfigurace pomocných spínačů jsou optimalizovány podle typu mechanismu, aby bylo zajištěno flexibilní a spolehlivý provoz.
Konstrukce s dvojitým těsněním, sestava hřídele je podporována dvěma radiálními kuličkovými ložisky, což účinně zabraňuje pronikání vlhkosti, prachu a škodlivých plynů.
Prostřední kontakt využívá samočinný kontaktní prst, čímž se eliminuje potřeba pružiny. Spoléhá se na vlastní elasticita pro upnutí kontaktu, zajištění stabilního kontaktu a snížení nákladů na údržbu.
Hlavní vodivý obvod a uzemňovací spínač jsou vybaveny blokovacím mechanismem, který zajišťuje, že uzemňovací spínač se nemůže zavřít, když je hlavní obvod uzavřen, a naopak, aby se zabránilo nesprávné funkci.
Pružné spojení uvnitř výstupní základny je pevně připevněno k vodivé tyči a svorkovnici. Bez oleje samomazná ložiska zajišťují hladké otáčení a prodlužují životnost.
Usune má profesionální výzkumný a vývojový tým s mnohaletými zkušenostmi v projektování vysokonapěťových elektrických zařízení. The Konstrukce vodivých součástí řady GW4 získala národní patent na užitný vzor. Kontaktní prst používá a nový materiál s vysokou pevností, vysokou vodivostí a vysokou elasticitou, který zabraňuje problémům, jako je koroze pružin, snížená upínací síla v důsledku tepelného žíhání a zvýšený kontaktní odpor.
Řada GW4 je na trhu již mnoho let s vyspělou výrobní technologií a stabilním výkonem. Rotující součásti se vyznačují bezúdržbovou konstrukcí a části převodovky využívají párované čepy z nerezové oceli s nylonovými pouzdry obsahujícími disulfid molybdenu. Ocelové součásti procházejí žárovým zinkováním, aby byla zajištěna hladkost provozu a dlouhodobá prevence proti korozi.
Jako profesionální výrobce Usune ve svém výrobním procesu přísně dodržuje mezinárodní standardy. The továrna se může pochlubit komplexním systémem kontroly kvality, který dohlíží na celý proces od nákupu surovin na montáž a testování výrobků. Produkty prošly řadou autoritativních testů a certifikací a jejich výkon je v oboru široce uznáván.
Usune upřednostňuje spokojenost zákazníků, poskytuje komplexní předprodejní konzultace, pokyny k instalaci a služby poprodejní údržby. Výrobky mají dlouhou životnost a nízké náklady na údržbu a továrnu poskytuje komplexní poprodejní podporu pro řešení problémů zákazníků.
Odpojovač venkovní rozvodny řady Usune GW4 je navržen pro drsná venkovní prostředí, silná přizpůsobivost prostředí. Provozní podmínky musí splňovat následující požadavky: nadmořská výška nepřesahující 2000 m; okolní teplota -40 ℃ až +40 ℃; rychlost větru nepřesahující 34 m/s; seismická intenzita nepřesahující 8 stupňů; tloušťka námrazy nepřesahující 10 mm; nepřítomnost těžkého prachu, chemické koroze, silných vibrací a hořlavé/výbušné nebezpečí; a úrovňový instalační základ. Pokud prostředí aplikace uživatele překračuje limit výše uvedených požadavků lze s Usune vyjednat přizpůsobené řešení.

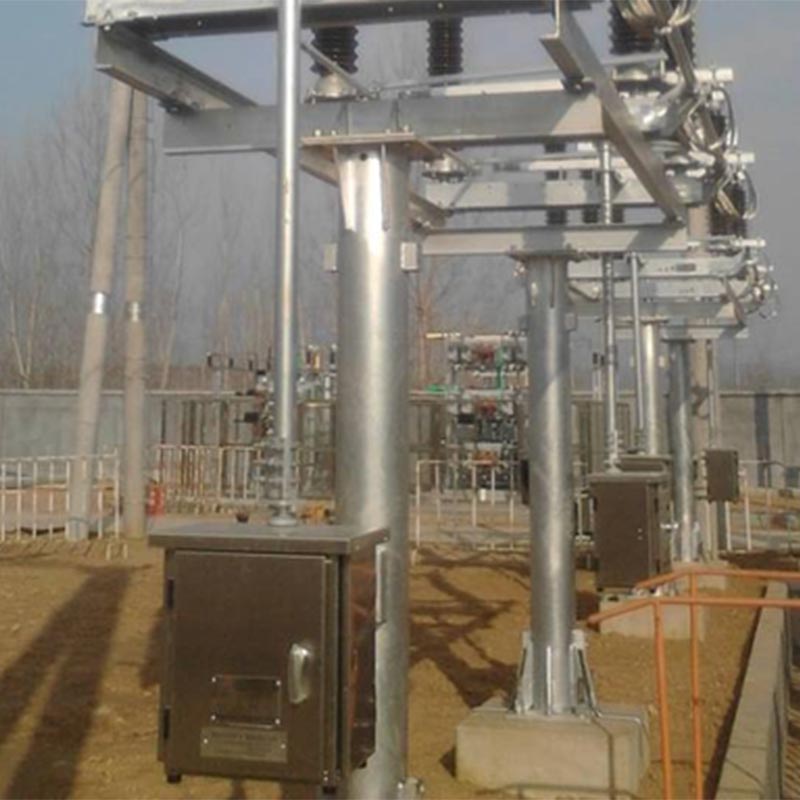

Název projektu: Projekt renovace venkovní rozvodny 110 kV v severní Číně
Pozadí projektu: Tato rozvodna se nachází v severočínském městě, kde jsou silné zimy (min teplota -35℃) a časté silné větry. Původní odpojovač trpěl špatnou nízkou teplotou odolnost, nestabilní provoz a vysoké náklady na údržbu. Po komplexním srovnání projektový tým zvolili odpojovač venkovní rozvodny Usune GW4-126(D)(W)/1250. Usune poskytl kompletní produkt sady a instalační služby.
Výsledky aplikace: Produkt fungoval stabilně po dobu 3 let po uvedení do provozu a prokázal vynikající výsledky odolnost vůči nízkým teplotám a větru. Jeho operace otevírání a zavírání jsou flexibilní a spolehlivé. The samočisticí funkce kontaktu účinně zabraňuje poruchám kontaktů způsobeným nahromaděním prachu a sněhu bezúdržbové provedení snižuje denní zátěž při údržbě rozvodny. Majitel projektu vysoce uznává výkonnost a poprodejní servis produktů Usune a podepsal dlouhodobou spolupráci dohoda s Usune, která ji určila jako určeného výrobce pro následné projekty renovace rozvoden.
A1: Nejprve vizuálně zkontrolujte, zda je spojovací tyč deformovaná, zda je spoj uvolněný a zda je svorka je uvolněná nebo klouže. Deformovaná ojnice je třeba vyměnit; volné spoje a svorky musí být utáhněte momentovým klíčem podle utahovacího momentu uvedeného v návodu (viz tabulka 5). Pokud je manuál provozní kroutící moment se výrazně zvyšuje, může to být způsobeno zaschlým mazivem na rotujících částech nebo rzí na rotujících částech čep hřídele. Vyčistěte a namažte rotující části, abyste zajistili hladký provoz.
A2: Výrobek je navržen tak, aby byl bezúdržbový, ale pro zajištění se doporučuje pravidelná kontrola a údržba dlouhodobě stabilní provoz: Jednoduchá kontrola na místě by měla být provedena každé 2 roky; když je mimo provoz, údržba by měla být prováděna každých 5 let nebo každých 2000 operací; každá by měla být provedena generální oprava 10 let nebo každých 5000 operací. Mezi klíčové body údržby patří: kontrola integrity mechanických dílů a izolátorů, měření odporu hlavního vodivého obvodu, kontrola dotažení šroubů a testování provozní stav pomocných spínačů a blokovacích elektrických součástí.
1. Úplnost dodávky produktu: Každý dodaný odpojovací a uzemňovací spínač Usune řady GW4 je dodáván s instalační příslušenství a ovládací mechanismus objednaný uživatelem spolu s certifikátem výrobku, instalační a provozní příručka a seznam příslušenství pro zajištění hladké instalace a používání.
2. Pokyny pro objednáváníPři objednávce prosím uveďte: model produktu, název, jmenovitý proud, jmenovité napětí, zda je nakonfigurován uzemňovací spínač (jedno uzemnění/dvojité uzemnění); typ, model a název provozu mechanismus; napájení a jmenovité napětí elektromagnetického zámku (pokud existuje); model a řídicí napětí elektrický ovládací mechanismus (pokud existuje). Pokud jsou vyžadovány speciální technické dokumenty nebo instalační příslušenství, uveďte prosím při objednávce.
1. Základna dotyku prstu
2. Dotyk prstem
3. Magnetická blokovací deska
4. Šroub
5. Kontakt
Obrázek 2 Schematické schéma dominantních elektrických kontaktních bodů
1. Statická kontaktní hlava broušeného nože
2. Kontaktní prst
3. Polohovací deska
4. Broušená trubka nože
Obrázek 3 Schematické schéma polohy zemnící trubice a polohovací desky
Obrázek 4 Schéma zdvihu
