Vysokonapěťový odpojovač

Vysokonapěťové odpojovače řady Usune GW8 a GW13 pro systémy uzemnění neutrálního transformátoru jsou venkovní vysokonapěťové elektrické zařízení speciálně navržené pro systémy uzemnění neutrálního bodu transformátoru. Vhodné pro 50Hz/60Hz AC systémy jsou k dispozici ve specifikacích napětí 40,5 kV, 72 kV a 110 kV. Jejich hlavní funkcí je bezpečné přepínání stav připojení nulového bodu transformátoru naprázdno, splňující bezpečnostní požadavky na napájení přepínání provozních režimů systému a údržba zařízení.

Modely produktů a provozní mechanismy

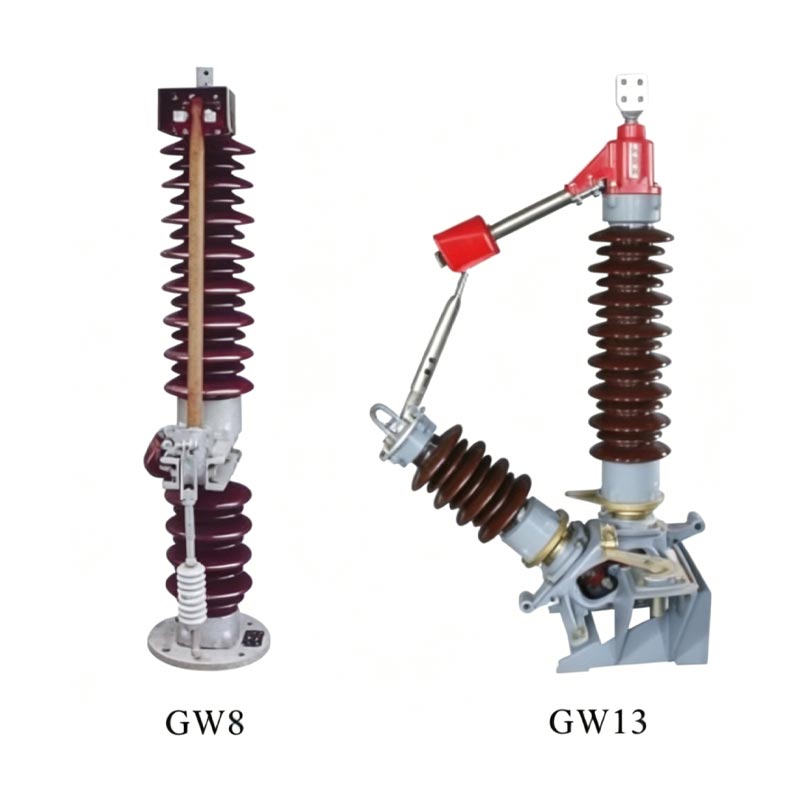

1. Řada GW8: Může být vybavena elektrickým ovládacím mechanismem typu CJ nebo ručním ovládacím mechanismem typu CS8, vhodné pro scénáře uzemnění neutrálního bodu v konvenčních rozvodnách.

2. Řada GW13: Může být vybavena elektrickým ovládacím mechanismem typu CJ nebo ručním ovládáním typu CS14 mechanismus, který nabízí flexibilnější provoz a vyšší spolehlivost.

Struktura produktu

Vysokonapěťové odpojovače řady GW8 a GW13 pro uzemňovací systémy s nulovým vodičem transformátoru jsou jednopólové konstrukce, která se skládá hlavně z těla tyče a ovládacího mechanismu.

1. Tělo tyče

Obsahuje základnu, izolátor sloupku, vodivé rameno, kontakty atd. Izolátor sloupku poskytuje spolehlivou elektriku izolace, vodivé rameno a kontakty tvoří hlavní vodivý obvod a základna zajišťuje stabilitu instalace.

2. Operační mechanismus

Pohání vodivé rameno tak, aby se otáčilo prostřednictvím táhla, čímž se realizuje činnost otevření a zavření odpojovače přepínač. Přesné umístění a stabilní provoz zajišťují jasné a spolehlivé odpojení po otevření.

Vlastnosti a výhody produktu

1. Vysoká bezpečnost

Využívá vysoce kvalitní izolační materiály a přesné kontaktní provedení s vynikající izolační pevností a výkon při zhášení oblouku, zajišťující bezpečné spínání naprázdno.

2. Flexibilní provoz

Podporuje elektrické i manuální provozní režimy, přizpůsobení automatickému ovládání a ručnímu ovládání na místě potřeby různých scénářů.

3. Silná přizpůsobivost prostředí

Navrženo speciálně pro venkovní použití, odolné vůči vysokým a nízkým teplotám, vlhkosti, korozi a znečištění, vhodné do různých náročných venkovních prostředí.

4. Stabilní a spolehlivý provoz

Přísný výběr materiálů a kontrola procesu ve spojení s komplexním systémem řízení kvality vedou k a nízká poruchovost a dlouhodobě stabilní provoz.

5. Jednoduchá struktura a pohodlná údržba

Kompaktní konstrukce, snadná instalace a údržba, efektivně snižující následný provoz a údržbu náklady.

Případ aplikace

Případ 1: Městská rozvodna 220 kV ve východní Číně

Městská centrální rozvodna 220 kV ve východní Číně používá vysokonapěťový odpojovač Usune GW8-110 kV pro transformátor Neutrální zemnící systém pro hlavní transformátor. Tato rozvodna je zodpovědná za napájení města centrum, vyžadující extrémně vysokou spolehlivost a bezpečnost zařízení. Od svého uvedení do provozu v roce 2022 se zařízení úspěšně dokončila tisíce operací přepnutí neutrálního bodu. Během roční údržby a sítě úpravy provozního režimu, jeho flexibilní provoz a spolehlivý kontaktní výkon účinně zajistily osobní bezpečnost personálu údržby a stabilní provoz elektrické sítě.

Případová studie 2: Severozápadní rozvodna větrné farmy

Velká rozvodna větrné farmy v severozápadní Číně vybrala vysokonapěťové odpojovače Usune GW13-72kV pro systém uzemnění neutrálního transformátoru. Kraj má drsné přírodní podmínky s velkými teplotními rozdíly, silným větrem a písečné bouře a vysoká nadmořská výška. Produkty řady GW13 s vynikající venkovní adaptabilitou a korozí odolnost, fungují stabilně více než tři roky a účinně spolupracují s transformátorem větrné farmy systém ochrany uzemnění neutrálního bodu pro zajištění bezpečného a stabilního provozu výroby větrné energie systému a hladké připojení elektřiny k rozvodné síti.

Hlavní technické parametry

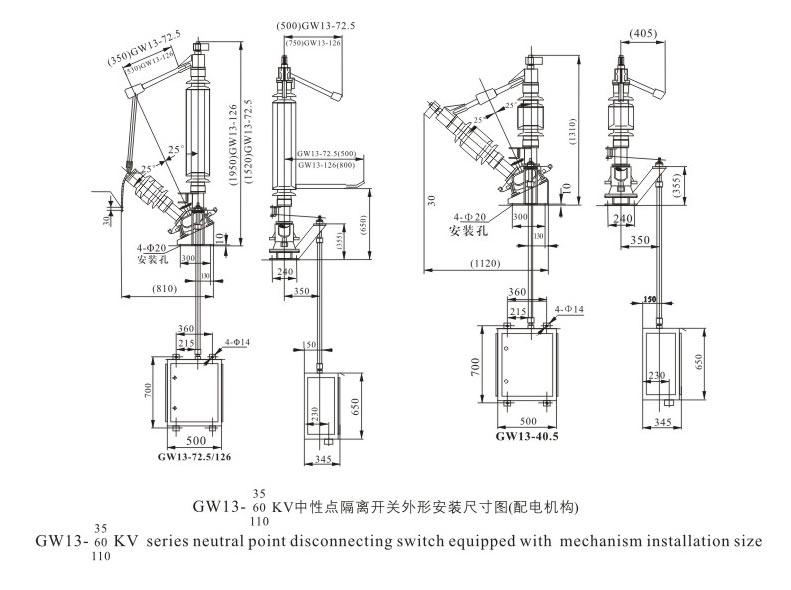

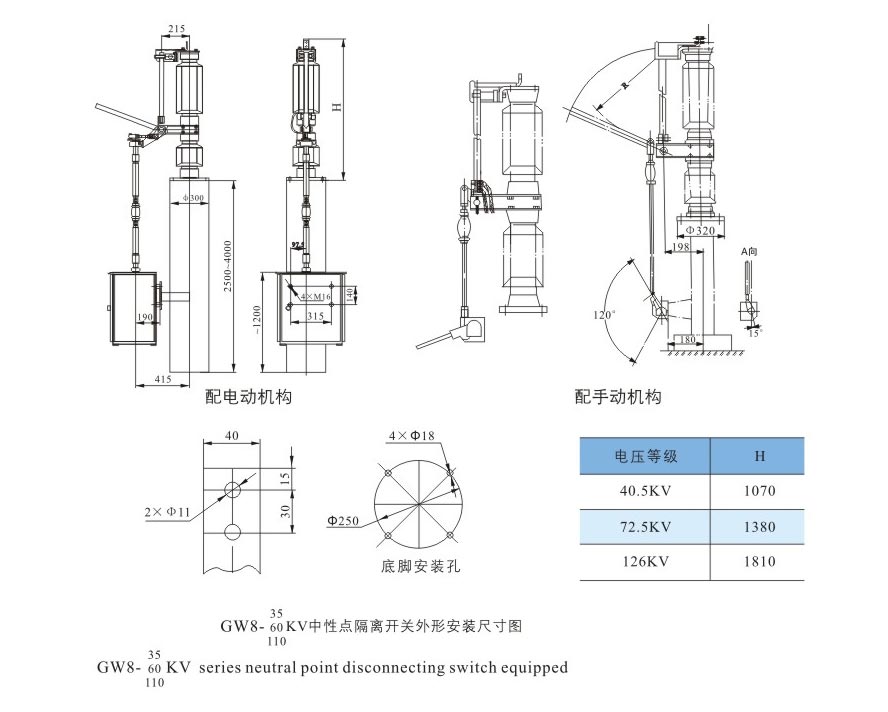

Vnější rozměry

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

FAQ

Q1: Jaké jsou hlavní rozdíly mezi odpojovacími spínači neutrálního bodu řady Usune GW8 a GW13?

Odpověď: Hlavní rozdíl spočívá v odpovídajícím ovládacím mechanismu a některých konstrukčních provedeních. Řada GW8 je vybavené elektrickým mechanismem typu CJ nebo ručním mechanismem typu CS8; řada GW13 je vybavena a Elektrický mechanismus typu CJ nebo ruční mechanismus typu CS14. Konstrukčně se vyznačuje optimalizovaným otočným kontaktem design, nabízející vylepšené samočisticí schopnosti a lepší vhodnost pro drsná venkovní prostředí.

Otázka 2: Lze použít odpojovače neutrálního uzemnění Usune ve vysokých nadmořských výškách a oblastech s vysokou teplotou?

A: Ano. Tato řada je navržena speciálně pro venkovní použití se silnou přizpůsobivostí prostředí. Může fungovat normálně ve výškách ≤ 1000 m (vyšší nadmořské výšky lze přizpůsobit) a při teplotách od -40 ℃ do +40 ℃. to má vynikající odolnost proti vlhkosti, odolnost proti znečištění a odolnost proti korozi. Speciální antikorozní a úpravy proti námraze mohou být poskytovány podle požadavků uživatele.

Závěr

Transformátory řady Usune GW8 a GW13 (vysokonapěťový odpojovač pro systém neutrálního uzemnění transformátoru) jsou vysoce kvalitní produkty integrující pokročilé technologie, spolehlivou kvalitu a vynikající výkon. Jako a profesionální výrobce a dodavatel v Číně, Usune vždy nejprve dodržuje zásady kvality a především zákazníkům, kteří poskytují bezpečná, spolehlivá a účinná řešení vysokonapěťových elektrických zařízení pro celý svět zákazníky energetické soustavy. Mezi nimi se rozšířily produkty odpojovacích spínačů s neutrálním uzemněním uznání a důvěry ze strany zákazníků z energetického průmyslu díky jejich bohatým praktickým zkušenostem s aplikacemi a komplexní poprodejní servis.
