Vnitřní spínač zátěže Sf6

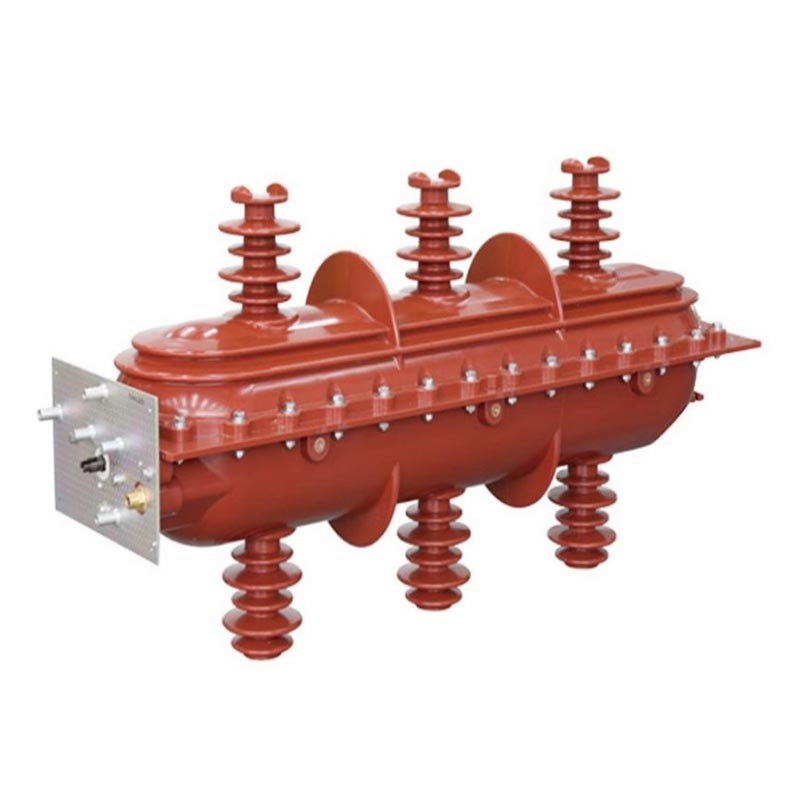

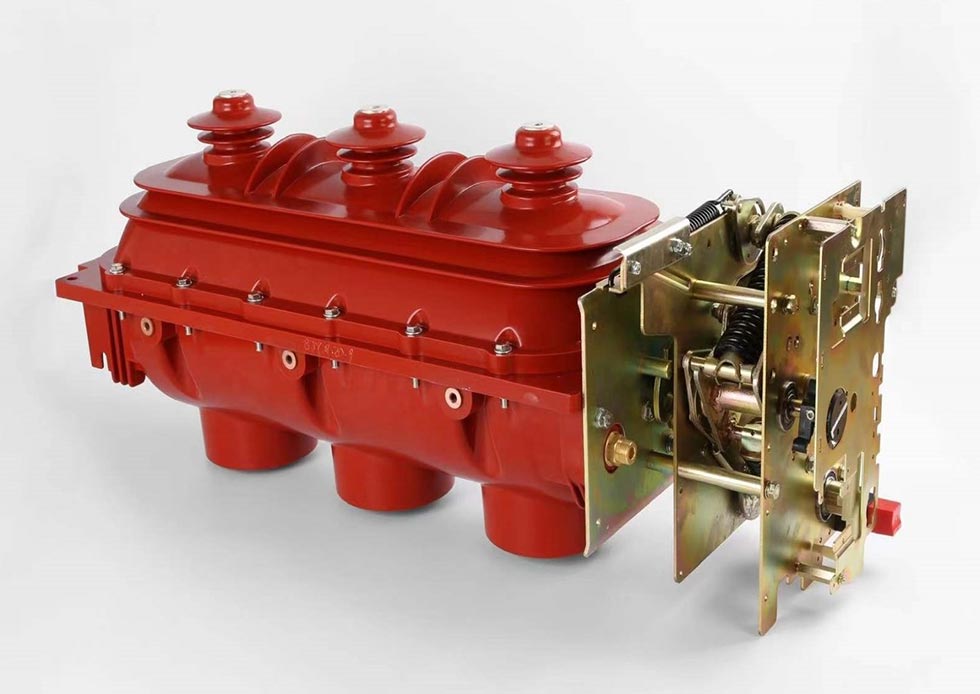

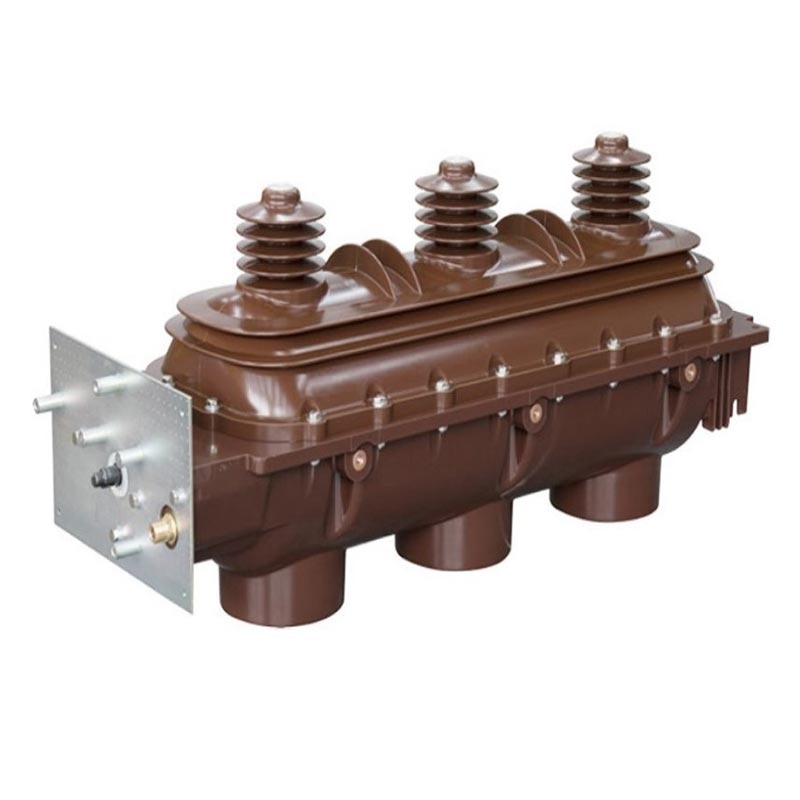

Usune Indoor Sf6 Load Switch je nová generace vysokonapěťového rozváděče speciálně navrženého pro vnitřní použití. scénáře distribuce energie. Vyvinutý profesionálním týmem výzkumu a vývoje Usune prošel komplexním typem testování a jeho výkon odpovídá normám GB3804, GB16926, IEC60265 a IEC60420.

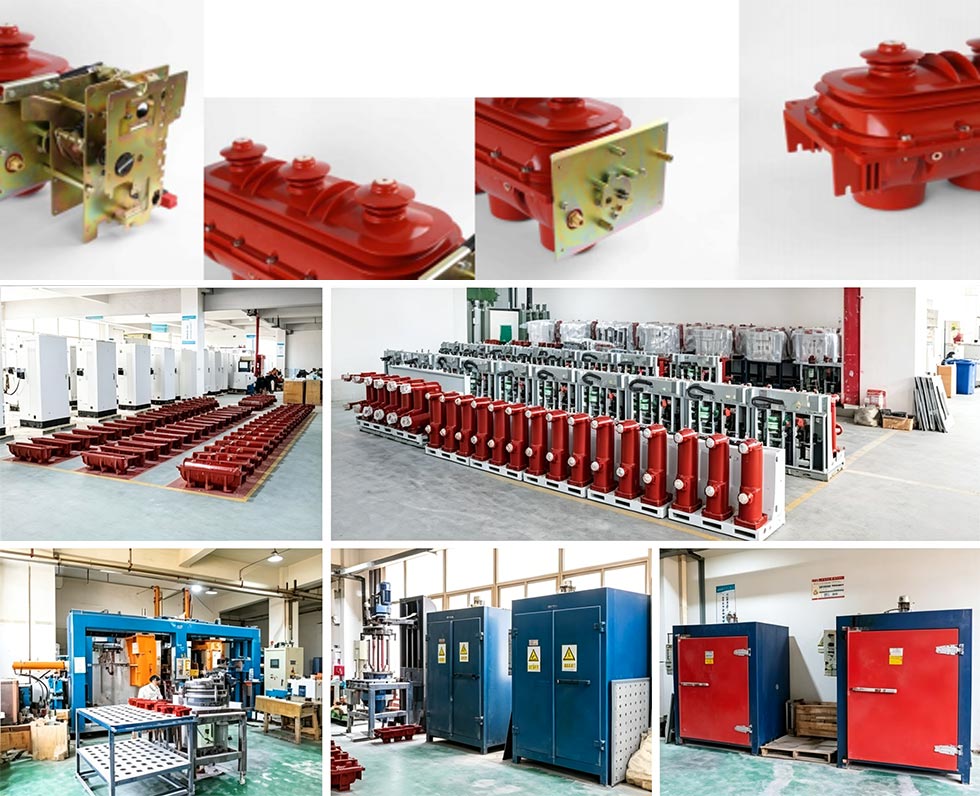

Jako profesionální výrobce vysokonapěťových elektrických zařízení má Usune standardizované výrobní závody v Čína, vybavená pokročilým výrobním zařízením a přísnými procesy kontroly kvality, aby bylo zajištěno, že každý produkt splňuje normy. Produkty používají plyn SF6 jako izolaci a médium pro zhášení oblouku, což nabízí takové výhody jako vysoká izolační pevnost, účinné zhášení oblouku, kompaktní konstrukce a dlouhá životnost řešení problémů se špatnou stabilitou a vysokými náklady na údržbu tradičních spínačů zátěže.

Základní technické parametry

1. Použitelné systémy: Třífázové AC 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Médium pro zhášení oblouku: plyn SF6 (inertní, netoxický, vysoká elektronegativita, s vysokou účinností na úrovni milisekund zhášení oblouku)
3. Ovládací mechanismus: Pružinový mechanismus (standardní ruční ukládání energie, volitelné elektrické otevírání a zavírání na dálkové ovládání)
4. Pracovní stav: Třípolohová zhášecí komora: "Close-Open-Ground"
5. Výkon těsnění: Vyhrazený dynamický a statický design těsnění, vybavený manometrem pro měření v reálném čase sledování

Rozsah aplikace

Vnitřní spínače zátěže SF6 jsou široce používány ve scénářích vnitřní distribuce energie, jako je průmysl a těžba podniky, výškové budovy, městské obytné oblasti, rozvodny, velká nákupní centra, letiště, metro a nemocnice pro spínání zátěžových proudů, řízení a ochranu obvodů a distribučních transformátorů; kdy jsou vybaveny dotykovým předním konektorem kabelu na výstupu, jsou zvláště vhodné pro kabelovou odbočku (spojovací) krabice.

Hlavní technické parametry

Konstrukční vlastnosti a bezpečnostní výhody

1. Vynikající izolace a struktura zhášející oblouk

Horní a spodní skořepina jsou vstřikovány z epoxidové pryskyřice a tvoří utěsněnou, plynem naplněnou vnitřní dutinu, která účinně izoluje vnější prostředí. Třípolohová zhášecí komora dokončuje uzavření, operace otevírání a uzemnění krok za krokem prostřednictvím rotace společného pohyblivého kontaktu, což zajišťuje čistotu stav a spolehlivý provoz. Plyn SF6 má vysokou dielektrickou pevnost a vynikající výkon při zhášení oblouku, rychlé uhašení oblouku vzniklého při spínání.

2. Spolehlivé těsnění a monitorování tlaku

Vnitřní spínač zátěže SF6 využívá vyhrazený dynamický a statický design těsnění, který poskytuje vynikající těsnění výkon a zabránění úniku plynu SF6. Na skříni mechanismu je viditelně umístěn manometr pro monitorování tlak plynu v reálném čase, což operátorům usnadňuje včasnou detekci potenciálních nebezpečí.

3. Komplexní bezpečnostní blokování

Mezi spínačem zátěže a uzemňovacím spínačem a mezi spínačem zátěže jsou instalována spolehlivá mechanická blokování uzemňovací spínač a přední dvířka (pro rozvod energie skříňového typu), zabraňující chybné obsluze a zajištění bezpečnost personálu a zařízení. Pro vylepšení je na výstupním konci opatřen vyrovnávací ochranný kryt izolační výkon.

4. Flexibilní provoz a prostorově úsporný design

Standardní konfigurace zahrnuje ruční pružinový ovládací mechanismus; volitelné elektrické otevírání a zavírání umožňuje dálkové ovládání. Jeho kompaktní konstrukce a malé rozměry jej předurčují pro malé výškové budovy rozvodny a další aplikace s omezeným instalačním prostorem.

Podmínky použití

1. Normální provozní podmínky

- Okolní teplota: -25℃～+40℃
- Nadmořská výška: Ne více než 2000 m
- Vlhkost: Denní průměrná relativní vlhkost <95%, měsíční průměr <90%; denní průměrný tlak par ≤2,2 kPa, měsíční průměr ≤1,8kPa

2. Zvláštní provozní podmínky

Podle normy GB/T11022-1999 musí vnitřní spínač zátěže Sf6 fungovat za normálních podmínek. Pokud nejsou splněny provozní podmínky (např. nadmořská výška přesahující 2000 m, nadměrná teplota a vlhkost atd.), prosím předem se poraďte s výrobcem, abyste zajistili normální provoz produktu.

Případ aplikace Real-World

Případová studie: China Urban Metro Power Distribution Project

Klíčová trasa metra vyžaduje spolehlivé vnitřní vysokonapěťové zátěžové spínače pro rozvodný systém stanice, vyžadující vysokou úroveň bezpečnosti zařízení, stability a kompaktnosti. Tento projekt vybral Usune FLN36-12D model, jehož kompaktní konstrukce je vhodná do omezeného prostoru metra. Jeho spolehlivé těsnění a zhášení oblouku zajišťuje stabilní provoz ve vlhkém podzemním prostředí. Od uvedení do provozu v roce 2024 nezaznamenal nulové selhání a získal od vlastníka projektu vysokou pochvalu.

FAQ

Q1: Co mám dělat, když manometr plynu SF6 na spínači ukazuje abnormální hodnotu?

A1: Okamžitě přestaňte používat spínač, abyste předešli poškození zařízení nebo bezpečnostním nehodám. Nejprve zkontrolujte únik plynu. Pokud nejsou žádné netěsnosti, počkejte, až se teplota obnoví, a sledujte, zda se tlak vrátí do normálu. Pokud tam je únik nebo tlak nelze obnovit, okamžitě kontaktujte tým poprodejního servisu Usune. The výrobce vyšle profesionální techniky, aby problém vyřešili.

Q2: Může být Usune Indoor SF6 Load Switch použit v prostředích nad 2000 m nadmořské výšky?

A2: Normální provozní výška nepřesahuje 2000 m. Vyšší nadmořské výšky ovlivní izolační výkon. Při použití v prostředí ve vysokých nadmořských výškách, konzultujte s Usunem předem. Jako profesionální dodavatel můžeme poskytnout přizpůsobené řešení a upravit konstrukci izolace tak, aby byl zajištěn stabilní provoz.

Q3: Jak často vyžaduje produkt údržbu a jaké jsou hlavní položky údržby?

A3: Za normálních podmínek se doporučuje komplexní údržba každé 1-2 roky. Mezi základní položky patří: (1) Kontrola tlaku plynu SF6 a těsnění; (2) Kontrola spolehlivosti mechanických blokovacích zařízení; (3) Čištění spínače a povrchy skříně mechanismu; (4) Kontrola přesnosti ukazatelů polohy; (5) Kontrola ovládacího mechanismu a přidání lubrikantu podle potřeby. Podrobnosti naleznete v návodu k produktu nebo kontaktujte poprodejní servis. Usune také poskytuje profesionální školení údržby.

Závazek značky a poprodejní servis

Jako profesionální výrobce a dodavatel vysokonapěťových elektrických zařízení má Usune standardizovanou výrobu závody v Číně. V souladu se zásadou „Kvalita na prvním místě, bezpečnost na prvním místě“ podléhají všechny produkty přísné kvalitě kontrola před opuštěním továrny, splnění příslušných certifikačních norem pro zajištění autority produktu a spolehlivost.

Poskytujeme komplexní poprodejní služby včetně pokynů k instalaci, uvedení do provozu, údržby a technické školení. Náš poprodejní tým se skládá ze zkušených profesionálních techniků, kteří rychle reagují potřeb a poskytovat efektivní řešení. Vždy dodržujeme základní koncept „Vše pro bezpečné používání elektřiny“ a spolupracovat s uživateli na vytvoření bezpečného a stabilního prostředí pro distribuci energie.
