Spínač přerušení zátěže Rmu

Usune RMU Break Break Switch obsahuje především tři typy nezávisle vyvinutých produktů: vnitřní AC vysokonapěťové spínače zátěže SF6, kombinované spotřebiče odpínače a pojistky zátěže a spínače zátěže na kabelové hlavě, pokrývající modely FLN36-12D (spínač zátěže) a FLRN36-12D (kombinovaný spotřebič zátěžový spínač-pojistka). Tyto produkty mohou splňovat potřeby různých scénářů distribuce energie a jsou zvláště vhodné pro komplex provozní požadavky čínského energetického systému. Jako hlavní produkt společnosti Zhejiang Usune Electric Co., Ltd switch se vyrábí v moderní továrně společnosti, která prochází přísným testováním kvality v průběhu celého procesu zajistit stabilní a spolehlivý výkon.

Hlavní výhody

1. Usune se již mnoho let hluboce podílí na výzkumu a vývoji a výrobě vysokonapěťových elektrických zařízení, shromažďování bohatých zkušeností s aplikacemi v terénu. Odpínač zátěže RMU byl široce používán v tisících projekty jak v tuzemsku, tak i v zahraničí, ověřující jeho přizpůsobivost a spolehlivost v různých prostředích.

2. Přepínač RMU Load Break Switch byl nezávisle vyvinut profesionálním týmem výzkumu a vývoje Usune, který absorbuje pokročilé zahraničních technologií a optimalizaci jeho designu tak, aby vyhovoval skutečným charakteristikám čínského energetického systému. Jeho Princip zhášení oblouku, konstrukční návrh a ovládací mechanismus, to vše odráží hluboké odborné znalosti v oboru v oblasti vysokonapěťových spínacích zařízení.

3. Výrobek prošel úplnou sadou typových testů a jeho výkon plně vyhovuje normám GB 3804, GB 16926, IEC 60265 a IEC 60420, což prokazuje jeho technickou autoritu a shodu.

4. Díky speciální dynamické a statické těsnicí struktuře se může pochlubit vynikajícím těsnicím výkonem a je vybaven s vizuálním tlakoměrem pro monitorování v reálném čase. Spolehlivá mechanická blokování zajišťují provozní bezpečnost. Jak Profesionální výrobce Usune poskytuje komplexní poprodejní servis, čímž dále zvyšuje důvěru zákazníků.

Strukturální vlastnosti

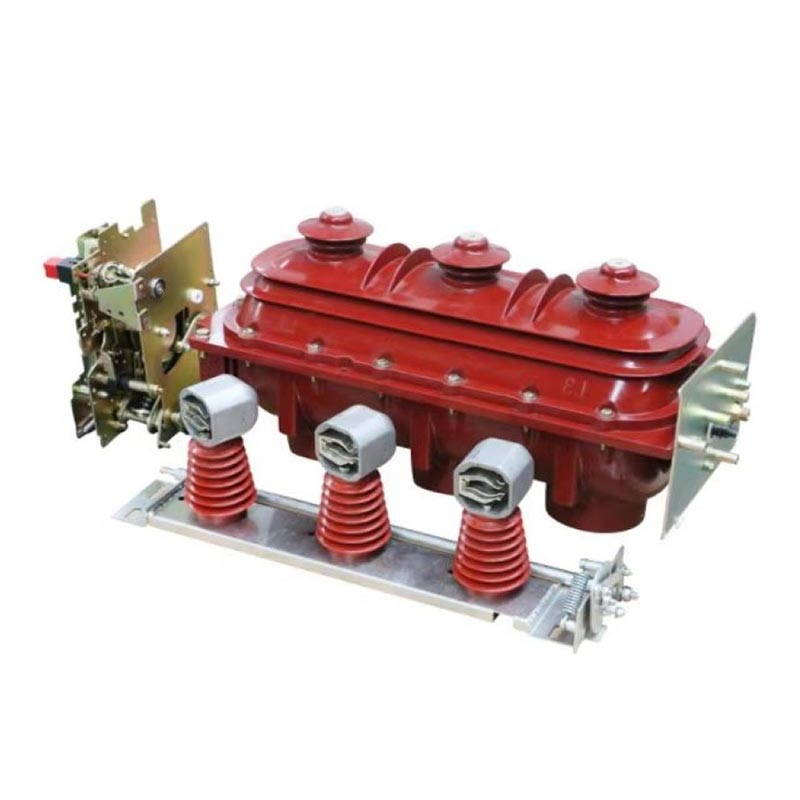

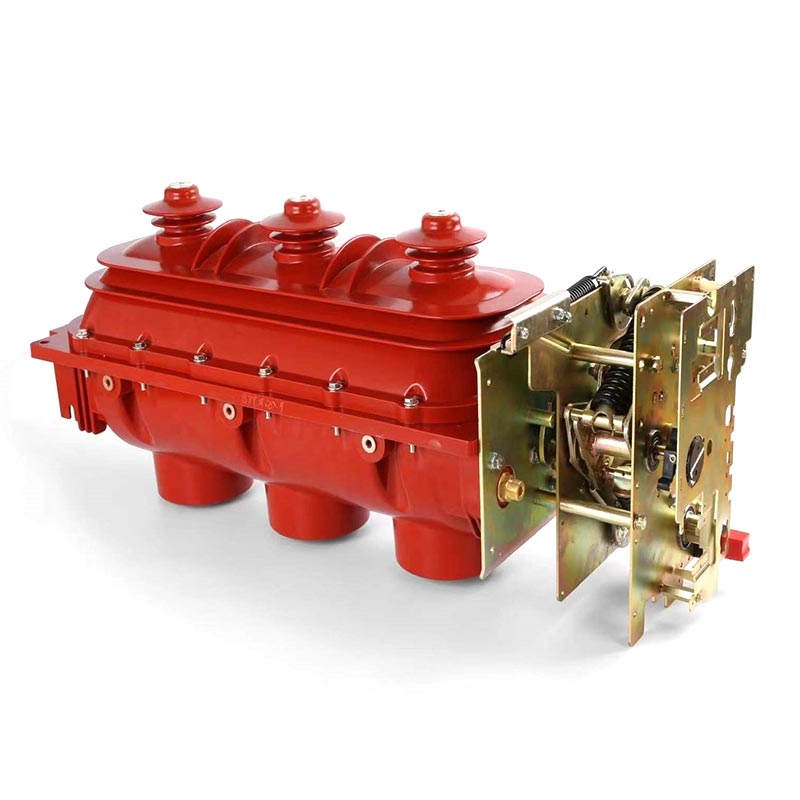

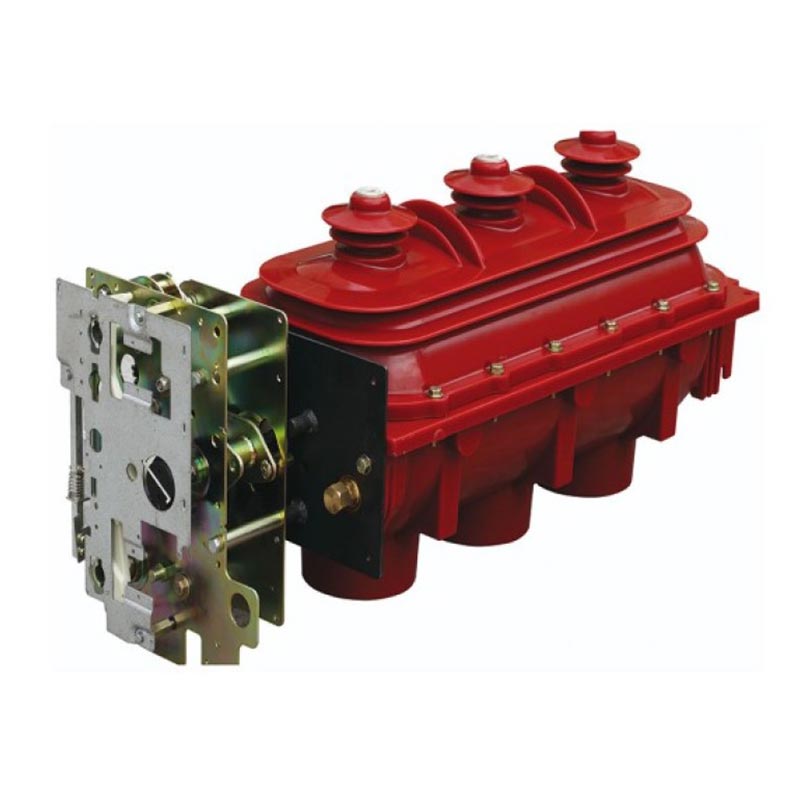

1. Spínač zátěže a kombinované elektrické spotřebiče se skládají z jednotného izolovaného pouzdra, tělesa spínače, pružiny ovládací mechanismus, držák pojistky a systém vypínání pojistky. Spínače zátěže na kabelové hlavě jsou vybaveny a vyhrazené izolované pouzdro a univerzální pružinový ovládací mechanismus.

2. Horní a spodní kryty jsou odlity epoxidovou pryskyřicí, aby vytvořily utěsněnou vnitřní dutinu naplněnou plynem. Rotace společný pohyblivý kontakt dosahuje tří poloh: "zavírání", "otevření" a "uzemnění", což zajišťuje flexibilní a spolehlivé spínání.

3. Přední strana skříně mechanismu je vybavena manometrem SF6 a ukazatelem polohy. Pozice Indikátor je přímo spojen s pohyblivým kontaktním hnacím hřídelem, což zajišťuje přesnou a spolehlivou indikaci.

4. Port pro uvolnění tlaku je umístěn na zadní straně krytu. V případě vnitřního přetlaku v důsledku poruchy, plyn je vypouštěn zpět, což zabraňuje vystřikování dopředu a zajišťuje bezpečnost personálu.

5. Mezi spínačem zátěže a uzemňovacím spínačem a mezi spínačem zátěže jsou zajištěna spolehlivá mechanická blokování uzemňovací spínač a přední dvířka (přizpůsobení panelu), aby se zabránilo riziku nesprávné funkce.

6. Spínače zátěže namontované na kabelových svorkách jsou vybaveny předními kabelovými konektory s ochranou proti dotyku, které podporují vysoké napětí kabelové spoje na vstupním i výstupním konci a jsou speciálně navrženy pro kabelové odbočky/spojky krabice.

Princip zhášení oblouku

Přepínač RMU Break Break používá plyn SF6 jako médium pro zhášení oblouku a vykazuje vynikající zhášení oblouku výkon. Když spínač přeruší proud, pohyblivý a pevný kontakt se oddělí a vytvoří oblouk. Oblouk, poháněný permanentním magnetickým polem, se rychle otáčí kolem kontaktů, čímž se dosahuje rychlé deionizace a ochlazení, zhasnutí v aktuálním bodě průletu nulou; po vylomení, dvoulamová mezera s vysokou úrovní Izolační izolace je vytvořena, což má za následek silnou vypínací schopnost, minimální opotřebení kontaktů a dlouhou elektrickou energii život.

Operační mechanismus

1. Ruční pružinový ovládací mechanismus typu II

Používá se pro spínání, zavírání, vypínání a uzemňování zátěžového spínače. Ovládání horního ovládacího otvoru uzemňovací spínač a spodní provozní otvor ovládá spínač zátěže; po zavření výlet pruží synchronně ukládá energii a vypnutí lze uvolnit pouze ručním tlačítkem nebo signálem pojistky.

2. Elektrický pružinový ovládací mechanismus typu II

Tato konstrukce založená na ručním mechanismu přidává zařízení pro ukládání energie motoru a vypínací cívku. Ruční i elektrické provoz jsou nezávislé a vzájemně se neruší. Podporuje dálkové ovládání a ovládání napětí zahrnuje AC220V, DC220V, DC110V a DC48V.

Provozní podmínky

1. Normální provozní podmínky

- Teplota okolí: −25 °C ~ +40 °C
- Nadmořská výška: Ne více než 2000 m
- Vlhkost: Průměrná denní relativní vlhkost ≤95 %; měsíční průměrná relativní vlhkost ≤90 %; denní průměr vodní páry tlak ≤2,2 kPa; měsíční průměrný tlak vodní páry ≤1,8 kPa
- Okolní vzduch bez značného množství prachu, kouře, korozivních/hořlavých plynů, výparů a znečištění solnou mlhou
- Vnější vibrace a seismické interference jsou zanedbatelné
- Amplituda elektromagnetického rušení indukovaného sekundárním obvodem ≤1,6 kV

2. Zvláštní provozní podmínky

Podle GB/T 11022-1999 "Společné technické požadavky na normy pro vysokonapěťová spínací a řídicí zařízení", spínač by měl fungovat za normálních podmínek; pokud se skutečné provozní podmínky odchylují od normálního rozsahu (jako je nadmořská výška přesahující 2000 m, nadměrná teplota, vysoká vlhkost a snadná kondenzace atd.), uživatel potřebuje k dohodě s výrobcem.

Hlavní technické parametry

Technické parametry pojistek

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Skutečné aplikační případy

Případ 1: Projekt distribuce energie v obytné komunitě v Hangzhou, Čína Velká rezidenční komunita v Hangzhou s vysokými požadavky na stabilitu a bezpečnost napájecího zdroje zvolilo přerušení zátěže Usune FLRN36-12D odpínač-pojistkový kombinovaný spotřebič jako jeho hlavní distribuční zařízení po srovnání. Instalováno v obecní rozvodny, odpovídá za spínání a ochranu elektrického vedení pro 8 bytových budov (1200 domácností). Od uvedení do provozu v roce 2024 zařízení fungovalo stabilně po dobu více než 12 měsíců bez jakéhokoli vypnutí nebo výpadku proudu. Jeho spolehlivá vzájemně propojená konstrukce a výkon při zhášení oblouku SF6 účinně předcházet výpadkům elektřiny způsobeným poruchovými proudy a zajistit obyvatelům normální život. Jako dodavatel pro Tento projekt poskytl Usune pokyny k instalaci na místě a služby pravidelné údržby, což si vysloužilo velkou pochvalu od správy obecního majetku a obyvatel.

FAQ

Q1: Jaké standardy splňuje Usune RMU Load Break Switch a jak je zaručen jeho spolehlivý výkon?

A1: Produkt prošel úplnou sadou typových testů a jeho výkon plně vyhovuje normě GB 3804 "3kV～63kV AC Vysokonapěťový odpínač zátěže", GB 16926 "Kombinovaný spotřebič odpínače vysokého napětí-pojistka" a IEC 60265 a normy IEC 60420. Kromě toho je produkt nezávisle vyvinutý společností Usune s přísnou kontrolou kvality v celém procesu od nákupu surovin až po tovární výrobu a testování. Jeho jedinečná dynamika a statická těsnící struktura, monitorování tlaku v reálném čase a spolehlivé mechanické blokování, to vše zajišťuje dlouhou životnost stabilní provoz.

Q2: Může být Usune RMU Break Break Switch použit ve speciálních prostředích, jako je vysoká nadmořská výška a vysoká vlhkost?

A2: Produkt je navržen tak, aby byl kompatibilní s normálními provozními podmínkami (nadmořská výška ≤ 2000 m, teplota −25 °C ~ +40 °C atd.). Pokud se skutečné provozní podmínky odchylují od normálního rozsahu (např. nadmořská výška přesahující 2000 m, nadměrná teplota, vysoká vlhkost a kondenzace), uživatelé se musí poradit s výrobcem (Zhejiang Usune Electric Co., Ltd.) předem. Profesionální tým výzkumu a vývoje společnosti Usune může poskytnout přizpůsobená řešení na základě konkrétních požadavků prostředí pro zajištění stabilního provozu produktu.
