Spínač izolace vnitřního vzduchu

Vnitřní vzduchový izolační spínač řady Usune GN je hlavní vysokonapěťový elektrický produkt vyvinutý nezávisle Zhejiang Usune Electric Co., Ltd., přední dodavatel vysokonapěťových elektrických zařízení v Číně. Integrace nejnovější domácí technologie výzkumu a vývoje a výrobní procesy, je speciálně navržen pro silnoproud provozní podmínky na vývodech generátorů velkých elektráren a oceláren, čímž se zaplní mezera na trhu pro vysoce výkonné vnitřní vysokoproudé odpojovače.

Tento spínač se vyznačuje flexibilní konstrukcí, která umožňuje jeho sestavení do tří nezávislých jednopólových jednotky nebo nakonfigurované jako třípólové integrované zařízení tak, aby vyhovovalo různým prostorovým uspořádáním a požadavkům na použití, v závislosti na potřebách instalace na místě. Jeho hlavní funkcí je zajistit spolehlivé odpojení napájení během provozu údržba elektrických zařízení a systémů. Vytvořením jasného přerušení obvodu zajišťuje bezpečnost personál údržby a integritu zařízení splňující základní bezpečnostní požadavky na izolaci vysokého napětí energetické systémy.

Design produktu a popis modelu

1. Výhody konstrukčního návrhu

Řada Usune GN využívá vědecky robustní konstrukční design, který kombinuje kompaktní uspořádání a pohodlí operace. Třípólová integrovaná konfigurace efektivně šetří instalační prostor a přitom je nezávislá jednopólový design usnadňuje individuální údržbu a výměnu, zvyšuje flexibilitu produktu a udržovatelnost. Spínač používá vysoce kvalitní vodivé a izolační materiály, zajišťující vynikající vodivost při současném zlepšení izolačního výkonu a životnosti, splňující požadavky na dlouhodobý stabilní provoz vnitřní vysokonapěťové prostředí.

2. Vysvětlení kódu modelu

Čísla modelů vnitřního vzduchového izolačního spínače řady Usune GN se řídí standardizovanými pravidly kódování, která jsou jasná a snadno pochopitelné, což zákazníkům umožňuje vybrat si vhodnou specifikaci podle jejich skutečných potřeb. Typické modely jsou GN□--20DW/8000--80. Konkrétní významy každého kódu (zleva doprava) jsou následující:

- G: Odpojovací spínač (hlavní typ produktu, indikující hlavní funkci produktu odpojení napájení)
- N: Vnitřní typ (označuje, že produkt je určen pro vnitřní instalaci)
- □: Sériové číslo designu (rozlišuje různé verze designu v rámci stejné série)
- 20: Jmenovité napětí (jednotka: kV, udává nejvyšší napětí, které spínač stabilně vydrží)
- D: Spínač s uzemněním (vybavený funkcí uzemnění pro zajištění bezpečného vybití během údržby)
- W: Typ proti znečištění (vylepšený výkon proti znečištění, vhodný pro drsná vnitřní prostředí s vysokým úrovně znečištění)
- 8000: Jmenovitý proud (jednotka: A, udává maximální proud, který spínač trvale vydrží)
- 80: Jmenovitý krátkodobý výdržný proud (jednotka: kA, udává maximální zkratový proud, který může spínač vydržet ve stanovené době)

Technické parametry

Usune dodržuje zásadu profesionální preciznosti; Izolace vnitřního vzduchu řady GN... Vypínač se může pochlubit komplexní technické parametry, které splňují různé potřeby v různých průmyslových scénářích. Všechny parametry podléhají přísné tovární testování a ověřování pro zajištění souladu s normami a stabilního výkonu produktu:

- Jmenovité napětí: 12 kV, 20 kV, 35 kV (Tři specifikace pro různé konfigurace vysokonapěťového energetického systému)
- Jmenovitý proud: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (Osm specifikací pro vysoký proud podmínky na výstupech generátoru)
- Typ produktu: neuzemněný, s jedním uzemněním, typ s průchozí stěnou (tři typy pro různé instalace prostředí a funkční požadavky)

Podmínky použití

1. Okolní teplota: -50℃～+50℃ (stabilní provoz v prostředí s extrémní teplotou)
2. Nadmořská výška: ≤ 2000 m (Adaptabilita může být na vyžádání zvýšena pro výšky ≥ 2 500 m)
3. Tlak větru: ≤700Pa (ekvivalent rychlosti větru ≤34m/s, vhodné pro dobře větrané vnitřní prostředí)
4. Seismická intenzita: ≤8 (odolává mírným dopadům zemětřesení, zajišťuje stabilní provoz v podmínkách náchylných k zemětřesení oblasti)
5. Tloušťka ledu: ≤ 20 mm (vhodné pro chladné vnitřní prostředí, kde je možná námraza)
6. Stupeň znečištění: Třída III, IV (provedení odolné proti znečištění, vhodné pro vnitřní prostředí s vysokou prašností popř. chemické znečištění)
7. Místo instalace: Bez nebezpečí hořlavosti a výbušnosti, chemické koroze a silných vibrací (zvláštní podmínky použití mohou být stanoveny na základě jednání mezi uživatelem a výrobcem)

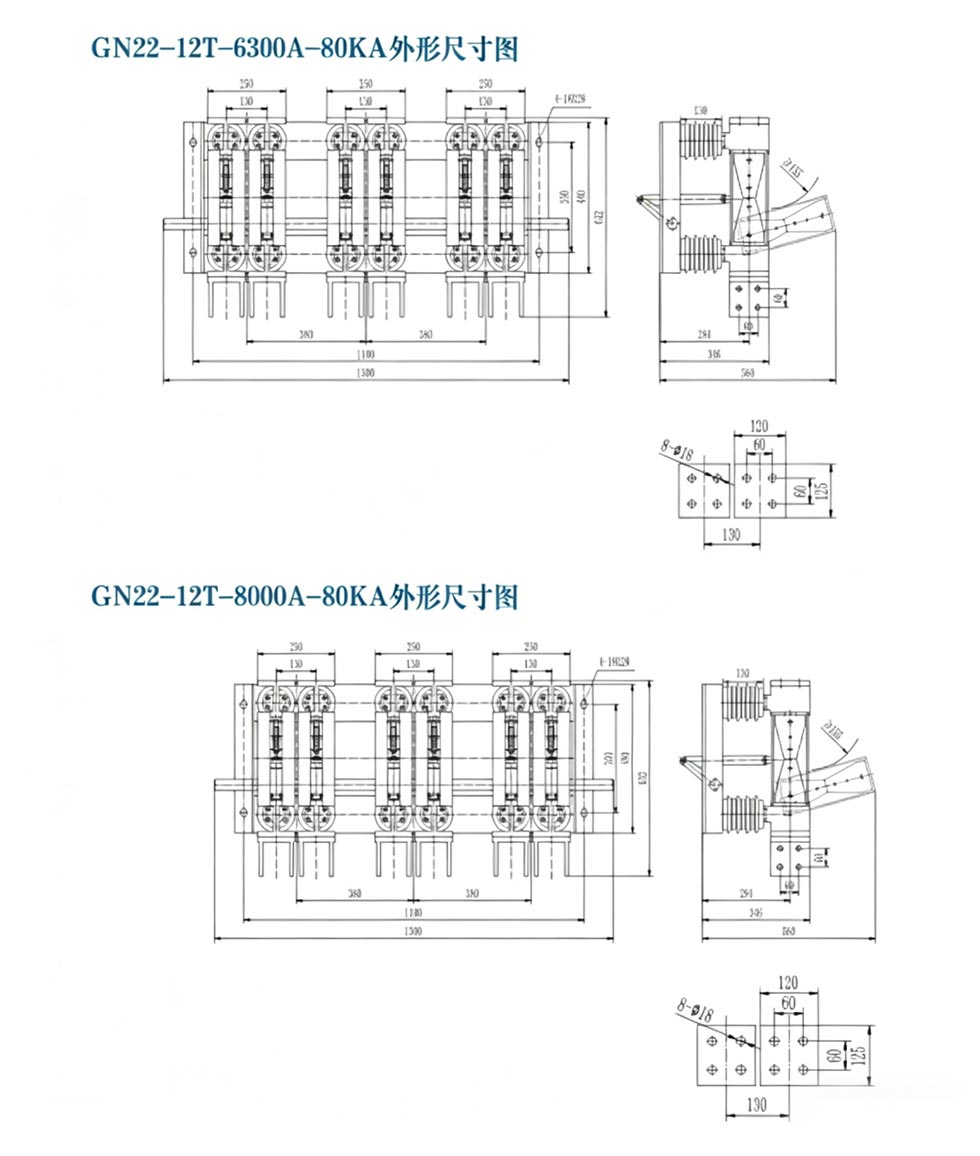

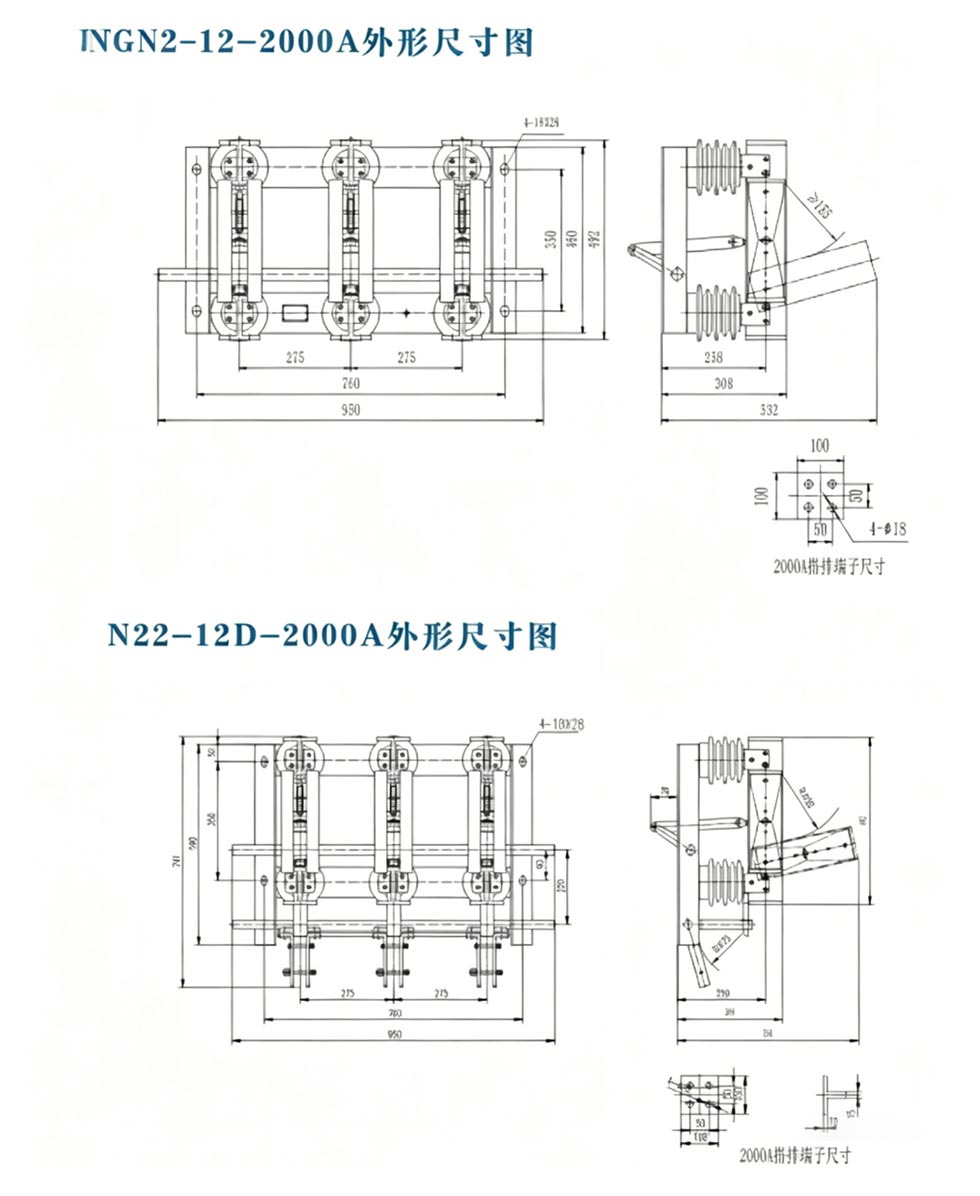

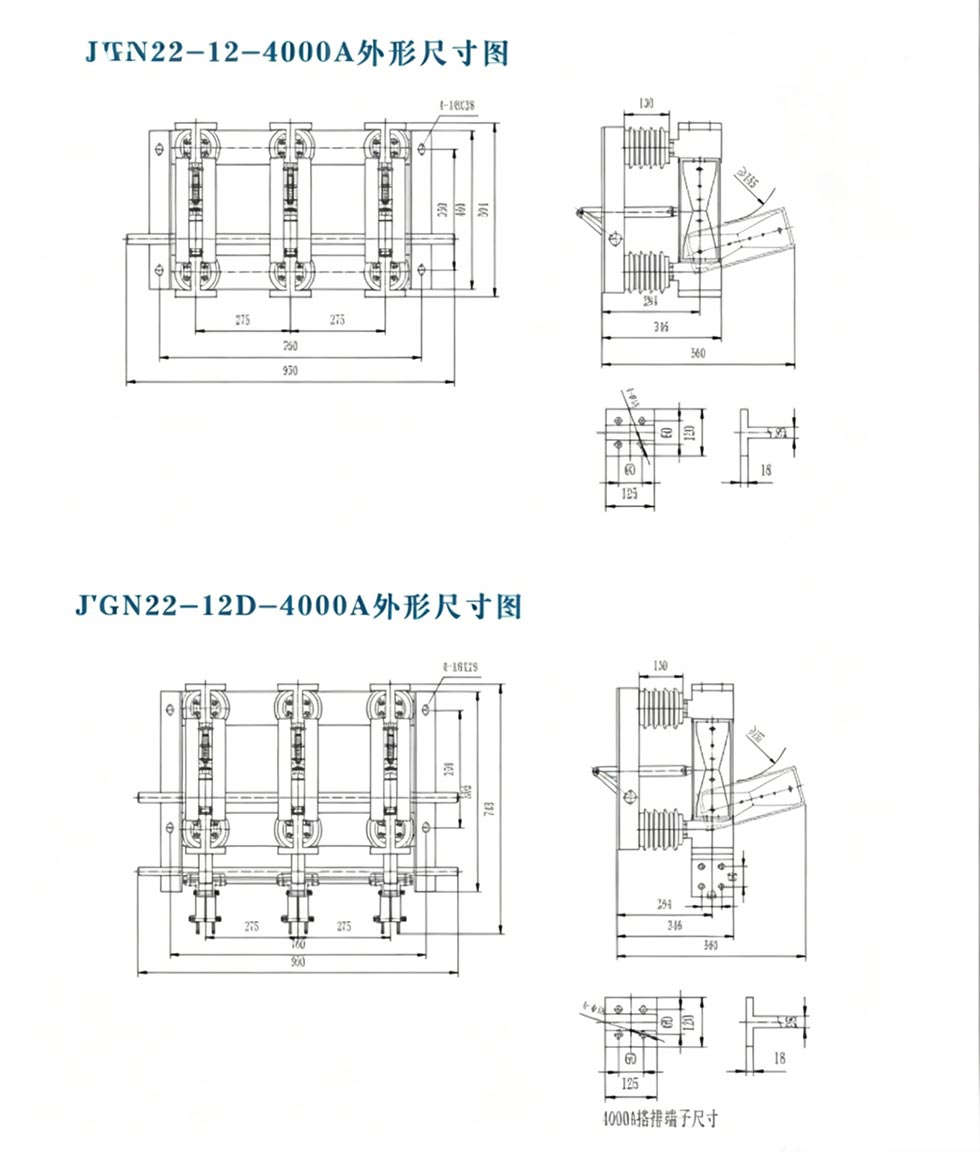

Vnější rozměr

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Případ aplikace v reálném světě

Případová studie: Velká uhelná elektrárna v Shandongu v Číně

Velká uhelná elektrárna v provincii Šan-tung v Číně s instalovaným výkonem 2×600 MW vyžaduje vysokonapěťový vypínač na výstupu generátoru pro zajištění bezpečné údržby generátorových jednotek a napájení systém. Po hloubkovém zkoumání a srovnání zvolila elektrárna Usune řady GN 20kV/8000A indoor vysokonapěťový odpojovač (s uzemňovacím spínačem, typ odolný proti znečištění). Jako určený výrobce Usune poskytuje přizpůsobené pokyny k instalaci a poprodejní servis. Produkt funguje stabilně tři let od jeho nasazení v roce 2023.

Během provozu spínač vydržel test vysokého proudu a drsného vnitřního prostředí (úroveň znečištění IV) bez jakýchkoli závad, jako je špatný kontakt nebo poškození izolace. Účinně splnilo úkol izolace napájení při údržbě generátorového soustrojí, zajištění bezpečnosti personálu údržby a normálního provozu el rostlina. Zákazník vysoce uznává výkonnost produktu a profesionální služby Usune a podepsal a dlouhodobou smlouvu o spolupráci s Usune, která ji určila jako dodavatele odpojovačů.

FAQ

Q1: Jaká je základní funkce spínače izolace vnitřního vzduchu řady Usune GN a lze jej použít k přerušení zatěžovací proud?

A1: Základní funkcí je zajistit spolehlivé odpojení napájení během údržby elektrického zařízení a systémy. Vytvořením jasného přerušení okruhu zajišťuje bezpečnost personálu údržby a zařízení. to Je důležité zdůraznit, že tento produkt je zařízení pro odpojení napájení, nikoli odpínač zátěže. To nemůže použít k přerušení zatěžovacího proudu nebo zkratového proudu; lze jej provozovat pouze při nezatíženém obvodu popř po přerušení zatěžovacího proudu jiným spínacím zařízením.

Otázka 2: Může být vnitřní vzduchový izolační spínač řady Usune GN přizpůsoben tak, aby vyhovoval specifickým podmínkám použití na místě?

A2: Ano. Jako profesionální výrobce má Usune komplexní možnosti výzkumu a vývoje a přizpůsobení. pro uživatelé se zvláštními podmínkami použití (jako je nadmořská výška ≥2500 m, zvláštní úrovně znečištění nebo speciální instalace prostorové požadavky), můžeme se zapojit do hloubkové komunikace a upravit design a parametry produktu na základě skutečné podmínky na místě, poskytování přizpůsobených řešení. Speciální podmínky použití jsou určeny prostřednictvím jednání mezi uživatelem a výrobcem, aby se zajistilo, že produkt je vhodný pro práci na místě prostředí a skutečných potřeb.
