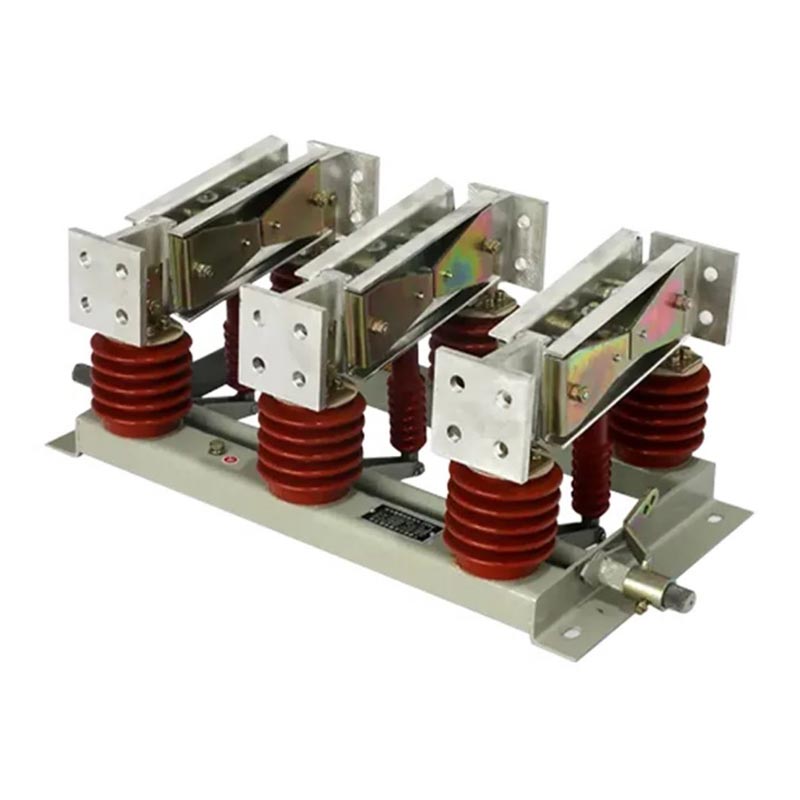

Odpojovací spínač 12kv 10kv 1000a 1250a

Usune odpojovací spínač 12kV 10kV 1000A 1250A je základní produkt vyvinutý společností se zaměřením na potřeby průmyslové rozvody vysokého napětí. Je speciálně navržen pro výstupy generátoru a vysokého napětí systémy, které se přizpůsobují napěťovým úrovním 10 kV a 12 kV a pokrývají hlavní proudové specifikace 1000 A a 1250A.

Odpojovač 12kV/10kV/1000A/1250A se skládá ze tří nezávislých jednopólových jednotek a může být také flexibilně konfigurován jako třípólové integrované vysokonapěťové elektrické zařízení. Má kompaktní strukturu, pohodlné provozu a spolehlivé izolace. Jako vlajkový produkt vyvinutý vlastními silami splňuje požadavky na izolaci, uzemnění a požadavky na prevenci znečištění za různých provozních podmínek. Dosahuje spolehlivého přepínání obvodů pod stav naprázdno, tvořící jasně viditelnou izolační přestávku, zajišťující bezpečnost personálu údržby před zdroj.

Hlavní výhody

1. Pokročilá technologie a stabilní výkon

- Integruje nejnovější domácí vysokonapěťovou elektrickou technologii, optimalizuje vodivý obvod a izolaci design, snižuje přechodový odpor a zlepšuje nosnost vysokého proudu;
- Podporuje vnitřní (N) a venkovní konfigurace, s volitelným uzemňovacím spínačem (D) a typy odolnými proti znečištění (W) přizpůsobit se složitým provozním podmínkám;
- Používá vysoce pevné izolační materiály a kovové součásti odolné proti korozi, které odolávají stárnutí a korozi, prodloužení životnosti.

2. Vyhovující a certifikované, bezpečné a spolehlivé

- GB 1985-2014 "Vysokonapěťové odpojovače střídavého proudu a uzemňovací spínače"
- GB/T 11022-2011 "Společné technické požadavky na normy pro vysokonapěťová spínací a řídicí zařízení"
- DL/T 486-2010 "Technické podmínky pro objednávání vysokonapěťových střídavých odpojovačů a uzemňovacích spínačů"
- DL/T 593-2006 "Technické požadavky na vysokonapěťová spínací a řídicí zařízení"

3. Silná přizpůsobivost a široká škála aplikací

- Specifikace napětí/proud: 10kV, 12kV; 1000A, 1250A, rozšiřitelné na modely s vysokým proudem 2000A-10000A;
- Dostupné typy: neuzemněné, s jedním uzemněním, typ s průchozí stěnou, splňující různé požadavky na instalaci;
- Tolerance prostředí: Široký rozsah provozních teplot -50 ℃ až +50 ℃, nadmořská výška ≤ 2000 m (přizpůsobitelné pro nadmořské výšce nad 2500 m), odolné proti zemětřesení o síle 8, 20 mm... Odolné proti námraze, vhodné pro třídu III a IV znečištěné oblasti.

Technické parametry

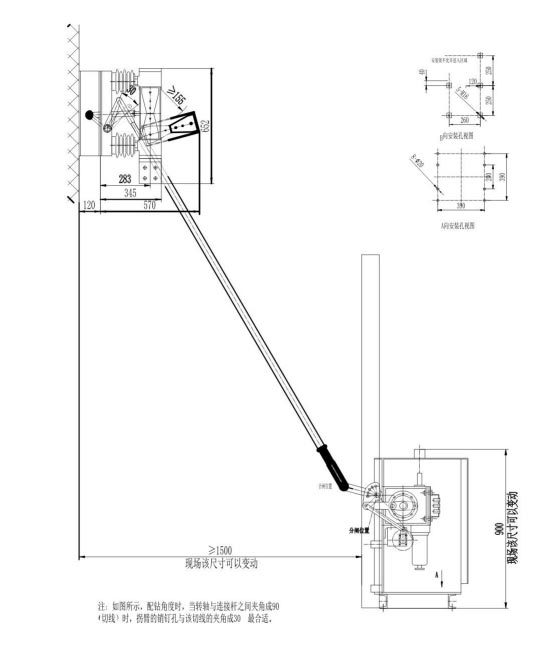

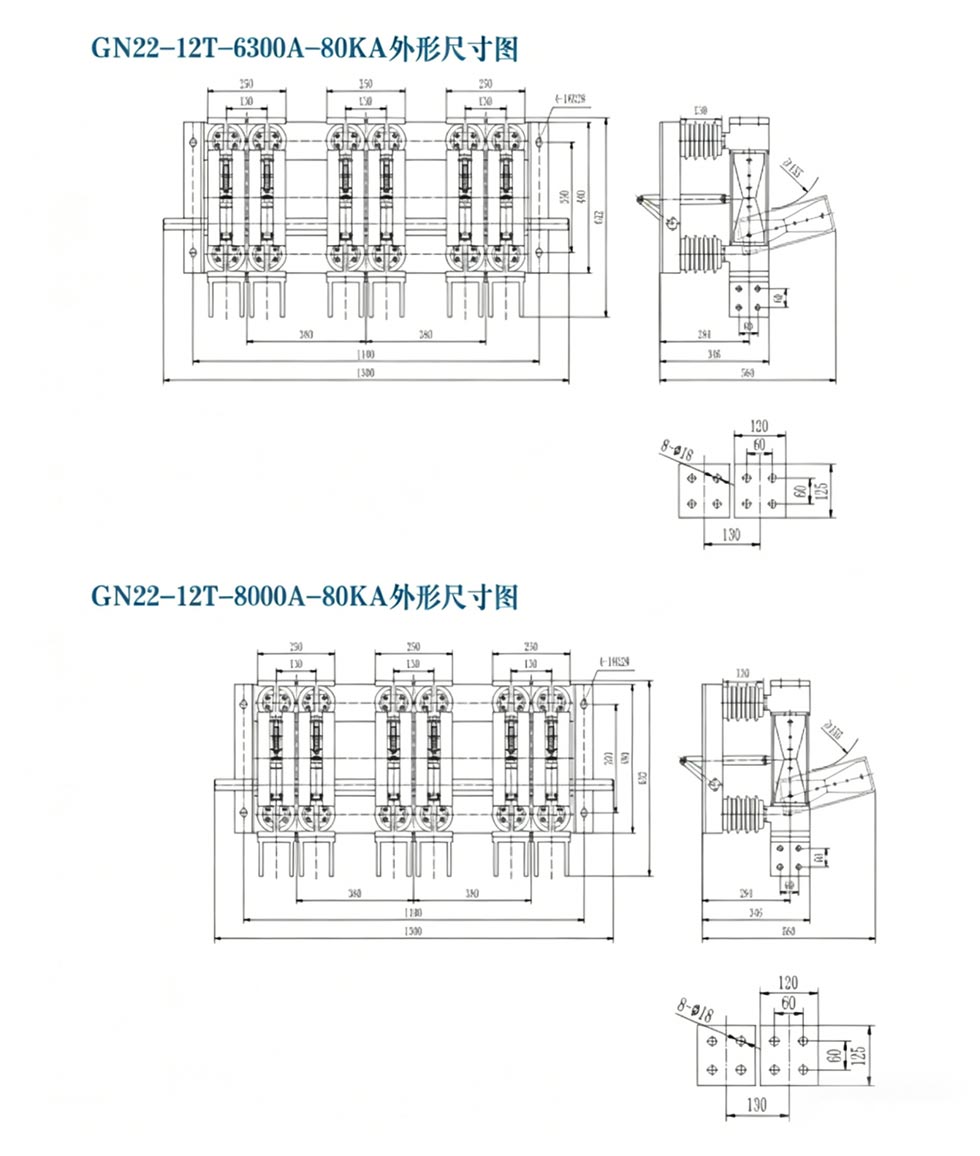

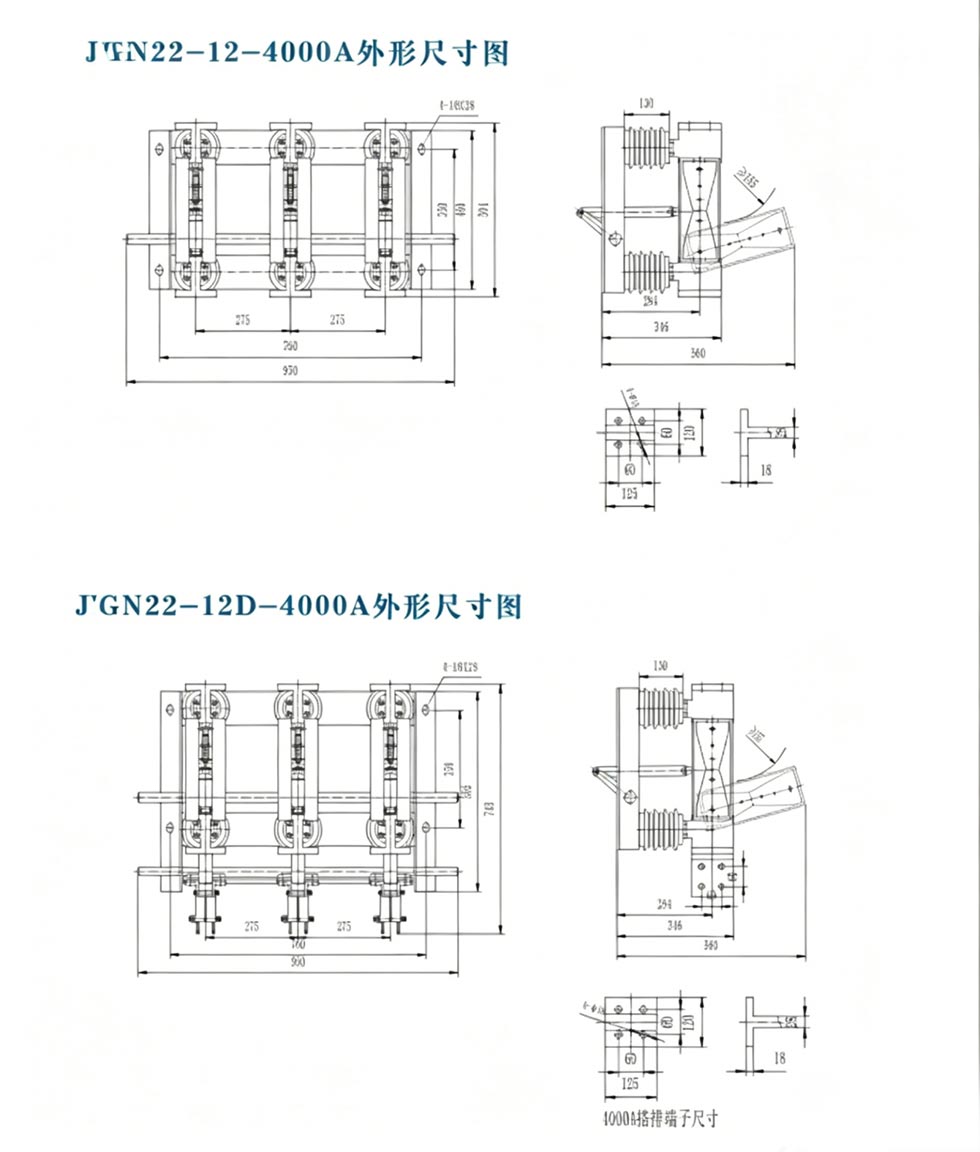

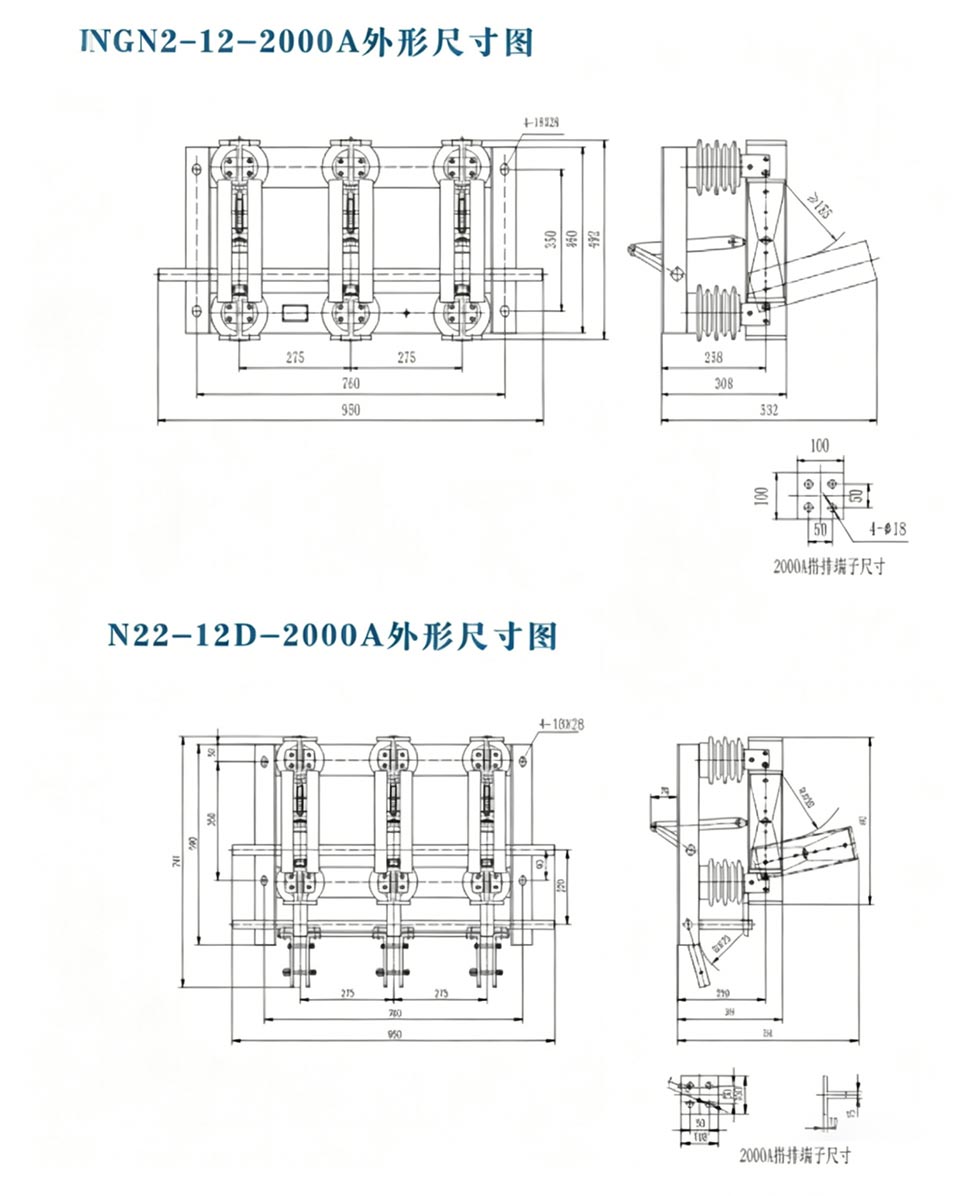

Vnější rozměr

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Skutečné případy použití

Případ 1: Modernizace rozvodného systému 12 kV ve velké ocelárně

Státem vlastněná ocelárna potřebovala modernizovat své 12kV vysokonapěťové rozvodné zařízení pro izolaci místností. The Hlavními problémy byly vysokoproudé vytápění, špatná ochrana před znečištěním venkovního prostředí a vysoká bezpečnostní rizika při údržbě. The Byl vybrán odpojovač Usune GN□-12DW/1250A (s uzemněním a ochranou proti znečištění), vhodný pro drsné venkovní prostředí prašné prostředí. Jeho jmenovitý proud 1250A splňuje požadavky na provoz při plném zatížení ocelářské výroby linka.

- Výsledky realizace: Zařízení je v provozu 2 roky bez přehřívání a izolace selhání. Funkce uzemnění je spolehlivá a přerušení izolace je během údržby jasné. Údržba efektivita se zvýšila o 40 %, což má za následek dlouhodobé hromadné objednávky od zákazníka.

Případ 2: Izolace výstupu generátoru 10 kV ve velké tepelné elektrárně

Tepelná elektrárna o výkonu 300 MW potřebná pro konfiguraci izolačního zařízení na výstupu generátoru 10 kV, vyžadující přizpůsobivost ve velké nadmořské výšce, stabilita vysokého proudu a odolnost proti vibracím. Vnitřní jednotka Usune GN□-10/1000A Byl vybrán odpojovací spínač s přizpůsobeným řešením zesíleným ve vysokých nadmořských výškách vhodným pro oblasti závodu s nadmořských výškách ≤2200 m a odolný vůči silným vibracím.

- Výsledky implementace: Zařízení fungovalo stabilně po dobu 3 let, odolávalo vlivům velkých proudů na výstupu generátoru, aniž by došlo k selhání nebo selhání funkce, což poskytuje bezpečnou izolační ochranu jednotky údržbu a stát se příkladem srovnávací aplikace v elektrárnách.

FAQ

Q1: Jaký je hlavní rozdíl mezi Usune Disconnect Switch 12kV 10kV 1000A 1250A a obyčejným odpojovačem přepínače?

Odpověď: Hlavní rozdíl spočívá ve vysoké proudové zatížitelnosti a přizpůsobivosti prostředí. Obyčejný odpojovací spínače mají jmenovitý proud ≤630A, zatímco produkty Usune se zaměřují na vysoký proud 1000A a 1250A scénáře, optimalizace vodivé struktury pro snížení tvorby tepla; zároveň podporují přizpůsobení pro vnitřní/venkovní použití, ochranu před znečištěním, uzemnění atd. a vydrží extrémní teploty od -50℃ do +50℃, díky čemuž jsou vhodné do náročných podmínek, jako jsou ocelárny a elektrárny, které běžné produkty nemohou splnit.

Otázka 2: Podporuje tento vypínač použití ve vysokých nadmořských výškách a v silně znečištěném prostředí?

A: Ano. Standardní model je vhodný pro nadmořské výšky ≤2000 m a úrovně znečištění III-IV. Pro nadmořské výšky ≥2500 m, kompatibilitu lze zlepšit pomocí přizpůsobených řešení, jako je zesílená izolace a snížený jmenovitý proud. Pro silně znečištěná prostředí je k dispozici model odolný proti znečištění (W) s použitím odolný proti znečištění izolátory pro zvýšení schopnosti ochrany proti vzplanutí. Tento model byl implementován v několika výškových ocelích závody a elektrárny.

Q3: Jaká je záruční doba pro odpojovací spínače 12kV, 10kV, 1000A a 1250A? Je návod k instalaci zajištěný poprodejní servis?

Odpověď: Usune nabízí 2letou záruku, která zahrnuje bezplatnou opravu a výměnu dílů pro závady, které nejsou způsobeny člověkem v rámci záruční doba. Poprodejní tým poskytuje bezplatné pokyny k instalaci a technické školení a může pomoci s uvedením do provozu na dálku nebo na místě. Pro zajištění vybavení jsou podporována i technická řešení na míru přizpůsobivost podmínkám na místě a eliminují obavy z údržby.
