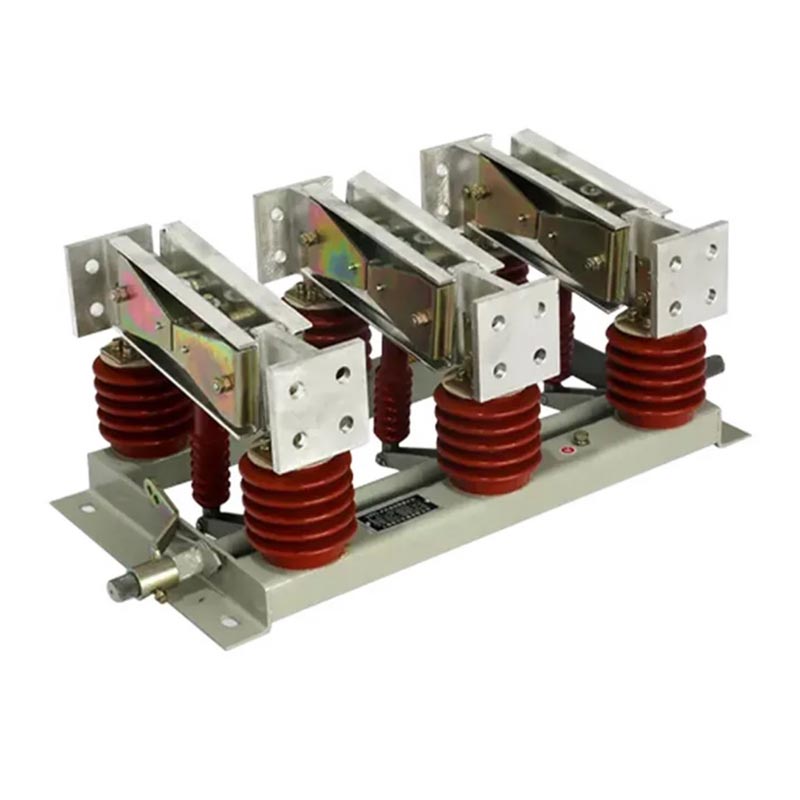

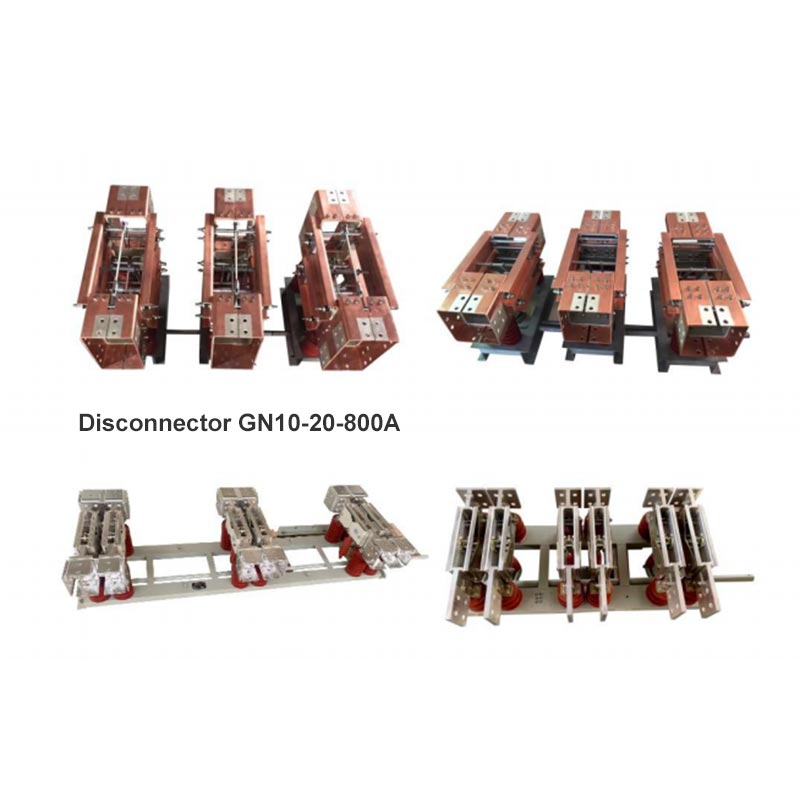

Izolační spínač vnitřního typu

Vnitřní oddělovací spínač řady GN je spínací zařízení bez zátěže speciálně navržené pro vnitřní použití vysokonapěťové systémy. Dosahuje fyzického odpojení napájení tím, že poskytuje viditelnou izolační mezeru nezbytné zařízení pro bezpečnou údržbu elektrických zařízení a systémů.

Strukturální vlastnosti

1. Modulární konstrukce: Skládá se ze tří nezávislých jednopólových jednotek, které lze flexibilně kombinovat do třípólových integrovaná struktura, přizpůsobitelná různým scénářům instalace.

2. Systém vysokoproudé vodivosti: Používá kontakty ze slitiny mědi s vysokou pevností a nabízí vynikající vodivost a tepelná stabilita, schopná odolat dlouhodobému provozu s proudy až 10 000A.

3. Spolehlivý izolační výkon: Vybaven vysoce kvalitními izolátory proti znečištění, vhodnými pro třídu III a IV znečištění prostředí.

4. Volitelný uzemňovací spínač: Některé modely integrují uzemňovací spínač, čímž je dosaženo bezpečného uzemnění izolace okruhu a zvýšení provozní bezpečnosti.

Popis modelu

Platné normy

Jako profesionální dodavatel vysokonapěťových elektrických zařízení Usune přísně dodržuje národní a průmyslová odvětví normy pro zajištění kvality a bezpečnosti výrobků:

- GB 1985-2014 "Vypínače vysokého napětí AC a uzemňovací spínače"
- GB/T 11022-2011 "Společné technické požadavky na normy pro vysokonapěťová spínací a řídicí zařízení"
- DL/T 486-2010 "Technické objednací podmínky pro vysokonapěťové AC odpojovače a uzemňovací spínače"
- DL/T 593-2006 "Technické požadavky na vysokonapěťová spínací a řídicí zařízení"

Technické parametry

1. Specifikace napětí a proudu

- Jmenovité napětí: 12kV, 20kV, 35kV
- Jmenovitý proud: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Jmenovitý krátkodobý výdržný proud: Maximálně 80 kA

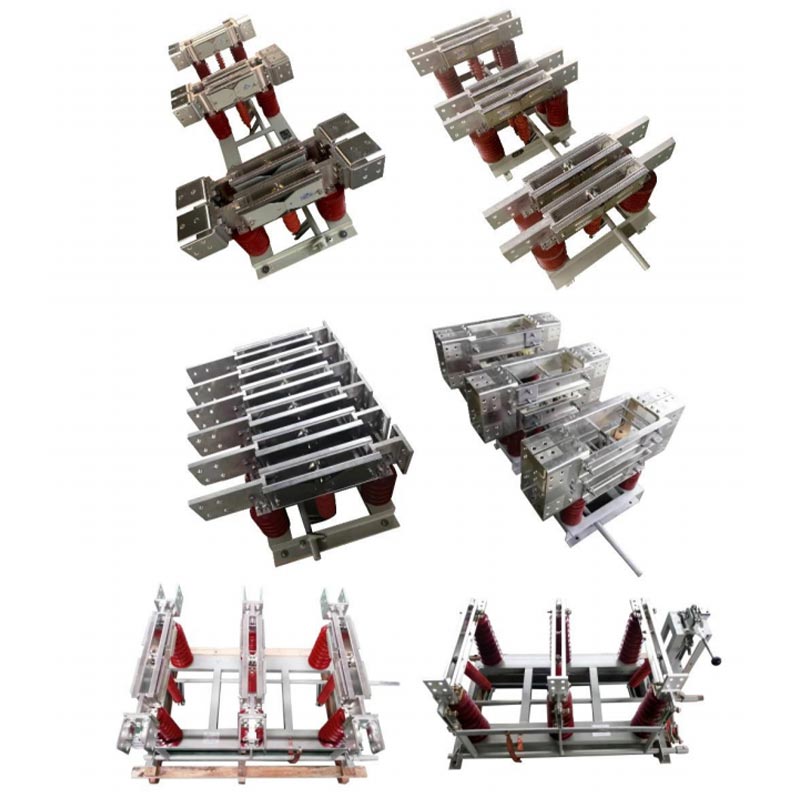

2. Kategorie produktů

- Podle funkce: neuzemněný, s jedním uzemněním, typ s průchozí stěnou
- By Operation Method: Manual, Electric (Optional)

Podmínky použití

Vnitřní typ izolačního spínače je vhodný pro drsná průmyslová prostředí a má širokou přizpůsobivost:

1. Okolní teplota: -50℃ ~ +50℃
2. Nadmořská výška: ≤ 2000 m (nadmořská výška ≥ 2 500 m může být přizpůsobena pro zvýšení adaptability)
3. Tlak větru: ≤ 700 Pa (ekvivalent rychlosti větru ≤ 34 m/s)
4. Seismická intenzita: ≤8
5. Tloušťka námrazy: ≤20 mm
6. Úroveň znečištění: Třída III, IV
7. Prostředí instalace: Žádné nebezpečí hořlavosti nebo výbušnosti, žádná chemická koroze a žádné silné vibrace

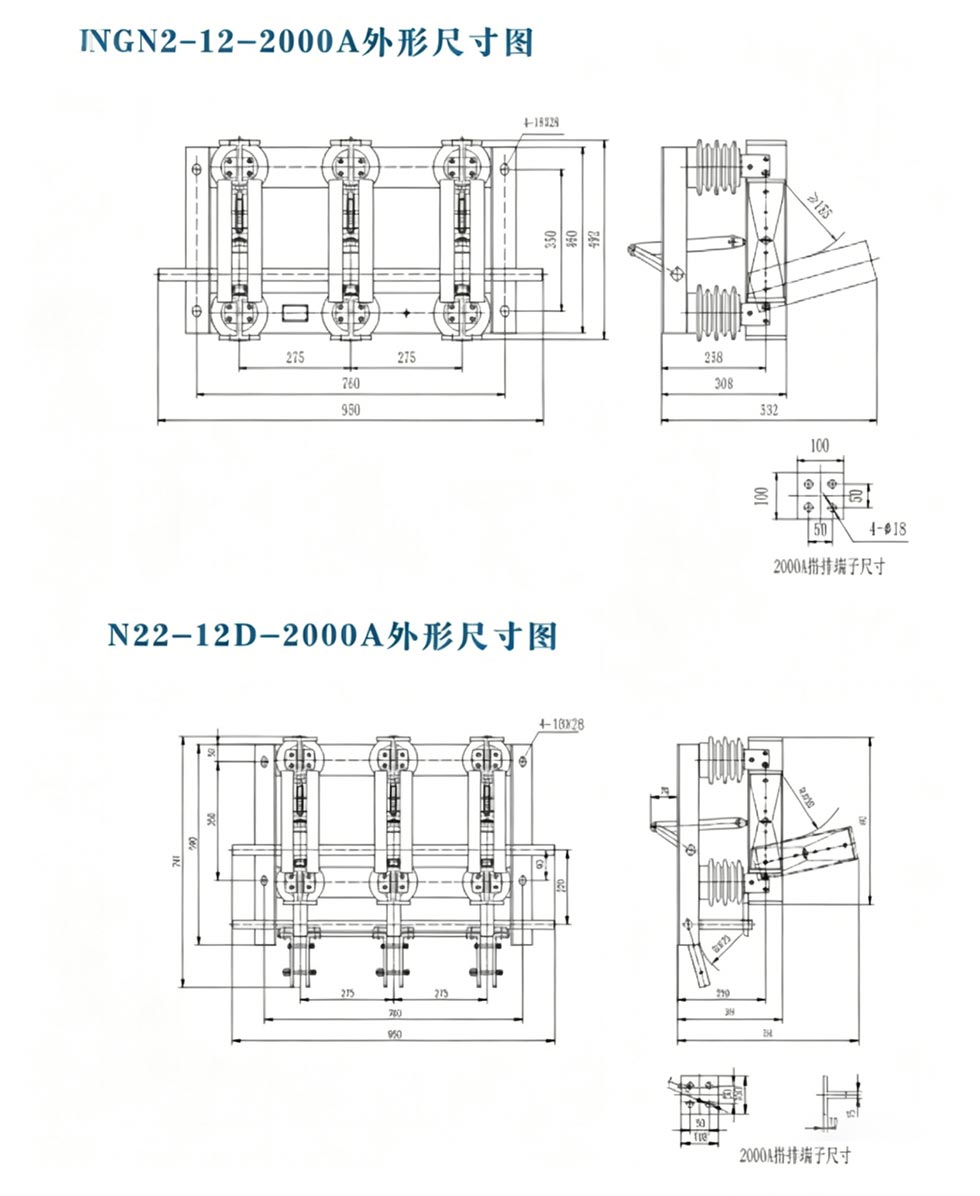

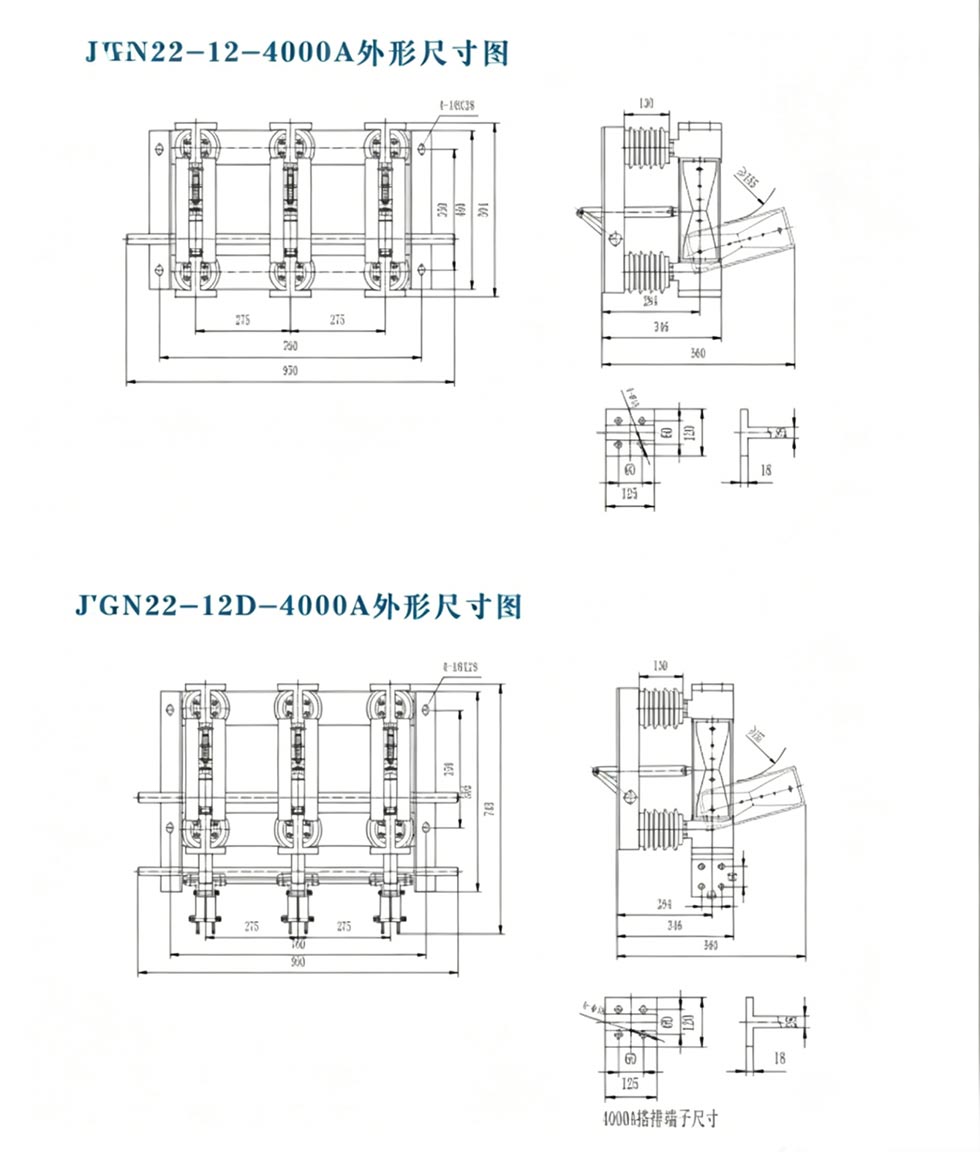

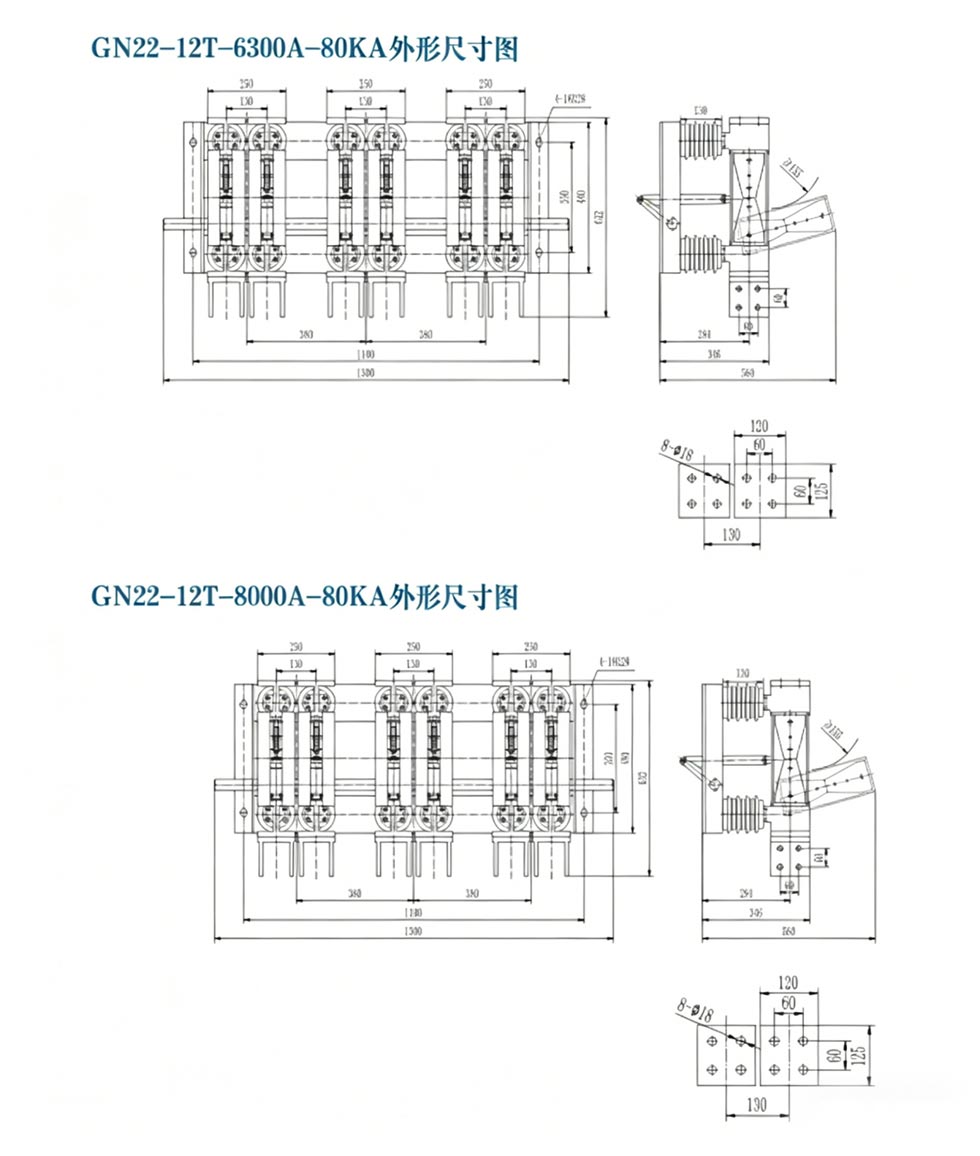

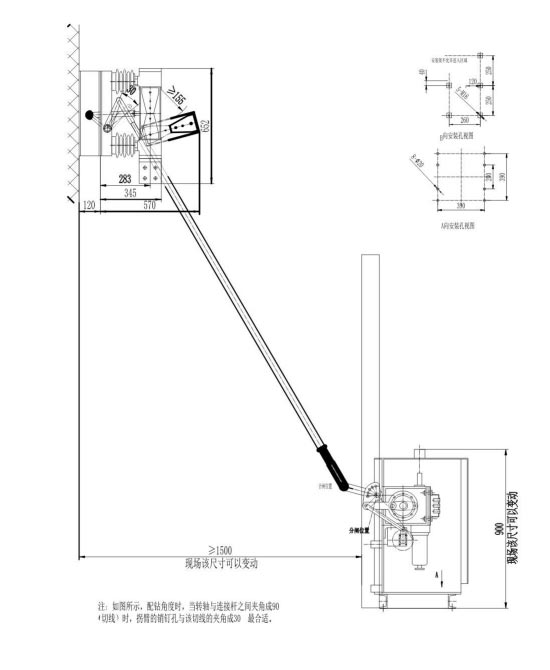

Vnější rozměr

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Praktická aplikace

Případ: Velká ocelárna ve východní Číně potřebovala vybavit svůj výstupní systém generátoru 20 kV vysokoproudovou izolací zařízení. Prostředí závodu bylo drsné (vysoká prašnost, znečištění třídy IV) a mělo vysoké požadavky na proud (8000A), kladoucí přísné požadavky na spolehlivost zařízení. Nakonec továrna vybrala Usune Odpojovač GN□-20DW/8000-80. Hlavními důvody byla jeho konstrukce odolná vůči znečištění, adaptabilita na třídu IV znečištěné prostředí, jmenovitý proud 8000 A odpovídající výstupní zátěži generátoru a integrovaný uzemňovací spínač zajištění bezpečnosti údržby. Od uvedení do provozu v roce 2023 zařízení fungovalo stabilně více než dva roky, zajišťující spolehlivou izolaci během měsíční údržby, eliminující riziko úrazu elektrickým proudem. The Izolátory odolné proti znečištění nevykazují žádné zjevné známky stárnutí nebo vybití, což výrazně snižuje údržbu frekvence a náklady, což dokazuje, že odpojovač řady Usune GN je ideální volbou pro velké zatížení průmyslové energetické systémy.

FAQ

Q1: Jaký je hlavní rozdíl mezi vypínačem odpojovače a vypínačem zátěže?

A1: Odpojovač je spínací zařízení naprázdno bez schopnosti zhášení oblouku; je pouze zvyklý izolujte obvod poté, co jistič odpojí zátěž. Spínač zátěže může odpojit určitou zátěž aktuální. Odpojovač řady GN poskytuje viditelnou izolační mezeru, což zajišťuje absolutní bezpečnost během údržbu.

Q2: Může vnitřní typ izolačního spínače řady GN normálně fungovat v oblastech s vysokou nadmořskou výškou (≥2500 m)?

A2: Ano. Standardní model je vhodný pro nadmořské výšky ≤2000 m. Pro nadmořské výšky ≥2500 m může Usune zlepšit izolaci a mechanický výkon podle potřeb uživatele pro zajištění stabilního provozu zařízení.

Q3: Jaká údržba je vyžadována pro odpojovače řady GN?

A3: Pravidelná údržba zahrnuje: (1) Kontrolu izolátorů na praskliny a stopy po vybití; (2) Testování kontaktního tlaku a teplota (≤70℃ při jmenovitém proudu); (3) Ověření integrity uzemňovacího spínače a blokovacího zařízení; (4) Pravidelné mazání ovládacího mechanismu. Správná údržba může zaručit životnost 20-30 let.

Vnitřní typ izolačního spínače Usune řady GN kombinuje pokročilou technologii, spolehlivý výkon a široký záběr přizpůsobivost, což z něj činí preferovaný produkt pro velké elektrárny, ocelárny a průmyslové energetické systémy. Jak přední výrobce v čínském vysokonapěťovém elektrotechnickém průmyslu, Zhejiang Usune Electric Co., Ltd., spoléhající na jeho profesionální výzkumný a vývojový tým, přísný systém kontroly kvality a bohaté zkušenosti s projekty poskytuje uživatelům vysoce kvalitní produkty a řešení na míru. Ať už jde o nové projekty nebo modernizace zařízení, může poskytnout bezpečné, stabilní a účinná ochrana proti izolaci napájení.
