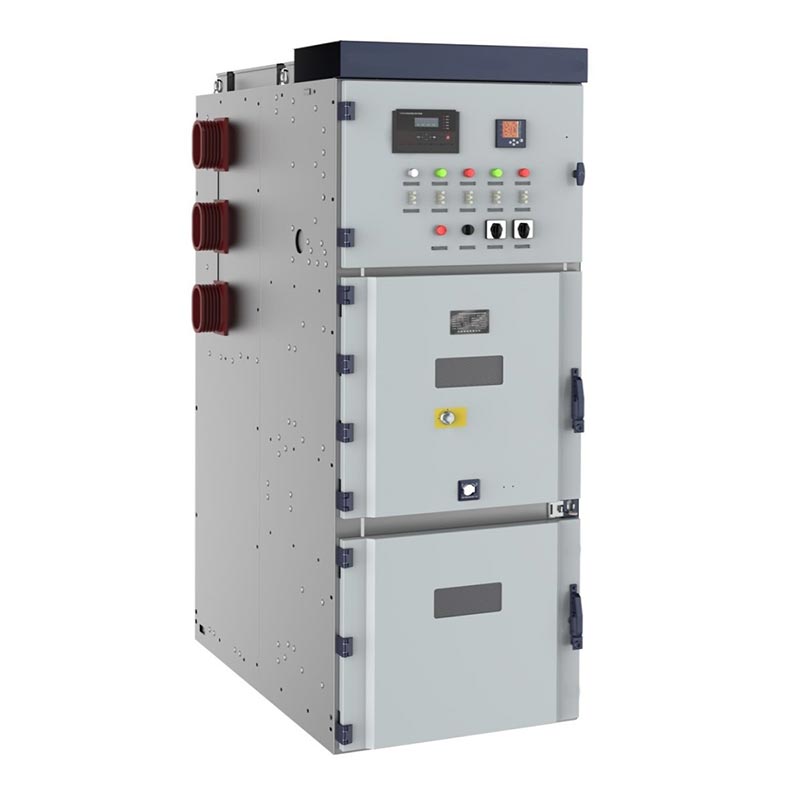

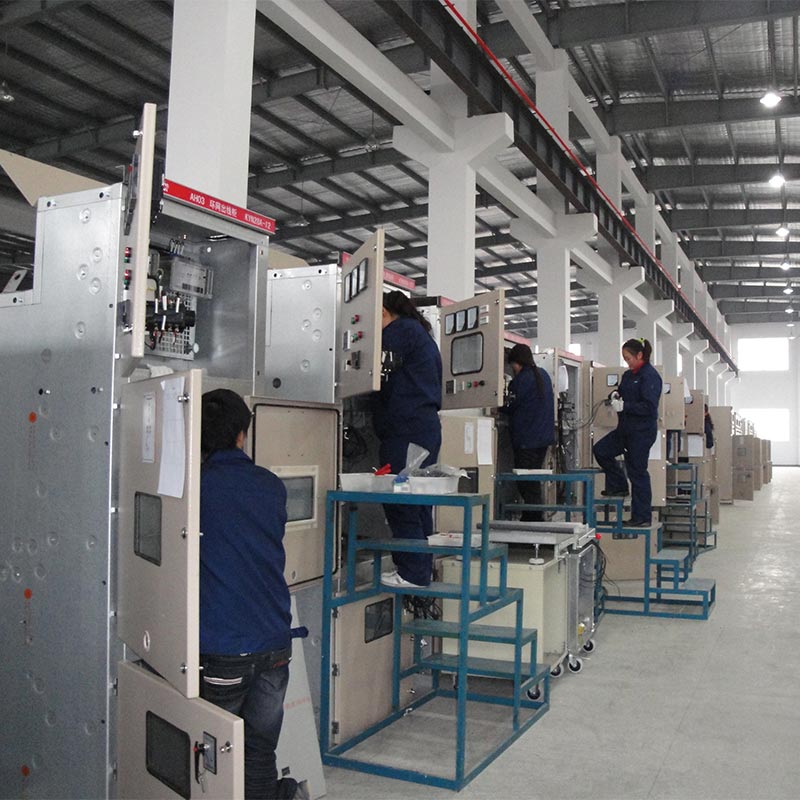

Rozváděč 24kv vysokého napětí LV a MV

Usune 24kV vysokonapěťový LV a MV rozváděč, KYN28-24 (Z) (GZS1), patří k pancéřovaným výsuvným AC kategorie kovových uzavřených rozvaděčů. Je vhodný pro třífázové napájecí systémy AC 50Hz a používá se hlavně pro moc příjem, distribuce, řízení obvodu, ochrana a monitorování.

24kV vysokonapěťový LV a MV rozváděč je široce používán v elektrárnách, rozvodnách, průmyslu a těžbě podniky a výškové budovy pro příjem, distribuci, řízení a ochranu energie. Usuneho jádro výrobní základna se nachází v Číně, což z ní činí důvěryhodného profesionálního výrobce poskytujícího vysokou kvalitu řešení distribuce středního napětí uživatelům po celém světě.

Nízkonapěťové rozvaděče

Spínací zařízení vysokého napětí

Hlavní technické parametry

Naše produkty přísně dodržují následující normy

1. GB3906-2006 "3,6-40,5kV AC kovový uzavřený rozváděč a ovládací zařízení"
2. GB/T11022 "Všeobecné technické podmínky pro vysokonapěťové spínací a řídicí přístroje"
3. IEC62271-200 "Kovově uzavřený rozváděč střídavého proudu se jmenovitým napětím nad 1 kV a pod 52 kV"
4. DL/T404 "Technické podmínky pro objednání vnitřního střídavého vysokonapěťového rozvaděče"

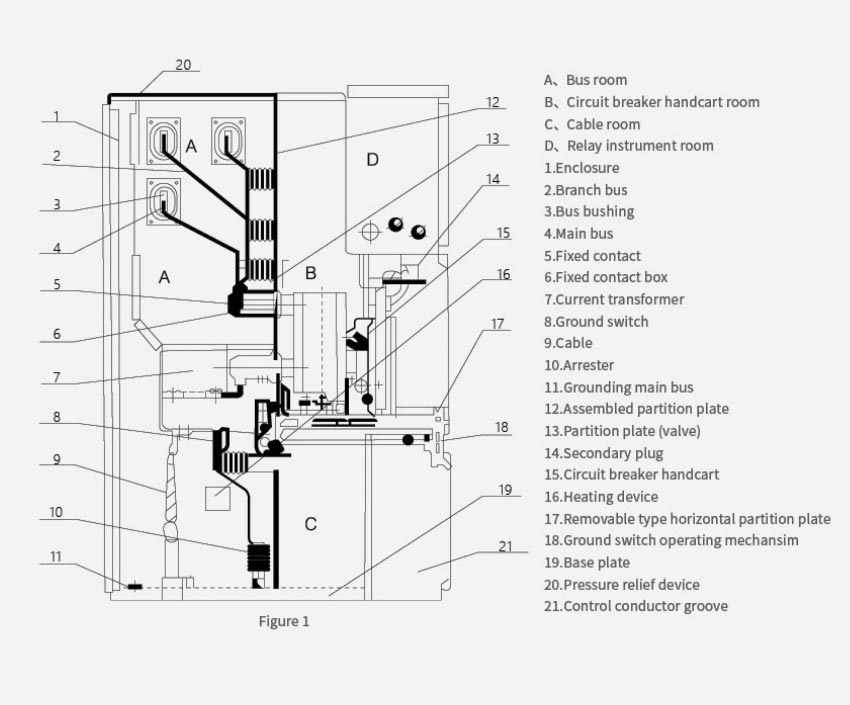

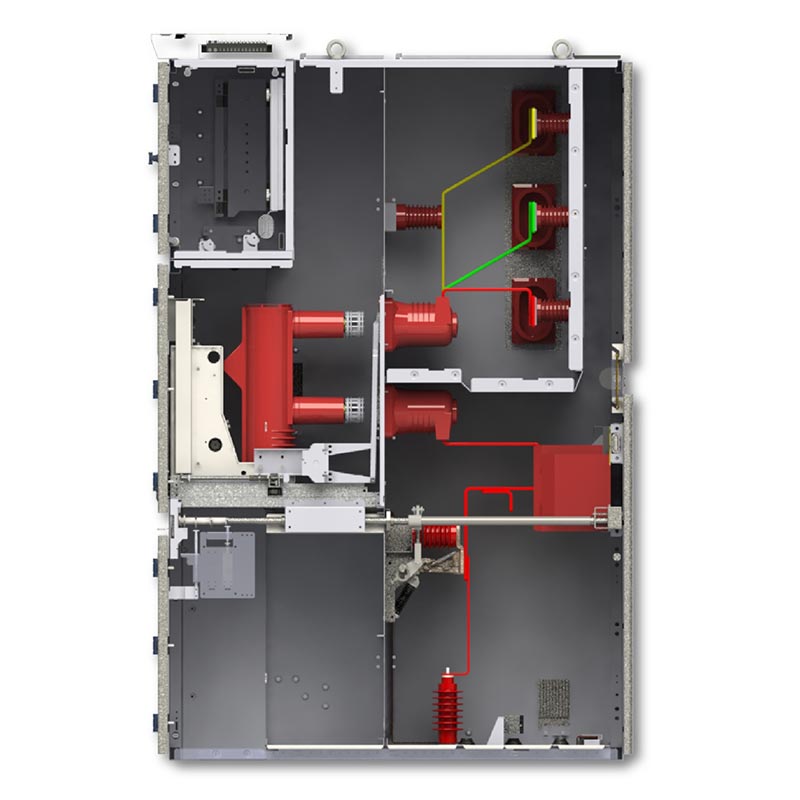

Struktura kabinetu

24kV vysokonapěťový nízkonapěťový a vysokonapěťový rozváděč využívá celokovovou dělenou konstrukci, přičemž každý funkční oblast nezávisle izolovaná, účinně potlačující šíření poruchových oblouků.

1. Oddíl vypínače: Je vybaven odnímatelným vozíkem vakuového vypínače.
2. Oddíl přípojnic: Obsahuje hlavní přípojnice, odbočné přípojnice a izolátory přípojnic.
3. Kabelový prostor: Instaluje proudové transformátory, napěťové transformátory, uzemňovací spínače a kabelové koncovky.
4. Oddíl řídicích přístrojů: Vybaven relé, ochrannými zařízeními, přístroji, sekundárními vodiči a ovládání panely.
5. Kanál pro odlehčení tlaku: Obsahuje zařízení pro odlehčení oblouku v horní části skříně pro zvýšení bezpečnosti proti poruchám.

Základní vlastnosti

1. Celokovové nezávislé oddíly zabraňující šíření a vzájemnému rušení poruchových oblouků.

2. Komplexní mechanické blokování s pěti odolností:
- Zabraňuje tlačení nebo tahání troleje vypínače pod zatížením.
- Zabraňuje sepnutí jističe při sepnutém uzemňovacím spínači.
- Zabraňuje náhodnému sepnutí uzemňovacího spínače, když je pod napětím.
- Zabraňuje náhodnému vstupu do oddílů pod napětím.
- Zabraňuje nesprávné funkci odpojovače.

3. Středově umístěný odnímatelný vozík pro obsluhu a údržbu zepředu, usnadňující opravy.

4. Vysoká úroveň izolace, kompaktní struktura a silná odolnost proti poruchám.

5. V souladu s domácími a mezinárodními normami, přizpůsobitelné různým schématům distribuce energie

Praktické případy použití

Případ 1: Městská rozvodna ve východní Číně

1. Pozadí projektu

Městská rozvodna 110 kV potřebovala modernizovat svou sekundární distribuční síť, aby vyhovovala rostoucímu městu poptávku po energii a zlepšit spolehlivost napájení.

2. Řešení

Pro distribuční soustavu 24 kV bylo nasazeno 36 jednotek Usune 24kV VN a VN.

3. Výsledky

- Kompaktní konstrukce rozváděče ušetřila 30 % podlahové plochy rozvodny.
- Pětizávěsné zabezpečovací zařízení fungovalo po dobu tří let provozu bez provozních nehod.
- Spolehlivá technologie vakuového vypínání zkrátila dobu výpadku o více než 80 %, což výrazně zlepšilo kvalita napájení pro 200 000 obyvatel.

Případ 2: Velký petrochemický závod ve střední Asii

1. Pozadí projektu

Moderní petrochemický komplex vyžadoval vysoce spolehlivou vysokonapěťovou distribuční soustavu k zajištění nepřetržitý provoz kritických výrobních zařízení.

2. Řešení

Dodáváno 58 Usune 24kV rozváděčových jednotek, speciálně navržených pro drsná průmyslová prostředí a vylepšených o odolnost proti prachu a korozi.

3. Výsledky

- Úspěšně odolal drsnému prostředí na místě (vysoká prašnost, chemické výpary), prokázal stabilitu výkon.
- Schopnost rychlého odpojení poruchy (≤ 60 ms) chrání drahé kompresory a reaktory před poškozením během zkratu obvody.
- Konstrukce údržby namontovaná vpředu snižuje prostoje při údržbě o 50 % a zajišťuje kontinuitu výroby.

Vnější rozměr produktu

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Nejčastější dotazy

Q1: Jaký je použitelný rozsah napětí tohoto 24kV vysokonapěťového LV a MV rozváděče?

A1: Produkt je vhodný pro 3,6-12kV, 24kV třífázové AC 50/60Hz napájecí systémy, splňující potřeby většiny scénáře distribuce středního napětí.

Q2: Podporuje zařízení údržbu a opravy na místě?

A2: Ano. Výrobek využívá design s předním ovládáním a údržbou; trolej jističe lze posouvat rychlá údržba a výměna bez ovlivnění provozu ostatních okruhů.

Q3: Jako profesionální dodavatel nabízí vaše továrna přizpůsobená řešení?

A3: Ano. Usune může přizpůsobit jmenovitý proud, zkratový vypínací proud, velikost skříně, konfiguraci ochrany, atd., podle požadavků projektu pro přizpůsobení různým provozním podmínkám a požadavkům na systém.
