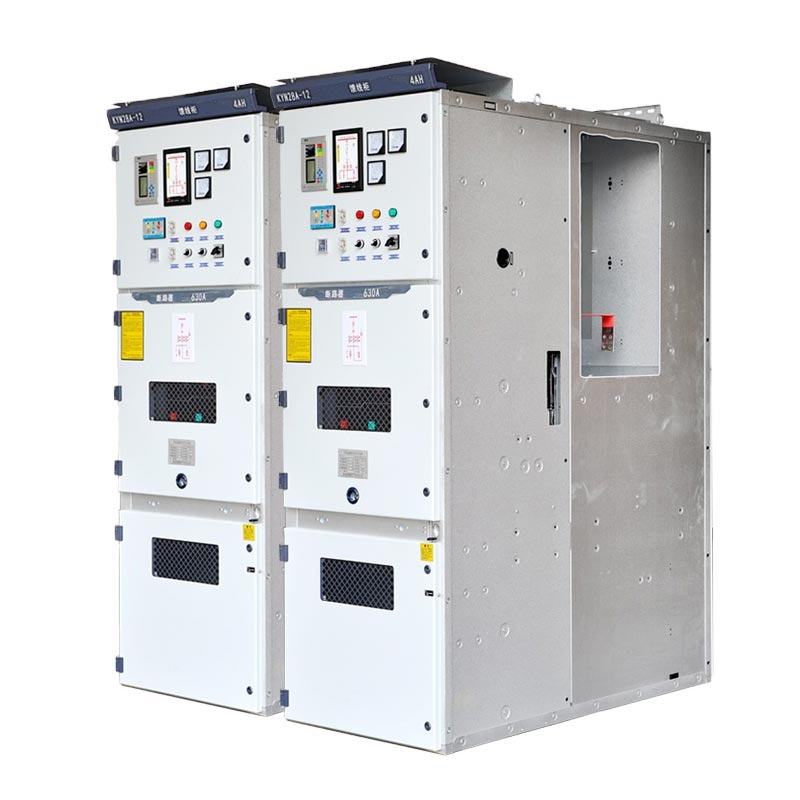

Spínací přístroj Kyn28 10kv

Usune Kyn28 Switchgear 10kV je vhodný pro třífázové AC 50Hz, 3,6~12kV jednoduchou přípojnici a jednu přípojnici segmentované napájecí systémy a nabízí komplexní funkce "pěti-důkaz". Skříň může být vybavena částí pro ruční vozík s základní komponenty, jako jsou vakuové vypínače a vakuové stykače. Vakuové jističe od značek jako ABB VD4, Lze vybrat Schneider HVX a Usune VS1. Toto je v současné době hlavní proudová kompletní sada vnitřního vysokého napětí moc distribuční zařízení, používané především pro přenos a příjem energie v různých rozvodnách a rozvodech stanic a pro řízení obvodů, ochranu a monitorování.

Nízkonapěťové rozvaděče

Spínací zařízení vysokého napětí

Požadavky na provozní prostředí

• Teplota okolního vzduchu: Horní mez +40 ℃, spodní mez -15 ℃;
• Relativní vlhkost: Denní průměr nepřesahující 95 %, měsíční průměr nepřesahující 90 %;
• Nadmořská výška: 1000 m a méně;
• Seismická intenzita: nepřesahující 8 stupňů;
• Žádné nebezpečí požáru nebo výbuchu, žádné silné znečištění, žádná chemická koroze a žádné prudké vibrace. Pokud provozní prostředí překračuje normální podmínky specifikované v GB3906, musí uživatel a výrobce vyjednat a určit vhodné podmínky.

Technické parametry

• Jmenovité napětí: 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV;
• Jmenovitá frekvence: 50/60Hz;
• Jmenovitý proud: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Jmenovitý krátkodobý výdržný proud (4s): 16kA, 20kA, 25kA, 31,5kA, 40kA;
• Jmenovitá úroveň izolace: 42 kV (1min napájecí frekvence, mezi elektrodami/k zemi), 48 kV (rozpojený kontakt); 75 kV (bleskový impuls, mezi elektrodami/k zemi), 85kV (rozpojený kontakt, špičková hodnota);
• Třída ochrany: Krytí IP4X, ochrana IP2X pro oddíly;
• Typy rozvaděčů: Rozvaděče pro přívod, rozvodové skříně, ochranné skříně transformátoru, přípojnice skříně, rozvaděče odpojovačů, přípojnicové zvedací skříně, PT/VT skříně atd.;
• Rozměry skříně: Šířka 650mm/800mm/1000mm, Výška 2300mm, Hloubka 1450mm.

Hlavní výhody

1. Komplexní bezpečnostní ochrana

Rozváděč Kyn28 10kV využívá pancéřovanou kovovou uzavřenou konstrukci s každým funkčním oddílem nezávisle oddělené. V kombinaci s mechanickým a elektrickým blokováním plně realizuje blokování v pěti stupních, eliminující riziko špatného fungování. Stupeň ochrany krytu dosahuje IP4X a ochrana oddílu je IP2X, dále posílení bezpečnostních ochranných schopností.

2. Stabilní a spolehlivý výkon

Navrženo a vyrobeno přísně v souladu s mezinárodními normami IEC a systémem řízení kvality ISO, pomocí vysoce kvalitních vakuových komponentů je kompatibilní s různými vakuovými vypínači známých značek, má silný odolnost proti zkratu, přizpůsobí se širokému rozsahu napětí a proudu a je vhodná pro dlouhodobé použití kontinuální operace.

3. Pohodlná instalace a údržba

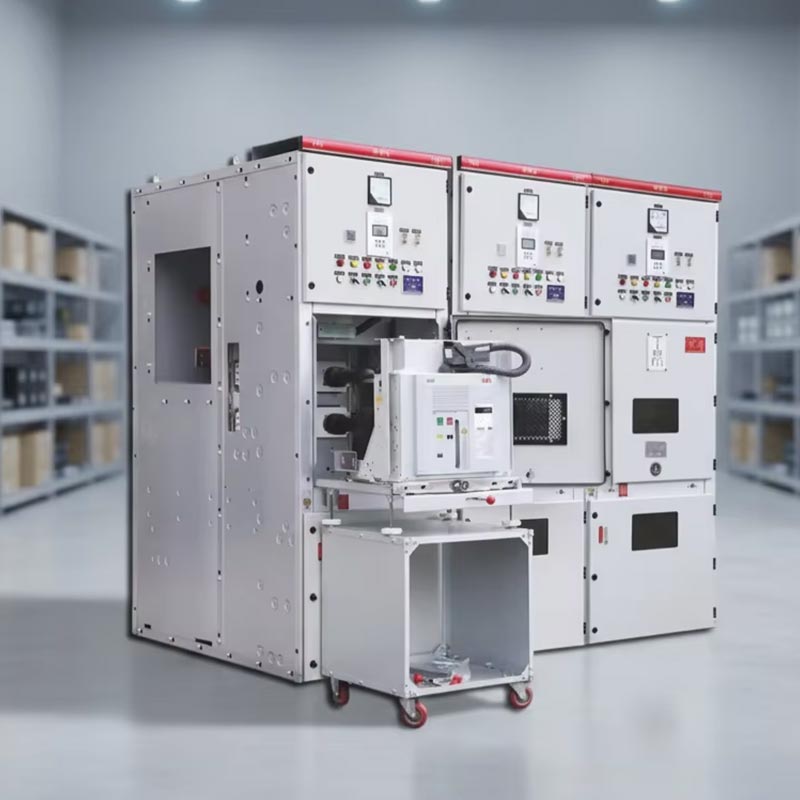

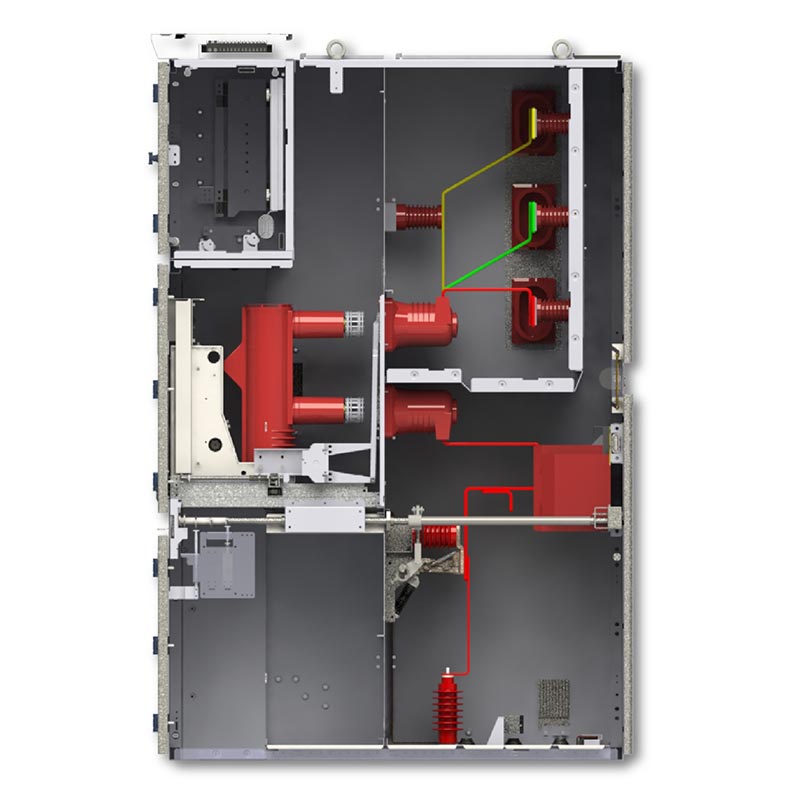

Odnímatelná konstrukce vozíku umožňuje rychlou a snadnou kontrolu a výměnu. Jeho kompaktní konstrukce podporuje přední údržbu, úsporu místa a prostojů. Standardizované rozměry skříně se přizpůsobí různým scénářům instalace, výsledkem je vysoká účinnost instalace.

4. Široká použitelnost

Rozváděč Kyn28 10kV pokrývá všechny úrovně napětí od 3,6 do 24kV, je kompatibilní s 50/60Hz dvoufrekvenčním systémy, a nabízí různé typy skříní, aby vyhovovaly potřebám distribuce energie v různých průmyslových odvětvích, jako jsou elektrárny, rozvodny, průmyslové a důlní podniky a výškové budovy. Může se také přizpůsobit různým konvenčním pracovní prostředí.

Případ aplikace v reálném světě

Projekt renovace rozvodny 110 kV v určitém městě vybral 28 rozváděčových jednotek Usune KYN28-12. Vybavení dosáhl vysokého využití prostoru, rychlého uvedení do provozu a 99,98% spolehlivosti po uvedení do provozu, výrazně zlepšení úrovně bezpečnosti elektrické distribuční sítě. V tomto projektu je rozváděč přizpůsoben požadavky na prostředí místa, včetně nadmořské výšky, teploty a vlhkosti, a vhodného vakuového okruhu model vypínače je vybrán tak, aby dokonale odpovídal potřebám rozvodny elektrické energie.

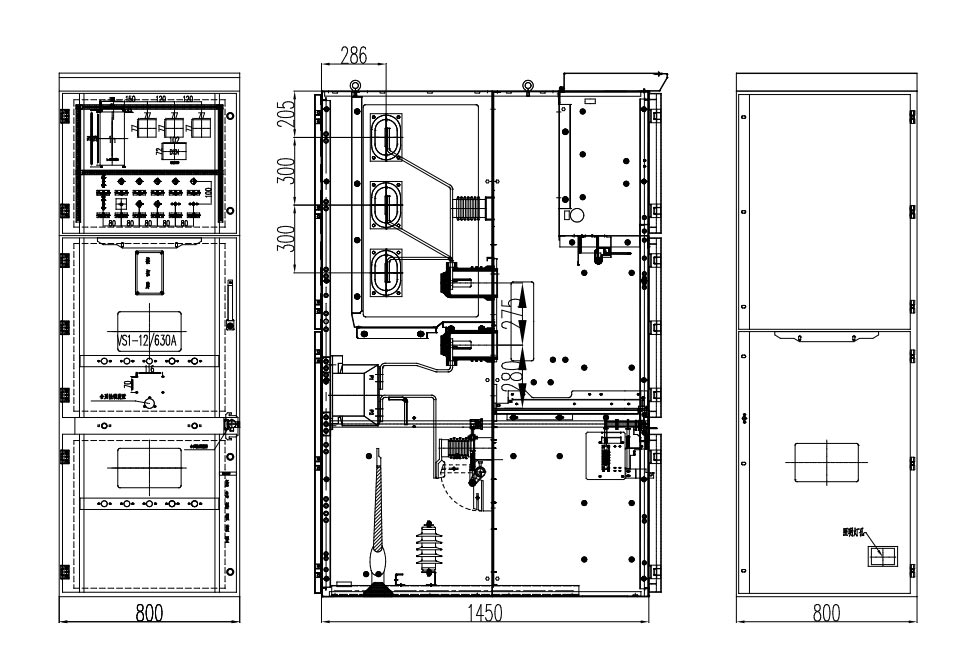

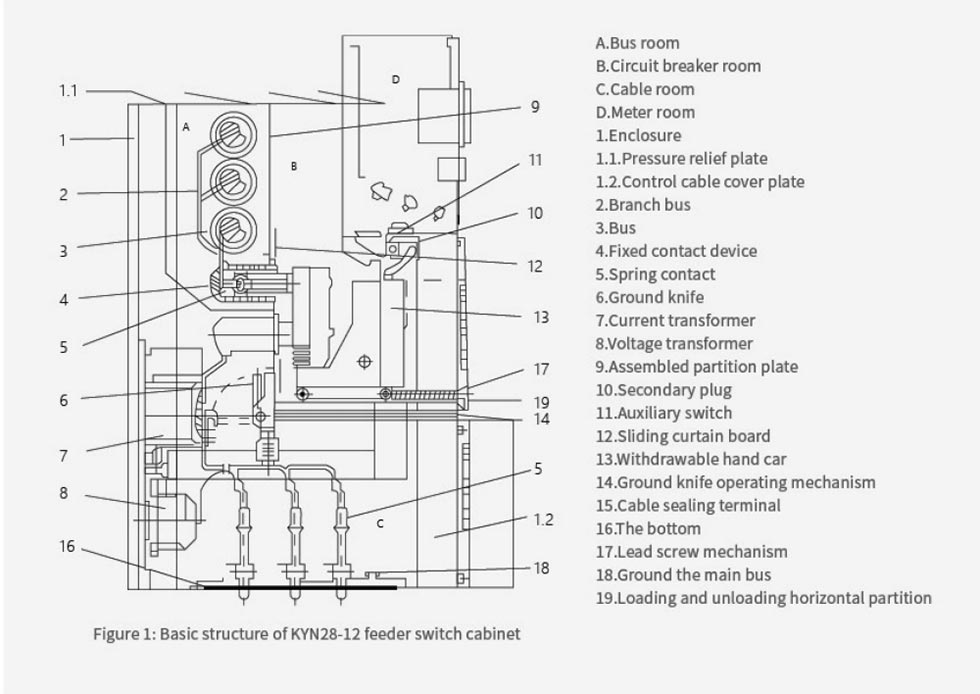

Vnější rozměr produktu

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Nejčastější dotazy

Q1: Jaké jsou specifické funkce rozváděče KYN28 pro „pěti jištění“?

A: Patří sem především zabránění náhodnému otevření a sepnutí jističů, zabránění tlačení nebo vytahování ruční vozík pod zatížením, zabraňující připojení zemnících vodičů k živým obvodům, zabránění uzavření jistič s připojeným zemnícím vodičem a zabraňující náhodnému vstupu osob pod napětím oddíly, čímž je konstrukčně zajištěna bezpečnost personálu a zařízení.

Q2: Jaký je cyklus běžné údržby rozváděče Kyn28 10kV?

A: Doporučuje se provádět rutinní kontrolu každých 6 měsíců a komplexní údržbu každé 1-2 roky, se zaměřením na kontrolu mechanismu, izolace, blokování a dotažení šroubů. Usune poskytuje úplnou technickou podporu.

Q3: Může Usune poskytnout přizpůsobené rozvaděče?

A: Ano. Jako profesionální výrobce může Usune přizpůsobit vnitřní konfigurace, úrovně ochrany a inteligentní monitorovací řešení založená na napětí, proudu, požadavcích na ochranu a prostředí lokality. Může také upravit rozměry skříně a vybrat vhodné modely vakuových vypínačů tak, aby vyhovovaly konkrétním potřebám.

Stručně řečeno, Usune Kyn28 Switchgear 10kV integruje bezpečnost, spolehlivost a snadné použití. Podporováno zralými designem, přísnou kontrolou kvality a komplexními technickými parametry je vhodný pro různé práce prostředí a scénáře. Jako profesionální výrobce a vysoce kvalitní dodavatel z Číny Usune pokračuje poskytuje uživatelům po celém světě stabilní a efektivní řešení distribuce středního napětí.
