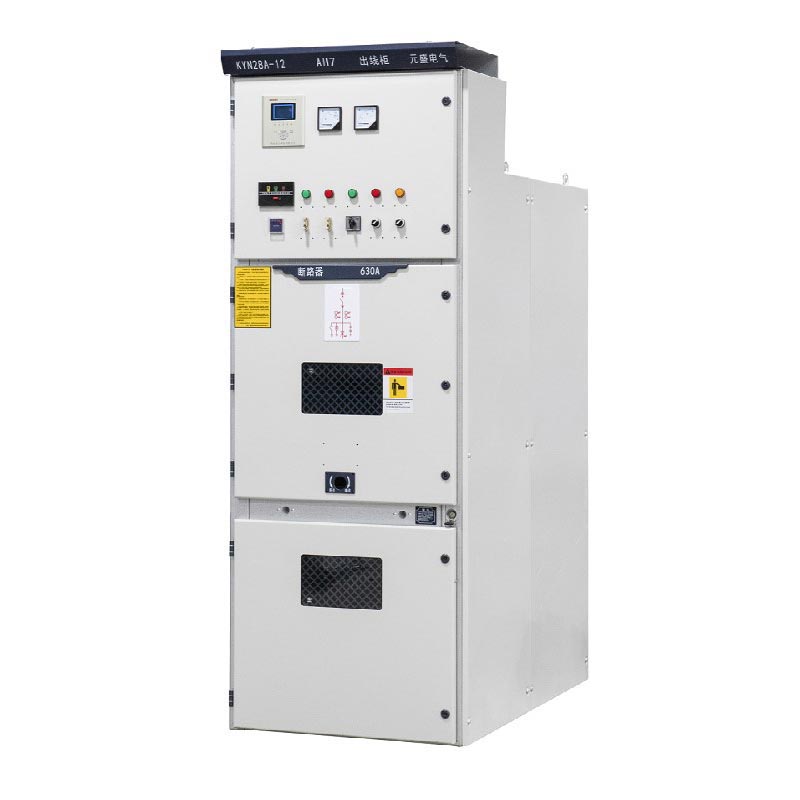

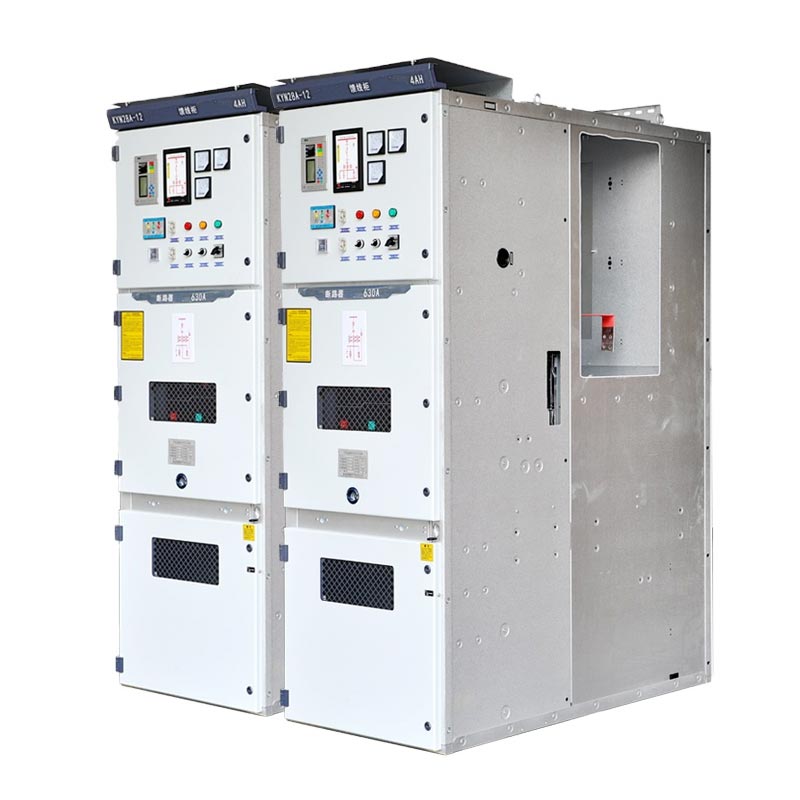

11kv Mv Vcb panely

Panely 11kV MV Vcb jsou umístěny jako průmyslový, vysoce spolehlivý rozvod středního napětí vybavení, vhodný pro 11kV a podnapěťové systémy a může být použit v jednoduché přípojnici, jednoduché přípojnici segmentované nebo dvojité přípojnice architektury. Přísně dodržují normy jako IEC 60298, IEC 694, GB3906-2006 a německou DIN VDE 0670, a jsou certifikovány systémem řízení ISO se standardizovanou kontrolou v průběhu celého procesu.

Nízkonapěťové rozvaděče

Spínací zařízení vysokého napětí

Základní parametry a hlavní prvky struktury

1. Základní parametry

Jmenovité napětí 11kV (kompatibilní s 3,6~12kV), třífázový AC 50/60Hz, jmenovitý proud 630A~2500A (lze přizpůsobit), zkratový vypínací proud 25kA~40kA, stupeň ochrany IP4X (krytí), kompatibilní s více systémy architektury.

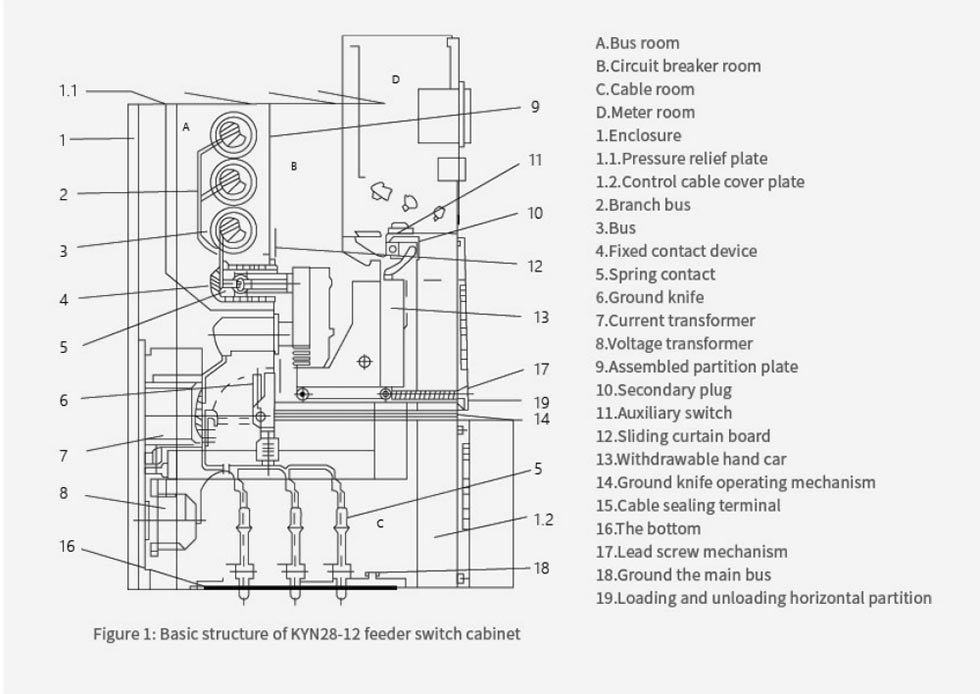

2. Strukturální zvýraznění

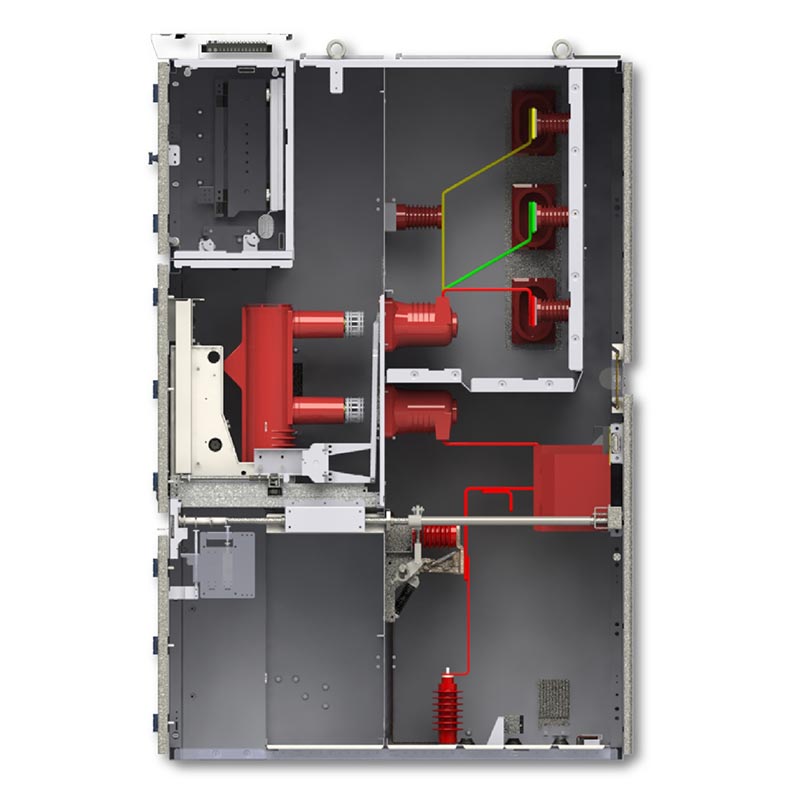

Kovová výsuvná konstrukce, čtyři nezávislé oddíly, centrálně umístěný ruční vozík pro snadnou údržbu; vybavena komplexním pětibodovým bezpečnostním blokovacím systémem, mechanickou + elektrickou duální ochranou, odstranění chybné činnosti; silná přizpůsobivost prostředí, vhodná pro různé vnitřní pracovní podmínky.

Hlavní výhody

1. Spolehlivý výkon: Vakuový jistič s rychlou odezvou, dlouhou mechanickou životností, vhodný pro časté provoz ve více scénářích;

2. Bezpečné a pohodlné: Plně uzavřená ochrana, design ručního vozíku pro efektivní údržbu, podporuje inteligentní vzdálená obsluha a údržba;

3. Globální kvalita: Výrobce se sídlem v Číně, standardizovaná továrna zajišťuje výrobní kapacitu a kvalitu; jako a vysoce kvalitní dodavatel, exportuje do více regionů a poskytuje kompletní servis.

Případ aplikace v reálném světě

Případ 1: Projekt distribuce 11 kV v rozvodně 110 kV v jihovýchodní Asii

1. Pozadí projektu: Tato rozvodna je hlavním napájecím uzlem v regionu a vyžaduje stabilní 11kV napájení zásobování okolních průmyslových parků a obytných oblastí. Zařízení musí mít vysokou spolehlivost a vyhovující a musí být kompatibilní s místním 50Hz napájecím systémem.

2. Aplikační řešení: Usune přizpůsobených 28 panelů KYN28A-12 11kV MV VCB, využívajících jednu segmentovanou přípojnici architektura a vybavené vakuovými vypínači VS1, aby splňovaly požadavky na dvouokruhové napájení.

3. Výsledky realizace: Za tři roky od uvedení do provozu zařízení fungovalo bez jakýchkoliv selhání, úspěšně projít několika testy v extrémních podmínkách, jako jsou bouřky a vysoké teploty. Přesně dokončuje distribuci energie a ochranu proti poruchám a pomáhá rozvodně dosáhnout „nulového výpadku napájení provoz a údržbu,“ a získalo vysoké uznání od místního energetického oddělení.

Případ 2: Modernizace rozvodu vysokého napětí v evropském závodě na výrobu automobilů

1. Pozadí projektu: Lisovací a lakovací dílny továrny mají extrémně vysoké požadavky na energii stabilita dodávky, což si vyžádalo upgrade na 11kV rozvodný systém. Zařízení musí odpovídat EU Standardy IEC a zároveň zohledňují snadnou údržbu a využití prostoru.

2. Aplikační řešení: Bylo vybráno 16 Usune 11kV MV VCB panelů využívajících centrálně umístěný ruční vozík konstrukce, kompatibilní s jedním systémem přípojnic a vybavená antikondenzačními ohřívači a inteligentní moduly pro sledování teploty a vlhkosti.

3. Výsledky implementace: Zařízení se dokonale přizpůsobí evropskému dvoufrekvenčnímu systému 50Hz/60Hz. Instalace nemá vliv na běžnou dílenskou výrobu a ruční vozík lze rychle vytáhnout pro údržbu. Po upgradu se četnost výpadků napájecího zdroje v továrně snížila o 90 %, čímž byly splněny potřeby nepřetržité výroby výroby automobilů.

Pracovní prostředí

1. Teplota okolního vzduchu: maximálně +40°C, minimálně -10°C;
2.Relativní vlhkost: denní průměr ≤ 95 %, měsíční průměr ≤ 90 %;
3. Nadmořská výška: ≤ 1000 m;
4.Seismická intenzita: nepřesahující stupeň 8;
5. Zařízení musí být instalováno v místech bez nebezpečí požáru nebo výbuchu, silného znečištění, chemikálií korozi a silné vibrace.
6. Pokud má být zařízení používáno v podmínkách prostředí, které překračují běžné požadavky specifikované v GB 3906, příslušná ujednání musí být odsouhlasena uživatelem a výrobcem.

Technické specifikace

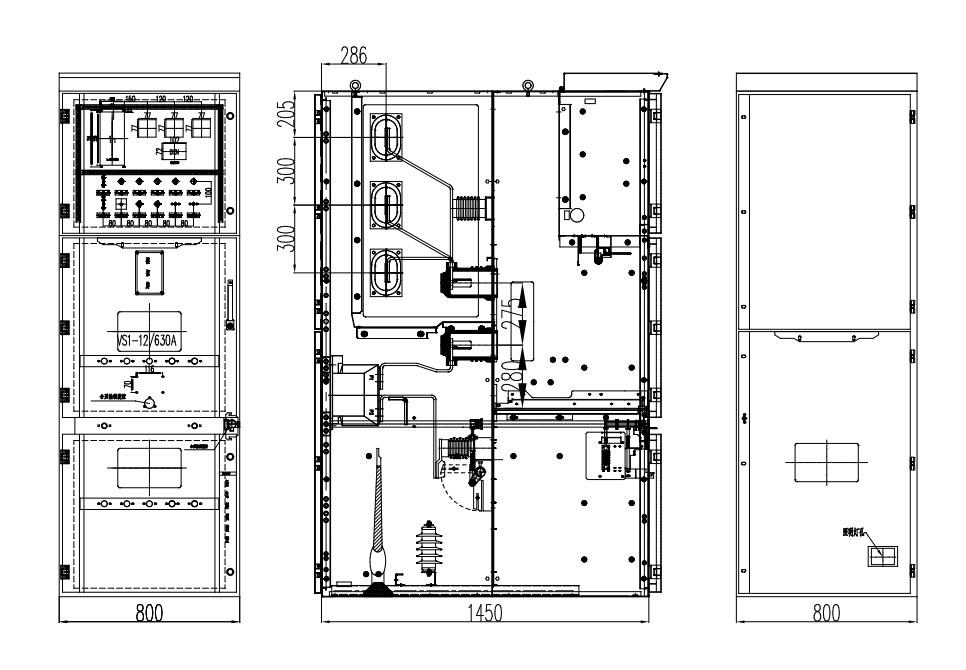

Vnější rozměr produktu

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Nejčastější dotazy

Q1: Funkce pětinásobného blokování?

Odpověď: Zahrnuje pět hlavních funkcí, jako je jistič proti chybné činnosti, s mechanickým a elektrickým duálním blokování, aby se zabránilo nesprávné funkci.

Q2: Jsou 11kV MV Vcb panely kompatibilní s 10kV systémy?

Odpověď: Plně kompatibilní, není nutná žádná úprava, může přímo nahradit stávající zařízení a přizpůsobení parametrů je podporováno.

Q3: Export shody a poprodejní servis?

Odpověď: V souladu s mezinárodními normami lze regionální certifikace přizpůsobit; rychlá reakce z Číny továrna a lokalizovaný poprodejní servis z globálních prodejen.

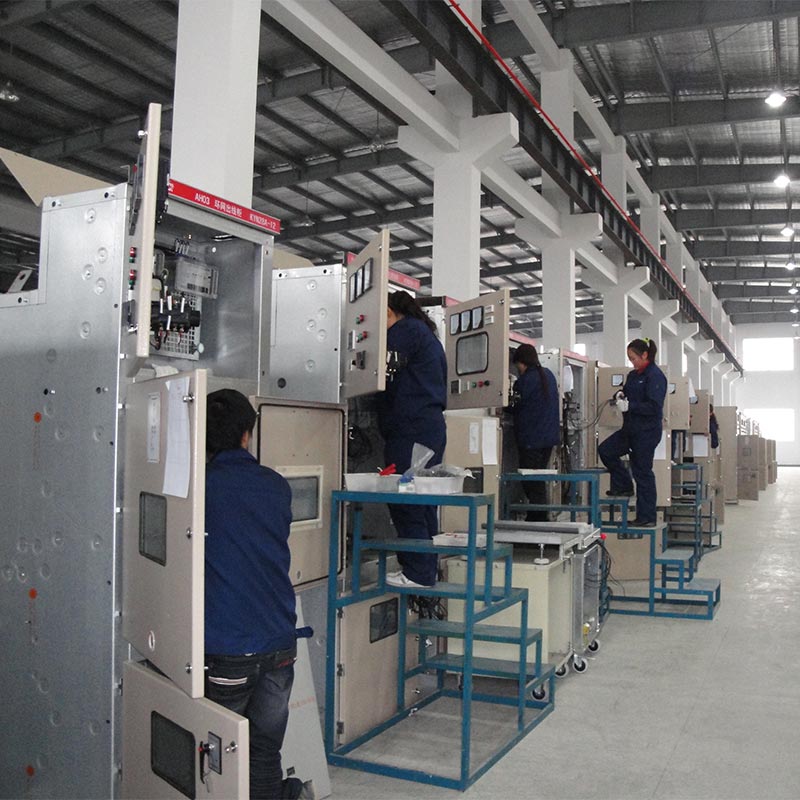

Síla značky a továrny

Usune spoléhá na svou hlavní továrnu v Číně s roční výrobní kapacitou více než 5 000 panelů. Chlubí se digitalizovaná end-to-end správa, integrující výzkum a vývoj, výrobu a prodej. Její produkty pokrývají více než 30 země, což z ní činí důvěryhodného dodavatele a výrobce distribuce středního napětí pro globální zákazníky.
