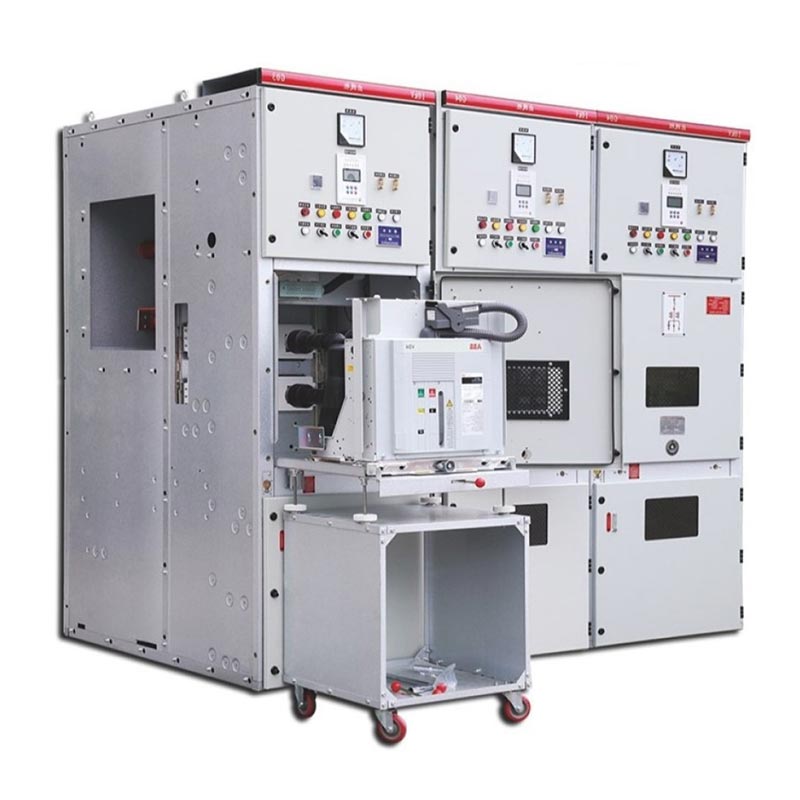

Spínací přístroj Kyn28 12kv

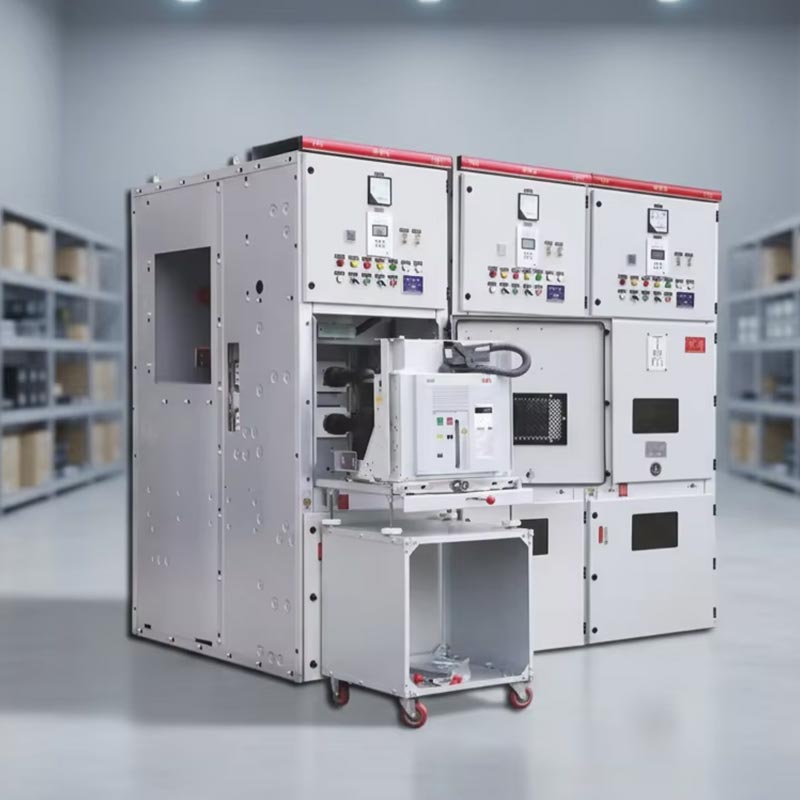

Usune Kyn28 Switchgear 12kV je vnitřní vysokonapěťové distribuční zařízení se jmenovitým napětím pokrývajícím 3,6kV, 7,2 kV a 12 kV, vhodné pro 50/60 Hz třífázové napájecí systémy. Jedná se o základní elektrické zařízení moderní energetiky přenos a distribuce, průmyslová distribuce energie a oblasti napájení komerčních budov. Produkt využívá pancéřovanou, kovem uzavřenou konstrukci, zcela oddělující funkční jednotky, jako jsou jističe, přípojnice, kabelů a ovládání přístrojů. Tato konstrukce již od počátku eliminuje šíření obloukových poruch. Také je vybavena výsuvným vozíkem vakuového vypínače, který umožňuje rychlou údržbu a výměnu bez vypínání po přípojnici, plně splňující základní požadavky energetických systémů na bezpečný, stabilní a efektivní provoz a údržbu.

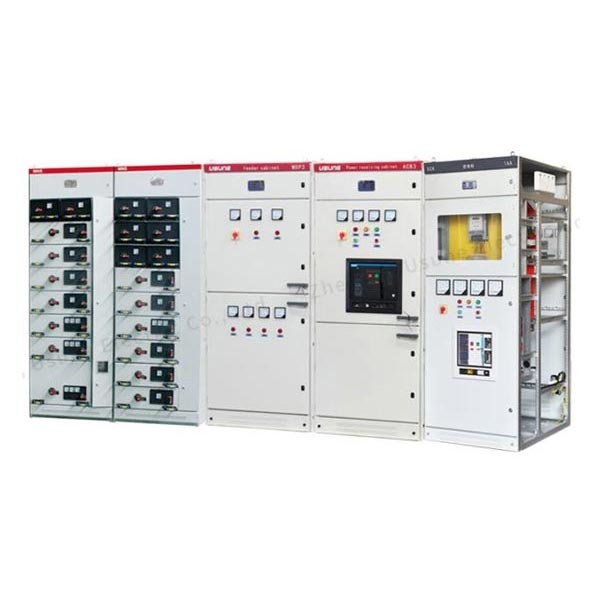

Nízkonapěťové rozvaděče

Spínací zařízení vysokého napětí

Základní technické parametry

Nezávislá struktura oddělení

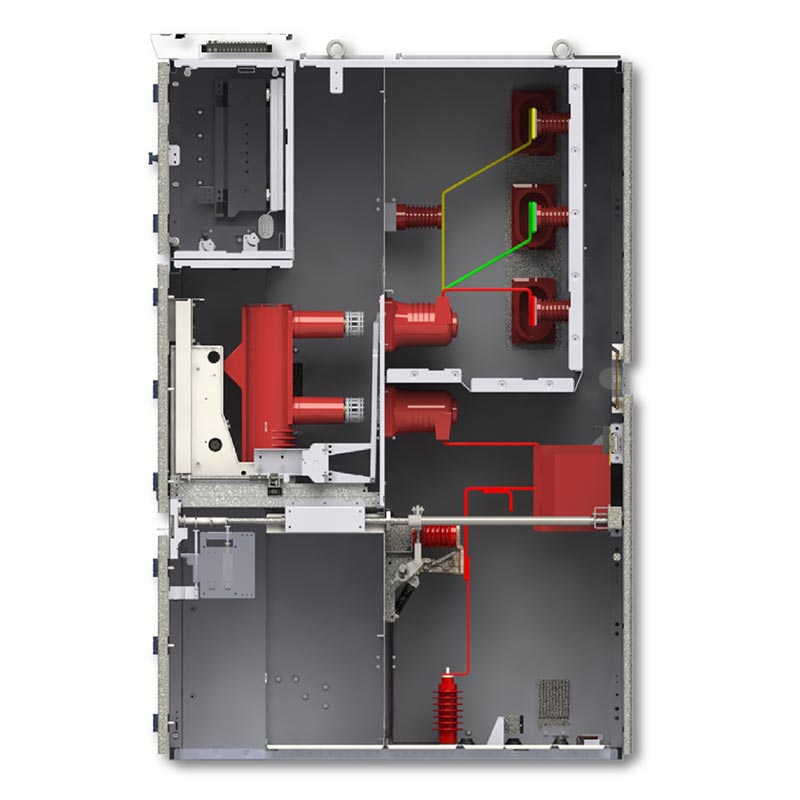

Rozváděč Kyn28 12kV využívá modulární konstrukci oddělení s celokovovou izolací. Čtyři funkční oblasti jsou zcela nezávislé a účinně zabraňují šíření poruch:

1. Oddíl vypínače: Instaluje vozík vakuového vypínače, vybavený přesným vedením a blokovací mechanismy zajišťující bezpečný pohyb vozíku.
2. Oddíl přípojnic: Uzavřené uspořádání hlavních a vedlejších přípojnic s vynikajícím izolačním výkonem, nebezpečí zkratu mezi fázemi/fáze-zem.
3. Kabelový prostor: Dostatečný prostor, vhodný pro víceokruhové připojení kabelů, usnadňuje pokládání kabelů, kabeláž, a testování.
4. Přístrojová a řídicí jednotka: Integruje ochranná zařízení, měřicí přístroje a řídicí obvod komponenty pro centralizované monitorování a provoz.
5. Zařízení pro uvolnění tlaku: Vybaveno speciální klapkou pro uvolnění tlaku v horní části, může rychle uvolnit oblouk tlak v případě vnitřních poruch, zajištění bezpečnosti skříně a personálu.

Hlavní výhody produktu

1. Design odnímatelného ručního vozíku

Řada jističů, PT a izolačních ručních vozíků je plně zaměnitelná. Při údržbě stačí vyjmout vadný ruční vozík a zatlačením náhradního ručního vozíku rychle obnovit napájení bez odpojení celé přípojnice, výrazně zkracuje dobu údržby při výpadku proudu.

2. Komplexní „pěti preventivní“ mechanické blokování:

- Zabraňuje náhodnému otevření a sepnutí jističů;
- Zabraňuje vyjmutí/zatlačení ručního vozíku jističe pod zatížením;
- Zabraňuje náhodnému sepnutí uzemňovacího spínače, když je pod napětím;
- Zabraňuje náhodnému zapnutí, když je uzemňovací spínač sepnutý;
- Zabraňuje náhodnému vstupu do oddílů pod napětím.

3. Optimalizovaná bezpečnost a údržba

Konstrukce pro ovládání a údržbu všech předních částí eliminuje potřebu prostoru pro údržbu vzadu a efektivně šetří podlahová plocha v distribuční místnosti; skříň má vestavěný kondenzační ohřívač, adaptabilní na vysokou vlhkost prostředí, zabraňující poruchám izolace způsobeným kondenzací.

4. Vysoká izolace a odolnost proti poruchám

Rozváděč Kyn28 12kV využívá vysoce kvalitní izolační materiály a vědecky rozmístěnou izolaci, vysoká úroveň izolace. Účinně odolává zkratům, přepětí a dalším elektrickým poruchám. Kombinované se svou kovovou pancéřovou konstrukcí se může pochlubit silnými schopnostmi ovládání oblouku.

Hlavní typy aplikací

1. Příchozí linková skříň: Přijímá energii z předřazených zdrojů, poskytuje příjem energie a celkovou ochranu.
2. Skříň výstupního vedení: Rozvádí energii do zátěží, motorů a dalších koncových obvodů a zajišťuje ochranu.
3. Skříň PT a měření napětí: Monitoruje napětí systému a poskytuje ochranu proti přepětí.
4. Metering Cabinet: Integruje nástroje pro měření energie pro přesné statistiky spotřeby energie.
5. Skříň sekcí přípojnic: Umožňuje segmentovaný provoz, izolaci a ochranu sekcí přípojnic.
6. Izolační skříň: Poskytuje elektrickou izolaci a zajišťuje bezpečnou údržbu.

Případ aplikace Real-World

Případ 1: Projekt distribuce energie 10 kV pro velké datové centrum ve východní Číně

Požadavky projektu: Datové centrum vyžaduje 99,99% dostupnost napájení a nulovou poruchovost, vysoce stabilní vysokonapěťový distribuční systém pro zajištění nepřerušovaného napájení hlavních zátěží, jako jsou servery a chladicí zařízení.

Řešení: Byl zkonstruován kompletní energetický rozvodný systém s použitím jednotek Usune Kyn28 Switchgear 12kV, vč. vstupní skříně, měřící skříně, PT skříně a 12 odchozích skříní. Je vybaven 40kA zkratem vakuové vypínače s vypínací kapacitou a inteligentní integrovaná ochranná zařízení pro dosažení rychlé poruchy izolace a přesné lokalizace závady.

Provozní výsledky: Od svého uvedení do provozu v roce 2023 systém fungoval bez závad, se 100% míra přesnosti ochranných akcí. Roční doba výpadku proudu je kratší než 5 minut, což plně odpovídá vysokým hodnotám požadavky na spolehlivost napájení datového centra a efektivní zamezení ekonomických ztrát v řádu desítek milionů dolarů kvůli výpadkům elektřiny.

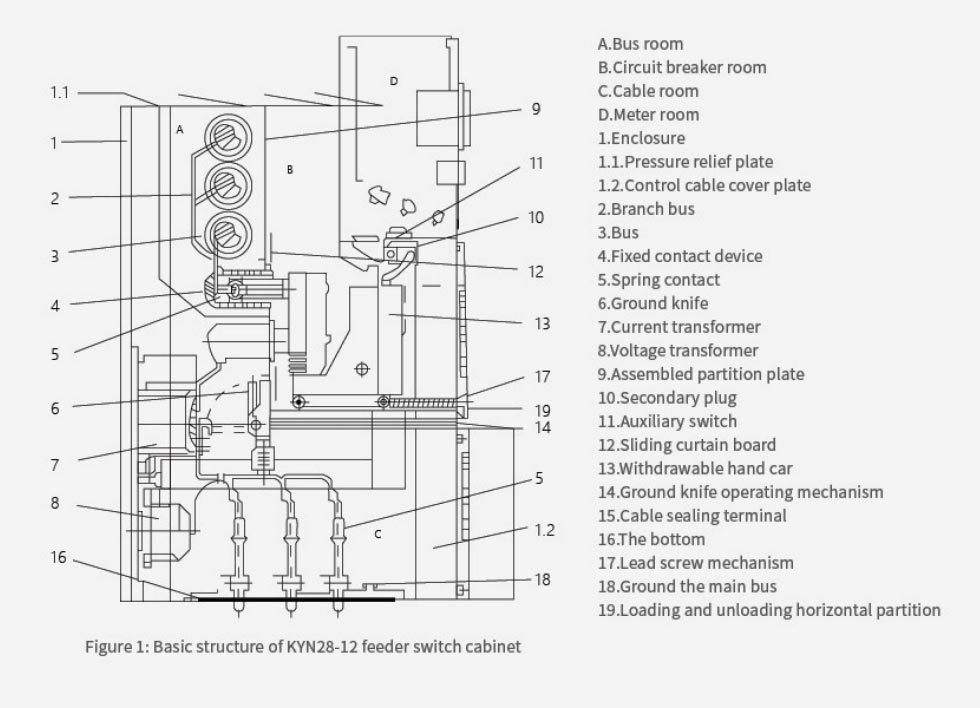

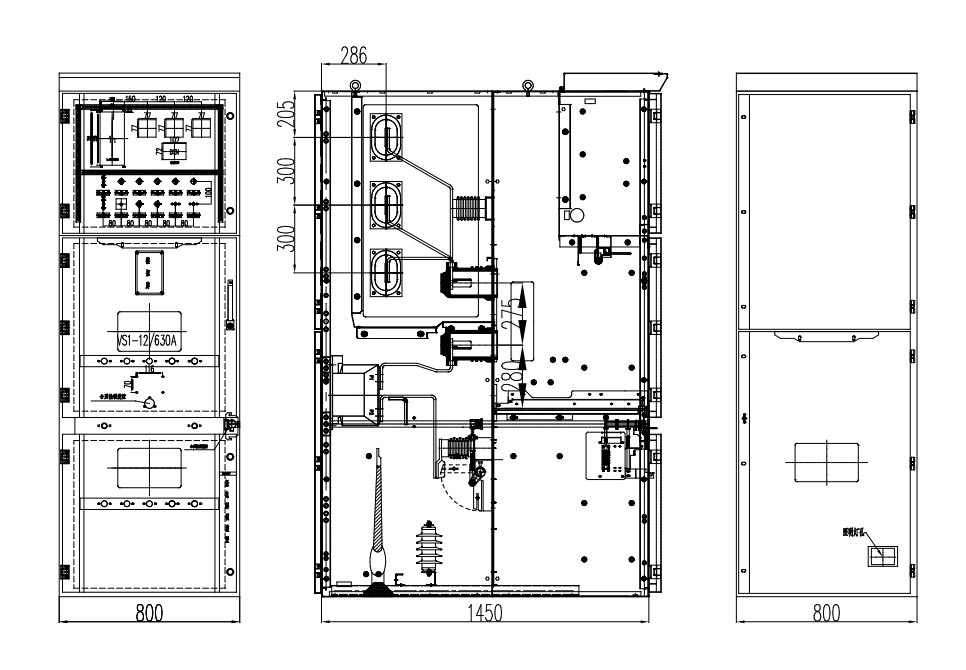

Vnější rozměr produktu

Reference projektu

Projekt startu rakety Cas-space

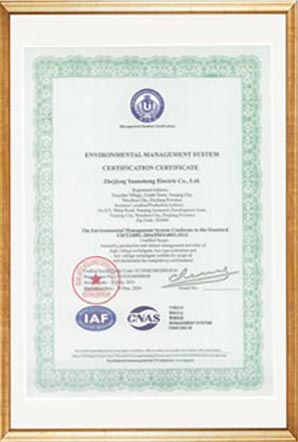

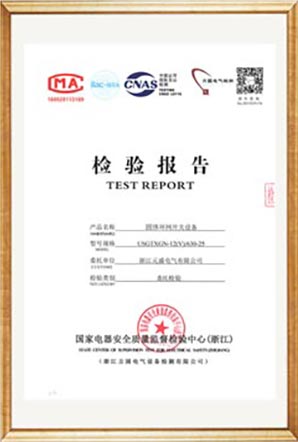

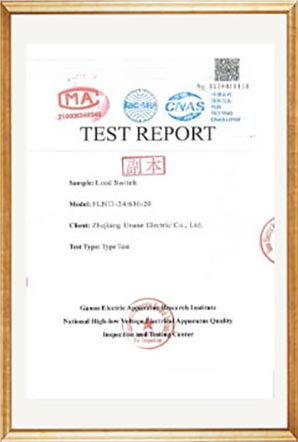

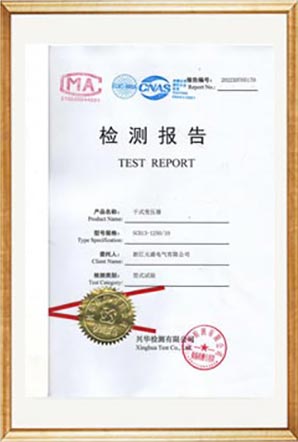

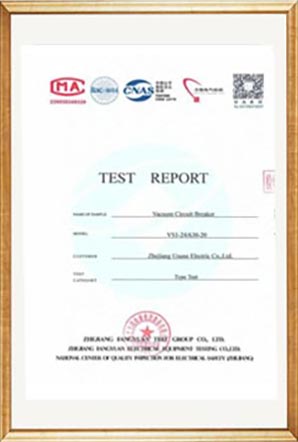

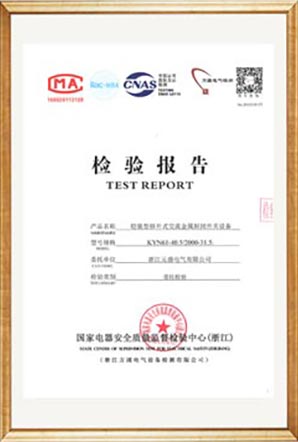

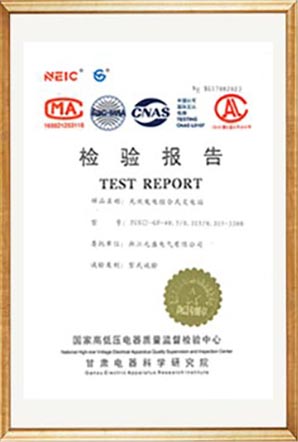

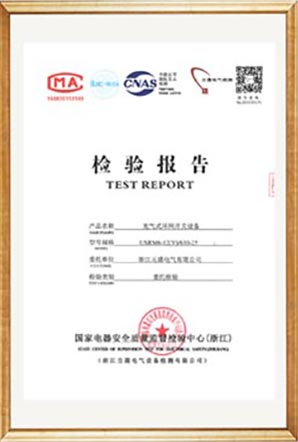

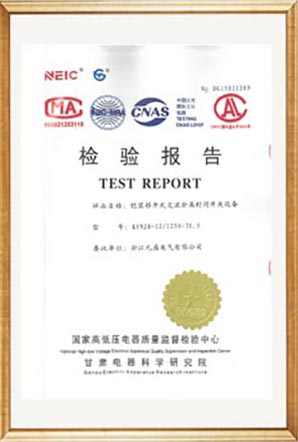

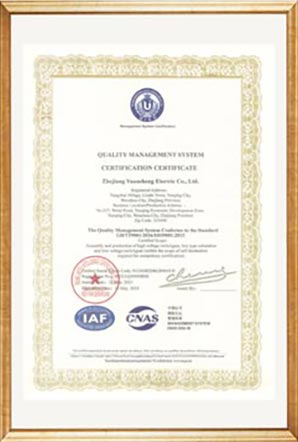

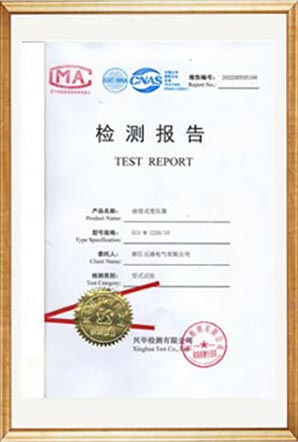

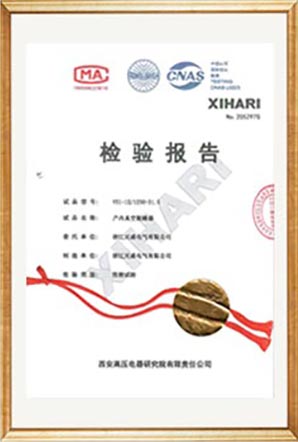

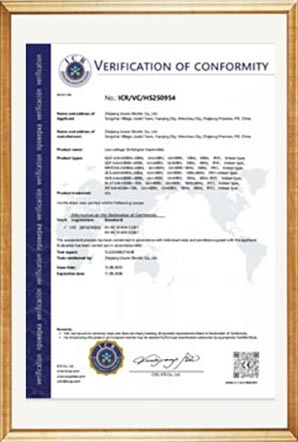

Testovací zpráva

Nejčastější dotazy

Q1: Je „pětiodolné“ blokování systému Kyn28 Switchgear 12kV mechanicky vynucený blokovací mechanismus? a jde to deaktivovat?

„Pěti odolný“ blokovací systém rozváděče Usune KYN28 využívá čistě mechanickou konstrukci nuceného blokování. bez elektrického pomocného odblokovacího obvodu, což konstrukčně eliminuje možnost nesprávné činnosti. Pouze profesionální pracovníci údržby jej mohou dočasně odblokovat pomocí specializovaných nástrojů za bezpečných podmínek napájení porucha a uzemnění; nelze jej odemknout během normálního provozu. To plně vyhovuje IEC a domácímu napájení bezpečnostní normy, maximalizující bezpečnost obsluhy a zařízení.

Otázka 2: Může produkt normálně fungovat v prostředí s vysokou vlhkostí a vysokou nadmořskou výškou a jaké jsou speciální úpravy? vyžadováno?

Standardní tolerance vlhkosti produktu je ≤ 95 % denní průměr a ≤ 90 % měsíční průměr. Vestavěný kondenzační ohřívač automaticky odvlhčuje a snadno zvládá prostředí s vysokou vlhkostí. U scénářů s nadmořskou výškou >1000 m to může být používá se s odlehčením podle norem energetického průmyslu (přibližně 10% snížení na každých 1000 m nárůstu nadmořská výška). K dispozici jsou také verze se zesílenou izolací na zakázku, které zvyšují povrchovou vzdálenost a splňují požadavky na bezpečnost ve vysokých nadmořských výškách.
