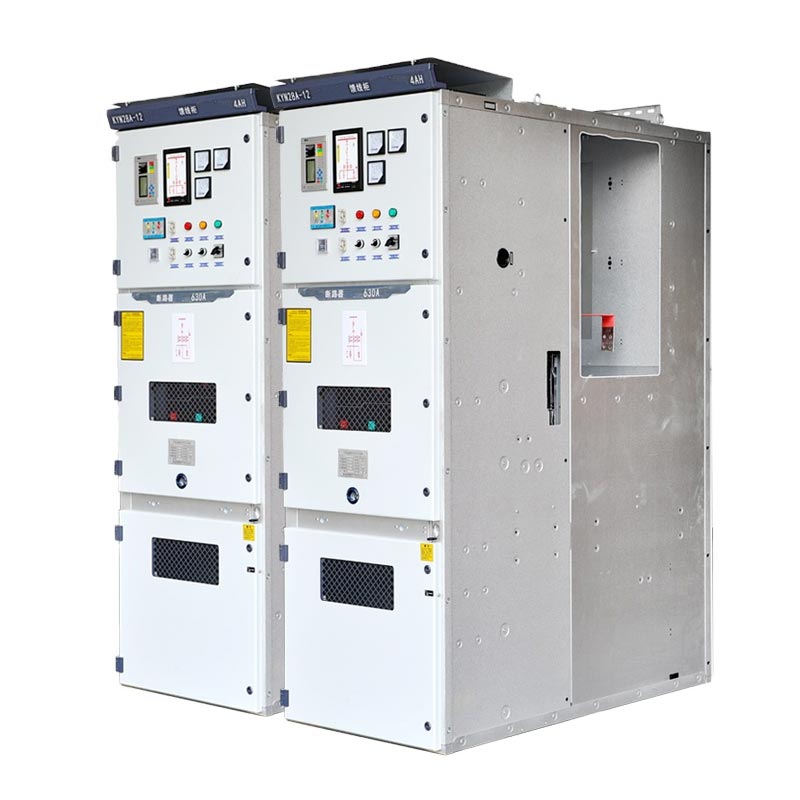

Spínací přístroj Kyn28 11kV

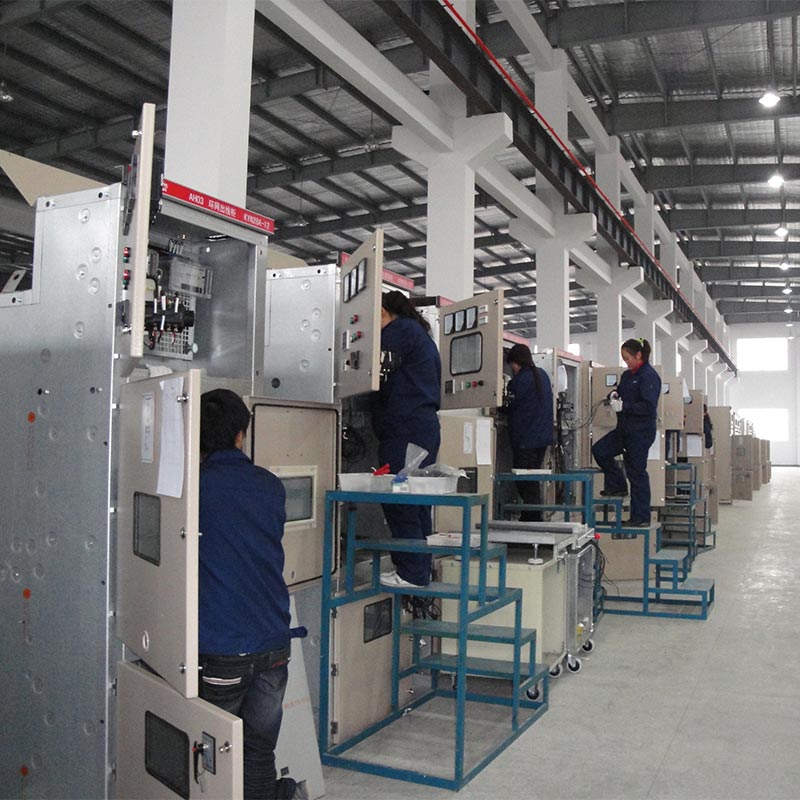

Usune Kyn28 Switchgear 11kV je vhodný pro 3,6kV–12kV, 50Hz třífázové AC systémy, umožňuje příjem energie, distribuce, ovládání, ochrany a monitorování. Podporuje jednoduchou přípojnici, rozdělení na jednu přípojnici a dvojitou způsoby připojení přípojnic, což z něj činí klíčové zařízení pro distribuci energie v energetických systémech. Jako základní produkt a profesionální čínský dodavatel energetických zařízení, se stal celosvětově důvěryhodným rozvodem středního napětí řešení díky svým továrním výrobním kapacitám a stabilní kvalitě.

Nízkonapěťové rozvaděče

Spínací zařízení vysokého napětí

Soulad se základními standardy

Usune Kyn28 Switchgear 11kV přísně dodržuje mezinárodní a domácí standardy pro zajištění produktu spolehlivost, bezpečnost a interoperabilita:

1. IEC 60298 / IEC 62271-200: Kovově uzavřený rozváděč střídavého proudu se jmenovitým napětím od 1 kV do 52 kV
2. GB 3906-2006: Kovově uzavřené rozvaděče a ovládací skříně 3–35 kV AC
3. DL/T 404-2007: Technická specifikace pro vnitřní AC vysokonapěťové rozváděče
4. GB/T 11022: Obecná specifikace pro vysokonapěťová spínací zařízení

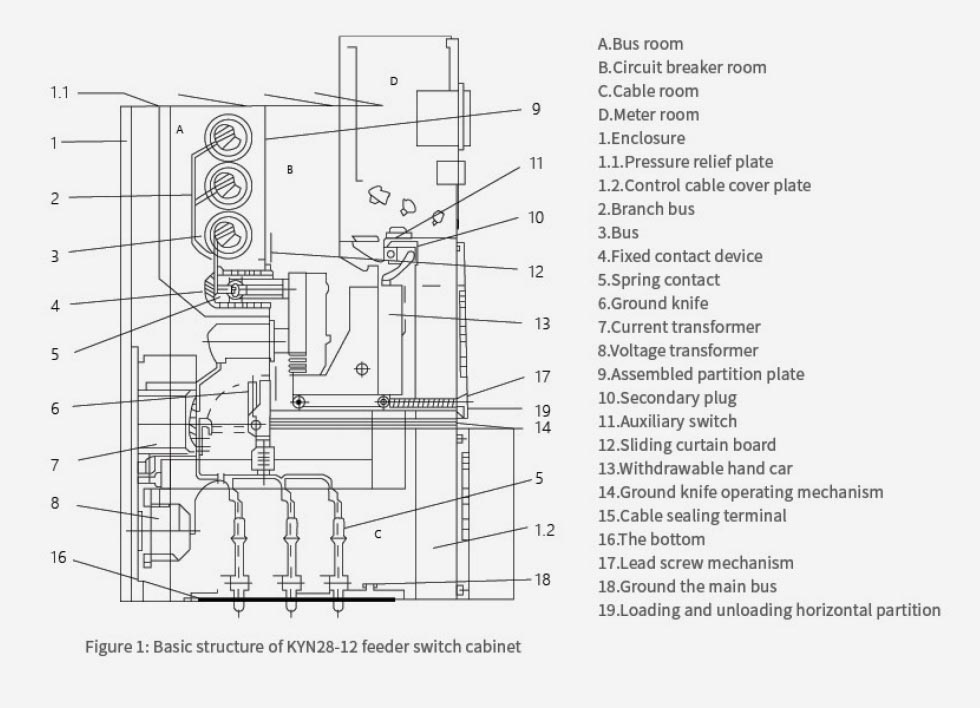

Konstrukční a designové prvky

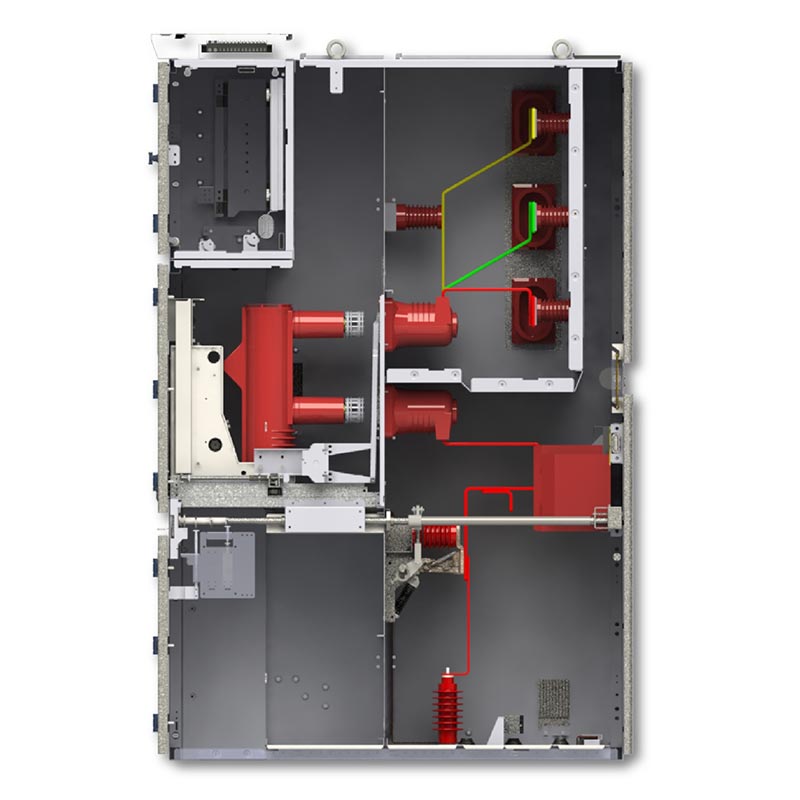

Skříň rozváděče Kyn28 11kV využívá modulární šroubovanou konstrukci vyrobenou z vysoce kvalitního pozinkovaného/za studena válcovaného ocelový plech, rozdělený do pěti nezávislých uzemňovacích oddílů kovovými přepážkami, které účinně zabraňují poruchám propagace.

1. Přihrádka vypínače: Je vybavena odnímatelným vozíkem vakuového vypínače s mechanickým blokování
2. Oddíl přípojnic: Instaluje hlavní přípojnice a odbočné přípojnice, nezávisle izolované.
3. Kabelový prostor: Používá se pro připojení kabelů, obsahující transformátory, uzemňovací spínače, svodiče přepětí atd.
4. Oddíl řídicích přístrojů: Instaluje relé, přístroje, ochranná zařízení a sekundární obvody.
5. Kanál pro odlehčení tlaku: V horní části je vybaven zařízením pro odlehčení tlaku, které umožňuje bezpečné uvolnění tlaku oblouku v případě poruchy.

Hlavní výhody

1. Konstrukce odnímatelného ručního vozíku: Jistič a ruční vozíky PT jsou zaměnitelné, což umožňuje rychlou údržbu a výměna bez odpojení celé části přípojnice.
2. Komplexní blokování pěti ochran: Zabraňuje náhodnému otevření/zavření jističe, zabraňuje tlačení/tahání ručního vozíku pod zatížením, zabraňuje sepnutí uzemňovače, když je pod napětím, zabraňuje zapnutí když je uzemňovací spínač sepnutý, a zabraňuje náhodnému vstupu do oddílů pod napětím.
3. Kompaktní konstrukce: Obsluha a údržba směřující zepředu, což šetří instalační prostor.
4. Vysoká přizpůsobivost prostředí: Vestavěný kondenzační ohřívač, vhodný do vlhkého prostředí.

Hlavní typy aplikací:

1. Příchozí linková skříň (přijímací napájení)
2. Skříň výstupního vedení (distribuce energie do podavačů/motorů)
3. Napěťový transformátor a skříň pro měření napětí
4. Měřicí skříň (s měřičem energie)
5. Skříň přípojnicové sekce
6. Izolační skříň

Podmínky prostředí

- Okolní teplota: -15℃ ~ +40℃
- denní průměrná relativní vlhkost ≤ 95 %, měsíční průměr ≤ 90 %
- Žádné výbušné, korozivní plyny nebo vodivý prach, žádné silné vibrace
- Pouze vnitřní instalace

Hlavní technické parametry

Skutečný případ aplikace

Projekt distribuce elektřiny městského komerčního komplexu. 50patrový komerční komplex (kancelář + obchod + zábava) ve východní Číně používá 18 jednotek Usune Kyn28 Switchgear 11kV, včetně příchozích linek, odchozích linek, PT, měření, sekční skříně a izolační skříně s redundantním napájením přes duální přípojnice.

Po dvou letech provozu dosáhl 99,98% spolehlivosti napájení bez neplánovaných výpadků napájení. The rozváděč lze rychle vyměnit, což výrazně zkracuje dobu údržby. Kompaktní skříňka šetří místo v distribuční místnost a kondenzační ohřívač zajišťuje stabilní provoz ve vlhkém prostředí.

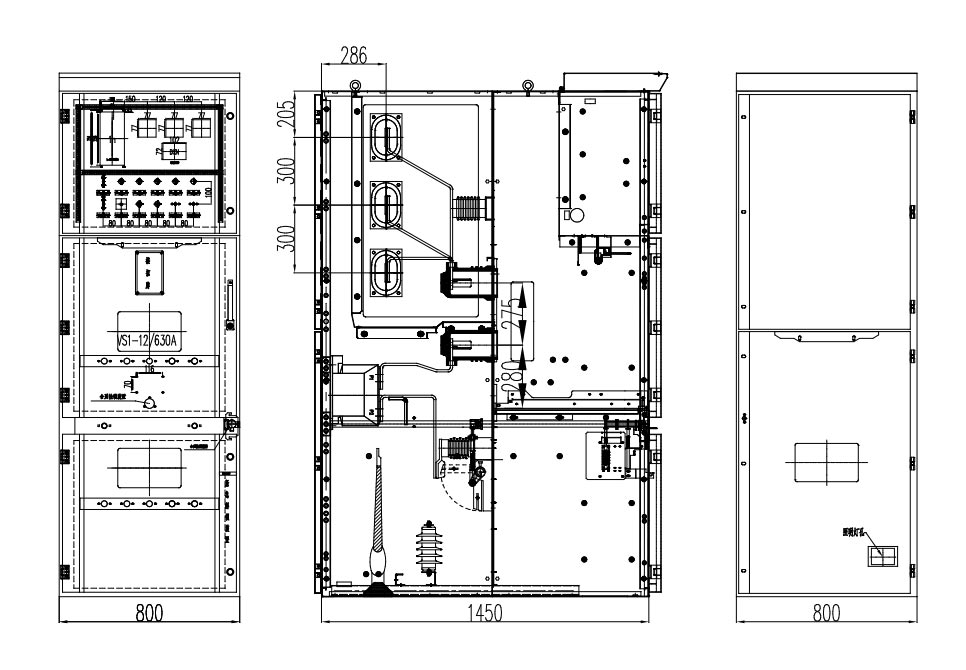

Vnější rozměr produktu

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Nejčastější dotazy

Q1: Jaké jsou hlavní rozdíly mezi Usune KYN28 11kV a tradičním pevným rozvaděčem?

Odpověď: Hlavním rozdílem je konstrukce výsuvného rozvaděče. Jističe lze nezávisle vytáhnout a zaměnit, což eliminuje potřebu úplného výpadku napájení během údržby. To má za následek vyšší bezpečnost a účinnost údržby a nezávislý oddíl účinně omezuje rozsah poruch.

Q2: Lze rozváděč Kyn28 11kV použít ve vysokých nadmořských výškách nebo ve zvláště vlhkém prostředí?

A: Ano. Jako profesionální výrobce nabízí Usune design s vysokými nadmořskými výškami, vylepšenou izolaci a ochrana proti korozi a vestavěné topení pro zajištění spolehlivého provozu ve vlhkém prostředí.

Q3: A co záruka na produkt a poprodejní servis?

Odpověď: Celý stroj je dodáván s 12měsíční zárukou, globálním technickým týmem, který reaguje 24 hodin denně a rychle v klíčových oblastech je k dispozici služba na místě. Poskytujeme také dlouhodobou údržbu a technická školení.
