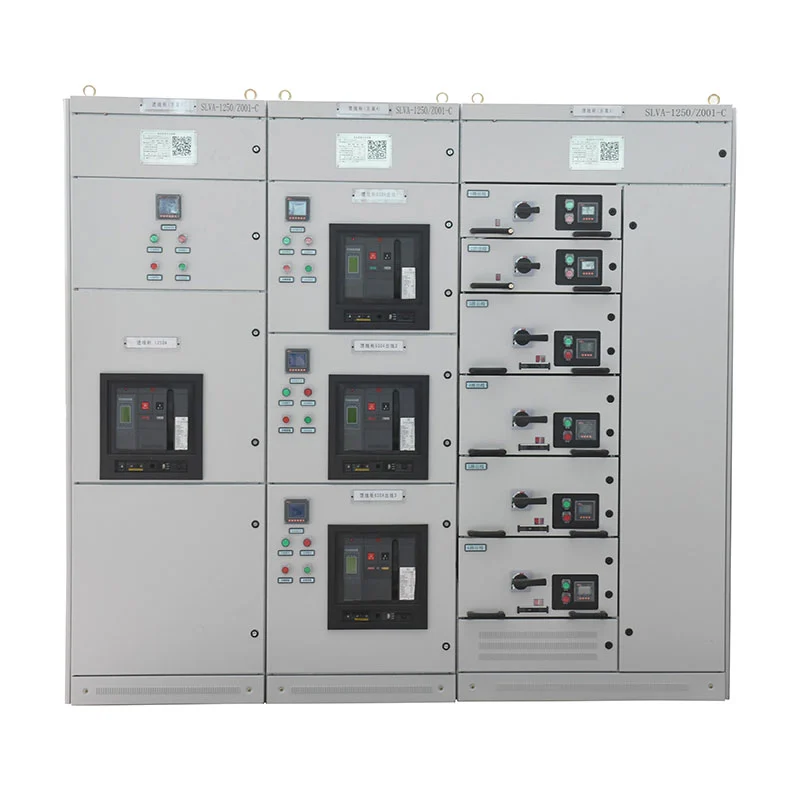

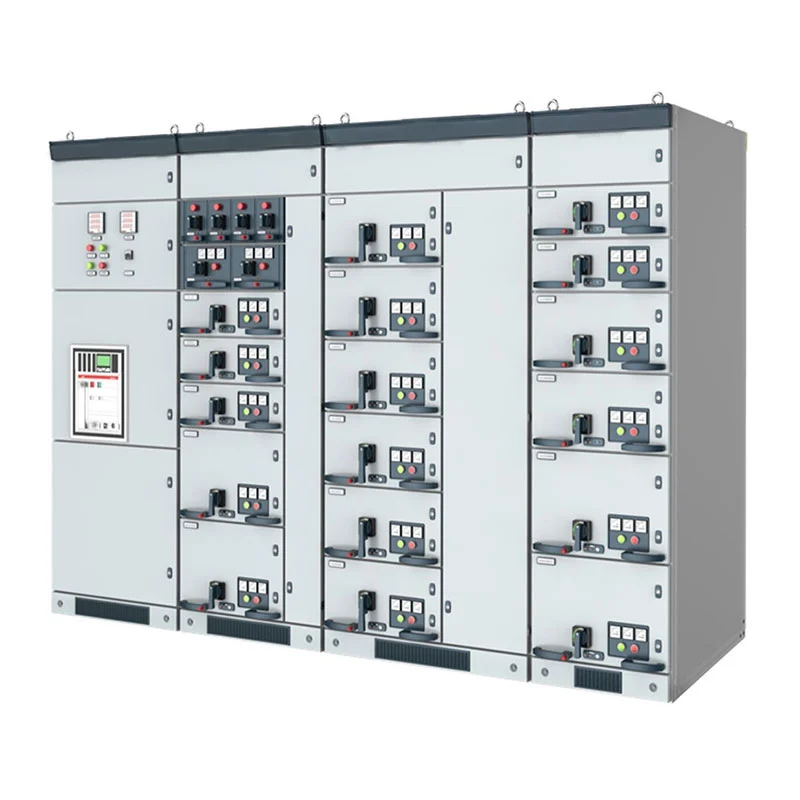

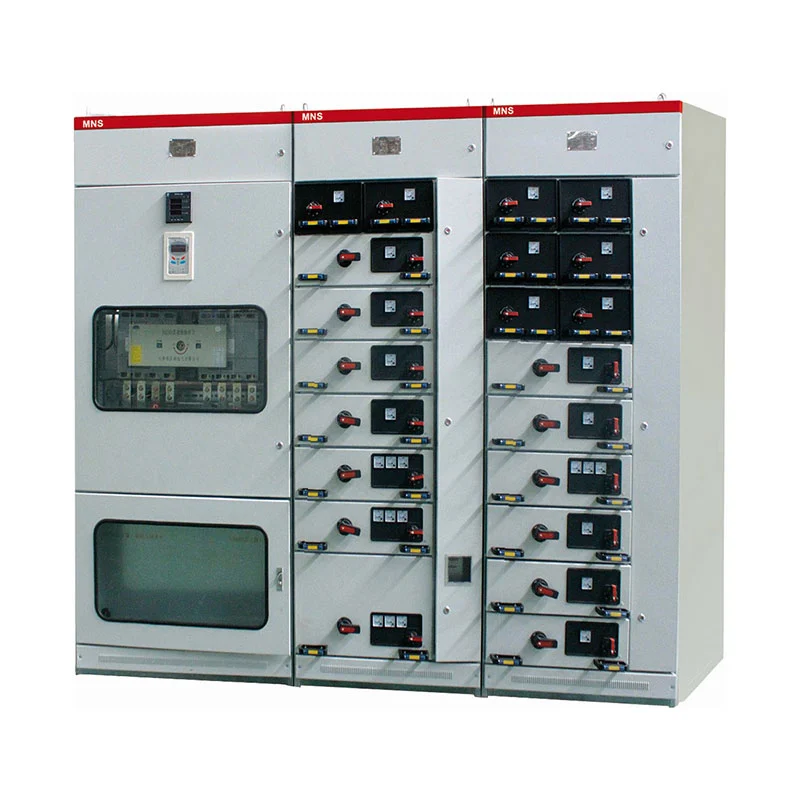

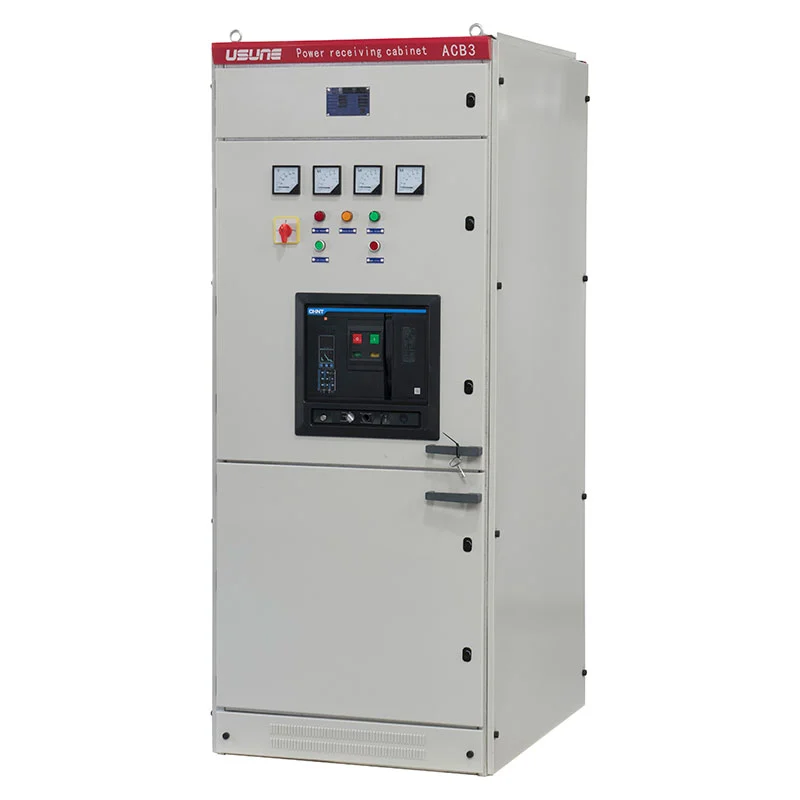

Nízkonapěťová zásuvková skříň rozvaděče

Nízkonapěťový zásuvkový rozvaděč, navržený pro systémy AC 50–60 Hz se jmenovitým pracovním napětím až 660 V lze nakonfigurovat pro distribuci energie, řízení motoru a kompenzaci účiníku. Je vhodný pro průmyslové závody, elektrárny, petrochemické projekty, dopravní infrastruktura, komerční budovy, a další nízkonapěťové elektrické systémy.

Proč na designu zásuvek záleží

V běžné pevné rozvodné skříni jsou elektrické obvody relativně závislé na celkové skříni uspořádání. Když zařízení obsahuje mnoho nezávislých zátěží, může to vést ke správě okruhu a budoucnosti modifikace složitější.

Konfigurace zásuvkového typu rozděluje elektrické funkce do jednotlivých jednotek. Každá zásuvka může odpovídat a specifický podavač, motor nebo elektrická zátěž, což umožňuje uspořádání celkové skříně podle skutečného stavu distribuční struktura.

Pro továrny a velká zařízení to znamená, že rozváděč lze plánovat spíše podle elektrické zátěže jednoduše kolem fyzických rozměrů skříně.

Řízení okruhů po okruhu

Struktura zásuvek umožňuje přiřadit různé obvody k samostatným funkčním jednotkám.

Například výrobní zařízení může mít nezávislé okruhy pro motory dopravníků, čerpadla, ventilátory, pomocné prostředky stroje, osvětlení a obecný rozvod energie. Tyto okruhy mohou být uspořádány podle jejich individuálních potřeb elektrické požadavky.

Tato struktura pomáhá operátorům identifikovat vztah mezi každým okruhem a jeho připojeným zařízením, což je zvláště cenné ve velkých elektrických místnostech s četnými vývody.

Různé zatížení, různé zásuvky

Ne každá elektrická zátěž má stejný požadavek na výkon. Malý pomocný motor a vysoce výkonný produkční motor může vyžadovat různá spínací a ochranná opatření.

Nízkonapěťový zásuvkový rozváděč tedy může používat velké a malé zásuvky pro různé obvody požadavky. Konfiguraci zásuvky lze určit podle jmenovitého výkonu motoru, kapacity podavače a počtu obvodů v rámci projektu.

To poskytuje elektrotechnikům větší svobodu při přípravě rozvržení skříně.

Organizace motorových okruhů

U průmyslových zařízení může řízení motoru představovat významnou část nízkonapěťové elektřiny systém.

Konfigurace MCC se skládá z velkých a malých zásuvek, přičemž hlavní spínací zařízení každého okruhu používá a vysoce vypínací jistič nebo otočný spínač zátěže s pojistkou.

Toto uspořádání lze aplikovat na okruhy obsluhující čerpadla, kompresory, ventilátory, dopravníky, výrobní stroje a jiné motorem poháněné zařízení.

Oddělení těchto motorových obvodů do vyhrazených funkčních jednotek také pomáhá zjednodušit elektrický vztah mezi jednotlivými motory a jejich odpovídajícími podavači.

Uspořádání distribuce energie

Rozvaděč Power Distribution Center se používá tam, kde je třeba rozdělit příchozí elektrickou energii mezi více následné obvody.

Konfigurace PC může obsahovat jističe řady Emax, MT, 3WN, AH a ME v závislosti na schváleném elektrické provedení.

Výběr by měl vzít v úvahu jmenovitý proud, zkratovou kapacitu, charakteristiky podavače, koordinaci ochrany, a požadavky připojeného zařízení.

Řízení jalového výkonu

Průmyslové systémy náročné na motor mohou generovat významnou poptávku po jalovém výkonu. U takových instalací účiník kompenzace může být součástí nízkonapěťového elektrického návrhu.

Kompenzační skříň lze nakonfigurovat pro manuální, automatickou nebo dálkovou kompenzaci účiníku.

Jeho konfiguraci lze určit podle charakteristiky zatížení zákazníka a elektrického managementu požadavky spíše než používat stejné kompenzační opatření pro každý projekt.

Kam se hodí

Zařízení lze přizpůsobit elektrickým systémům s různou strukturou zatížení.

Výrobní zařízení

Továrny s více výrobními linkami mohou používat samostatné zásuvkové jednotky pro motory, pomocná zařízení a obecně silových obvodů.

Petrochemické závody

Čerpadla, kompresory, ventilátory a další procesní zařízení mohou být uspořádána prostřednictvím vyhrazených řídicích obvodů motoru.

Ocel a metalurgie

Velké výrobní závody mohou využívat centralizované nízkonapěťové rozvody pro více výkonných zařízení a motoru podavače.

Dopravní infrastruktura

Železniční zařízení, terminály a podpůrná infrastruktura mohou využívat skříň pro distribuci napájení zařízení a pomocné elektrické systémy.

Výškové budovy

Komerční a obytné budovy mohou organizovat více nízkonapěťových napáječů v rámci centralizované distribuce systém.

Energetická zařízení

Elektrárny a energetické projekty mohou konfigurovat funkce distribuce, řízení motoru a kompenzace jejich pomocné elektrické zátěže.

Technické údaje

Pracovní prostředí

Standardní provozní prostředí by mělo mít okolní teplotu mezi -5 °C a +40 °C s průměrem teplota po dobu 24 hodin nepřesahující +35°C.

Při maximální okolní teplotě +40°C by relativní vlhkost neměla překročit 50%. Vyšší vlhkost může být přijatelná při nižších teplotách, např. až 90 % při +20 °C. Je třeba vzít v úvahu kolísání teploty kvůli kondenzaci může dojít.

Standardní nadmořská výška je ≤ 2000 m.

Při přepravě a skladování vydrží zařízení teplotám od -25 °C do +55 °C, s krátkodobým vystavení až +70°C po dobu nepřesahující 24 hodin.

Speciální aplikace, včetně plošin pro těžbu ropy na moři a jaderných elektráren, vyžadují samostatnou technickou hodnocení a dohody mezi výrobcem a konečným uživatelem.

Reference projektu

Projekt startu rakety Cas-space

Cas-space Rocket Launch Project je technickou referencí pro elektrické zařízení Usune.

Infrastruktura pro odpalování raket obsahuje různé podpůrné elektrické zátěže, včetně systémů vybavení, pomocných zařízení a infrastrukturní služby. Taková zařízení vyžadují jasnou organizaci okruhu a spolehlivost elektrické rozvody pro podporu různých provozních oblastí.

Zařízení Usune bylo použito jako součást elektrického systému projektu, poskytující praktické zkušenosti s napájením rozvaděče pro specializovanou infrastrukturu.

Projekt také ukazuje důležitost přizpůsobení konfigurace skříně skutečné elektrické architektuře zařízení spíše než spoléhat na jednotné uspořádání.

Kvalita a shoda

Systém výroby a řízení společnosti Usune je podporován normami ISO 9001, ISO 14001 a ISO 45001.

Zařízení je vyrobeno v souladu s platnými požadavky IEC a GB, včetně GB 7251.1, JB/T 9961 a příslušné mezinárodní požadavky na nízkonapěťové spínací a řídicí sestavy.

Před odesláním je hotová skříň podrobena tovární kontrole a rutinnímu testování. Příslušné zkušební zprávy a technickou dokumentaci lze dodat dle požadavků projektu.

Konfigurace před nákupem

Pro nákupní týmy je nejdůležitějším krokem potvrzení elektrické konfigurace před výrobou.

Nízkonapěťový zásuvkový rozváděč by měl být vybrán podle skutečného seznamu zatížení, nikoli pouze jmenovité napětí skříně.

Usune doporučuje potvrdit:

Poskytnutí těchto podrobností ve fázi nabídky umožňuje Usune připravit konfiguraci, která lépe odpovídá skutečný elektrický systém zákazníka.

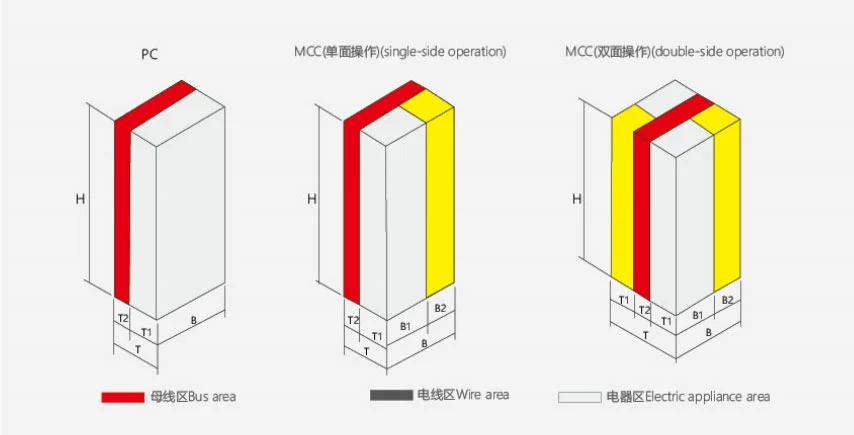

Vnější rozměr produktu

Skříň rozvodného centra (PC).

B Skříň řídicího centra motoru (MCC).

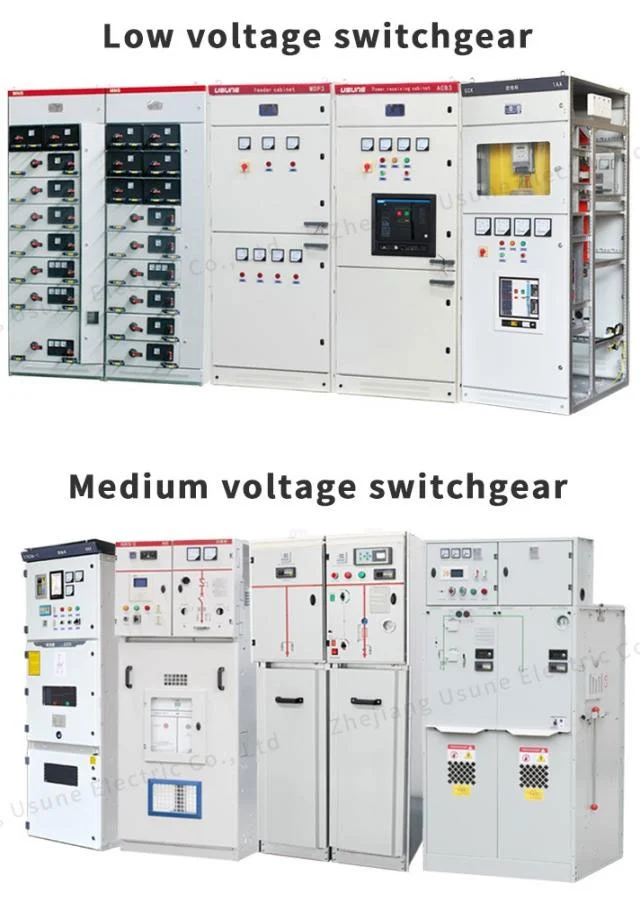

Tovární výroba

Skříň je sestavena z výroby pomocí standardizovaných konstrukcí skříněk a funkčních komponentů.

Výrobní proces zahrnuje kontrolu komponentů, konstrukční montáž, instalaci zásuvek, elektrické vedení, kontrola funkční jednotky a rutinní testování.

Tento výrobní proces montáže umožňuje kontrolu konečné konfigurace skříně oproti schválené technické požadavky před odesláním.

FAQ

Jaké napětí skříň zvládne?

Zařízení je určeno pro střídavé systémy se jmenovitým pracovním napětím 660V a nižším.

Proč používat konfiguraci zásuvkového typu?

Uspořádání zásuvek umožňuje organizovat jednotlivé elektrické obvody jako samostatné funkční celky, které lze usnadňují správu a konfiguraci velkých distribučních systémů.

Lze kombinovat velké a malé zásuvky?

Ano. Konfigurace MCC může používat velké i malé zásuvky podle kapacity motoru a požadavků na okruh.

Jaké zařízení lze nainstalovat do PC skříně?

V konfiguraci PC lze použít jističe řady Emax, MT, 3WN, AH a ME dle schváleného projektu design.

Je vhodný pro ovládání motoru?

Ano. Sekce MCC je speciálně navržena pro více motorových okruhů a může být konfigurována s různými zásuvkami velikosti.

Podporuje kompenzaci účiníku?

Ano. Manuální, automatické a dálkové kompenzační funkce lze konfigurovat podle požadavků projektu.

Jaké certifikáty má Usune?

Usune působí v rámci systémů řízení ISO 9001, ISO 14001 a ISO 45001. Produkty jsou vyráběny podle použitelné normy IEC a GB, s certifikací CE pro příslušné konfigurace.

Může Usune přizpůsobit skříň?

Ano. Počet zásuvek, uspořádání obvodu, výběr jističe, konfigurace MCC a kompenzační funkce mohou být určeno dle elektrotechnických požadavků zákazníka.

Jaké informace by měly být uvedeny pro cenovou nabídku?

Mezi nejužitečnější informace patří systémové napětí, vstupní proud, počet podavačů, množství motoru a jmenovité hodnoty, úroveň zkratu, požadavky na kompenzaci, prostředí instalace a elektrické jednolinkové schéma.

Usune Project Support

Usune poskytuje nízkonapěťové rozváděče pro elektrické systémy, kde je třeba organizovat více silových obvodů v centralizovaném kabinetu.

Pro zákazníky, kteří získávají nízkonapěťový zásuvkový rozvaděč, může Usune vyhodnotit elektrické zatížení struktura, výběr vhodných konfigurací zásuvek, koordinace výběru komponent, kompletní tovární montáž a testování a poskytování technické dokumentace pro dodávku projektu.
