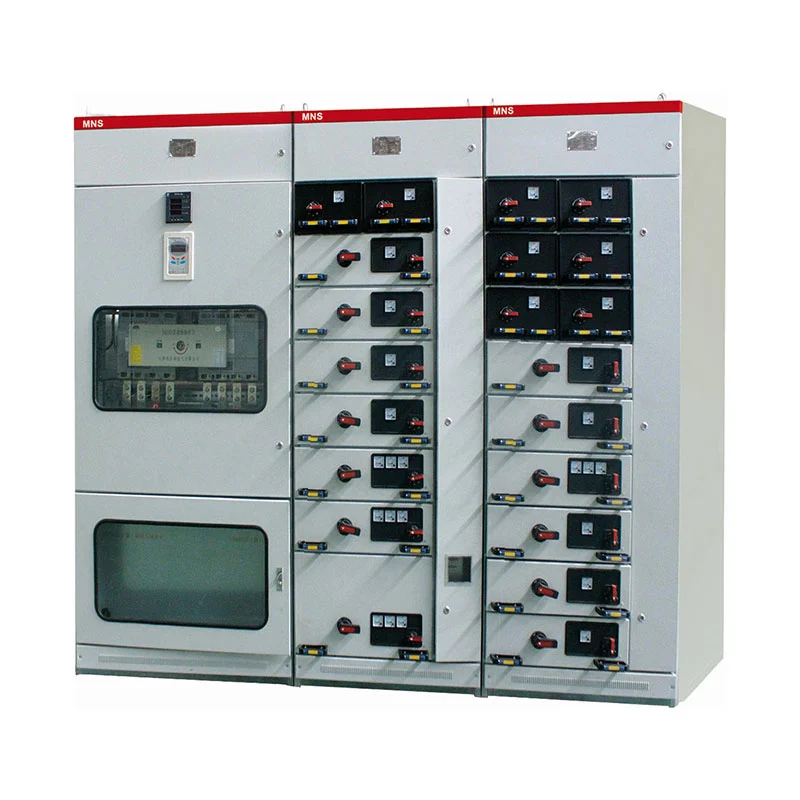

Pro projekty vyžadující řízení několika typů elektrických zátěží z jednoho centralizovaného nízkonapěťového distribučního systému je nízkonapěťový výsuvný rozváděčový panel zvláště vhodnou volbou. Skříň podporuje konfiguraci s napájecími jednotkami, řídicími jednotkami motoru a funkcemi kompenzace účiníku na základě elektrického schématu zákazníka, namísto spoléhání se na jediné pevné uspořádání. Požadavky na střední napětí ve stejném projektu mohou být pokryty nízkonapěťovým výsuvným spínacím panelem.
Různé typy zátěží – výrobní zařízení, motory, osvětlení, pomocná zařízení a reaktivní zátěže – běžně koexistují ve velkém nízkonapěťovém elektrickém systému a každý může vyžadovat vlastní ochranu a ovládací uspořádání. Usuneův modulární rozváděč je proto konfigurovatelný funkcí obvodu: Power Distribution Center (PC) pro příchozí a odchozí napájení, Motor Control Center (MCC) pro motorové vývody a kompenzační skříň pro řízení jalového výkonu. Inženýři tak mohou postavit rozvaděč podle skutečné struktury zatížení projektu.

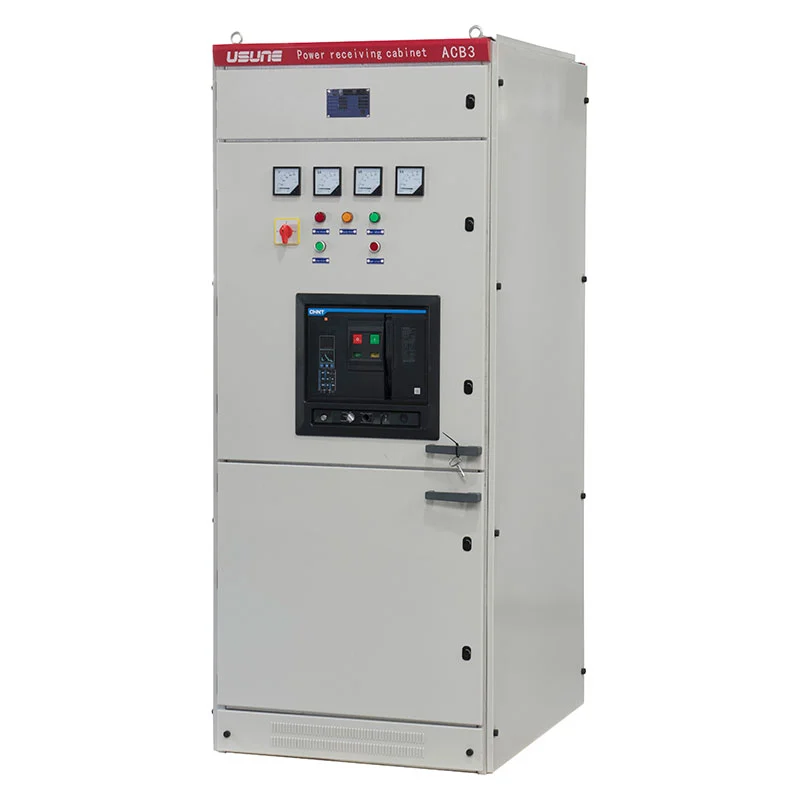

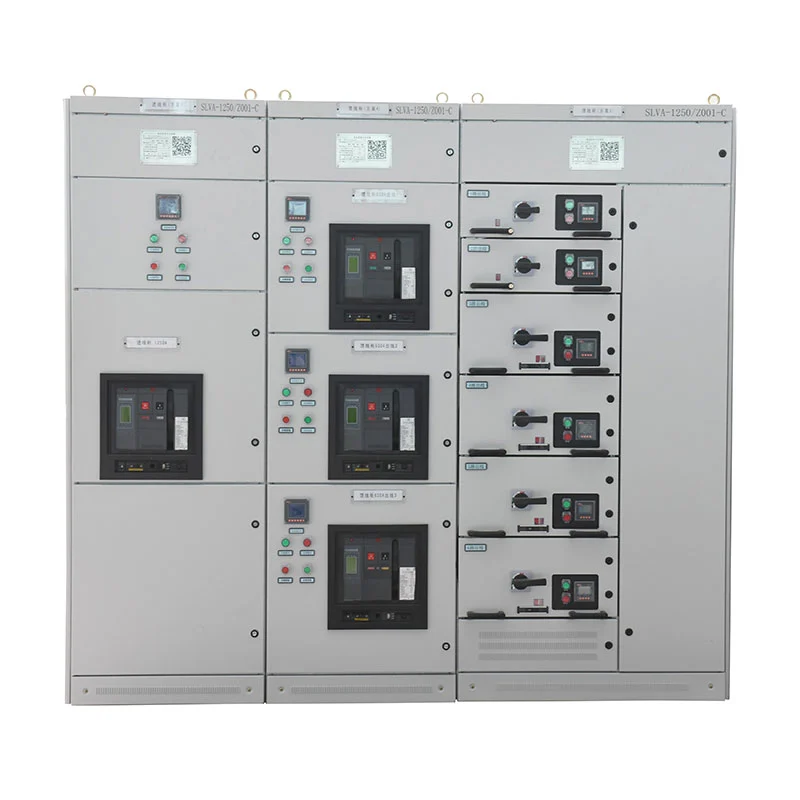

Na přijímací a distribuční straně nízkonapěťového systému je umístěna PC skříň. Při dodržení požadovaných elektrických parametrů do něj lze umístit jističe řady Emax, MT, 3WN, AH, ME a další kompatibilní komponenty v souladu se schváleným designem. Z distribuční části jsou napájeny navazující výrobní linky, transformátory, pomocná zařízení, systémy budov a další zátěže. Pokud má projekt více napáječů, každý okruh může být uspořádán tak, aby vyhovoval jeho jmenovitému proudu a požadavkům na ochranu, což usnadňuje organizaci celkové distribuční sítě.

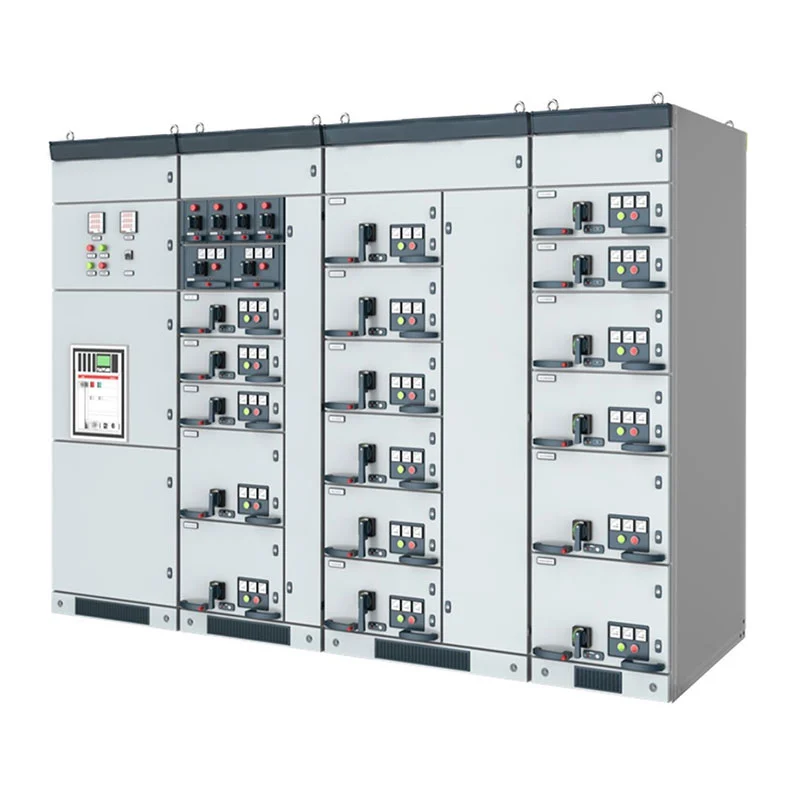

Mezi největší součásti průmyslových elektrických systémů patří zátěže motorů: čerpadla, ventilátory, kompresory, dopravníky, obráběcí stroje a výrobní zařízení mohou každý potřebovat vyhrazený motorový okruh. Velké a malé zásuvky v konfiguraci MCC vyhovují různým požadavkům na podavač motoru a hlavním spínacím zařízením každého obvodu může být jistič s vysokou vypínací kapacitou nebo otočný spínač zátěže s pojistkou. Motorové obvody jsou tak seskupeny odděleně od obecných obvodů distribuce energie, přičemž je zachováno centralizované řízení elektrického systému.
Kompenzace jalového výkonu může být zapotřebí v průmyslových zařízeních s mnoha motory a indukčními zátěžemi. Kompenzační sekci může Usune nakonfigurovat s manuálními, automatickými nebo vzdálenými funkcemi kompenzace účiníku, přičemž způsob ovládání je zvolen tak, aby odpovídal systému řízení elektrické energie zákazníka. Díky tomu, že kompenzační zařízení je odděleno od obecných rozvodů a motorových obvodů, uspořádání skříně je více v souladu s celkovou strategií řízení spotřeby zákazníka.
U výsuvného nízkonapěťového systému není nejdůležitější struktura skříně jako taková, ale schopnost organizovat různé elektrické funkce v rámci jednoho koordinovaného systému. Příchozí napájení je řešeno PC sekcí, která distribuuje elektřinu do navazujících vývodů, jeho konfigurace jističe je zvolena podle proudu systému a požadavků na ochranu. Okruhy související s motorem jsou řešeny sekcí MCC, kde jsou velikosti zásuvek uspořádány tak, aby odpovídaly jmenovitým hodnotám motoru a množství podavače. Jalový výkon je řízen kompenzační sekcí, konfigurovatelnou pro ruční, automatický nebo dálkový provoz. V závislosti na požadavcích projektu mohou být tyto tři funkční oblasti navrženy samostatně nebo integrovány do jednoho rozvaděče nízkého napětí.
Spíše než vzhled skříně by při výběru nízkonapěťového rozvaděče mělo být výchozím bodem elektrické zatížení. Inženýři na projektu distribuce energie obvykle potvrzují vstupní napětí, jmenovitý proud, počet výstupních podavačů, úroveň zkratu, kapacitu motoru a budoucí požadavky na rozšíření. Počet a výkon motoru se stávají klíčovými faktory při určování konfigurace MCC pro zařízení náročná na motor. Tam, kde jsou jalová zatížení významná, měla by být rovněž zvážena požadovaná kompenzační kapacita a kontrolní metoda. Takový přístup založený na zatížení pomáhá zajistit, aby konečná konfigurace nízkonapěťového výsuvného rozváděče odpovídala skutečným provozním charakteristikám zařízení.
Distribuční funkce určují, jak je nízkonapěťový výsuvný rozváděč nakonfigurován, což mu umožňuje sloužit široké škále průmyslových odvětví a elektrických prostředí.
V továrnách se energie dostává do výrobních zařízení, motorů, pomocných systémů a procesních strojů prostřednictvím konfigurací PC a MCC.
Čerpadla, ventilátory, kompresory a další systémy poháněné motorem jsou v petrochemických závodech samozřejmostí; vyhrazené obvody řízení motoru mohou být uspořádány v sekci MCC.
Motory s vysokým výkonem a více výrobních linek jsou typické pro ocelářské a metalurgické závody, kde modulární distribuce umožňuje vyhrazeným napájecím okruhům zvládat různá zatížení.
Napájení zařízení, pomocné systémy, ventilační zařízení a další elektrické zátěže v dopravní infrastruktuře mohou být obsluhovány centralizovaným rozvodem nízkého napětí.
Pro centralizovanou správu napáječů a zásobování elektrickými zařízeními se mohou výškové budovy a obytné budovy spolehnout na nízkonapěťové rozvodné skříně.
Vstupní rozvody, vývody, motorové obvody a kompenzace jalového výkonu mohou být spojeny v rámci integrovaného nízkonapěťového systému v zařízeních souvisejících s napájením.
Náš standardní nízkonapěťový výsuvný rozváděčový panel je navržen pro okolní teplotu mezi -5 °C a +40 °C, s průměrnou teplotou nepřesahující +35 °C za 24 hodin.
Standardní instalační nadmořskou výšku určujeme ≤2000 m. Okolní vzduch by měl být relativně čistý a tam, kde může kolísání vlhkosti a teploty způsobit kondenzaci, doporučujeme zvážit vhodná opatření.
Pro přepravu a skladování používáme teplotní rozsah -25°C až +55°C, s krátkodobou expozicí do +70°C po dobu ne delší než 24 hodin.
Pokud je zařízení požadováno pro ropné plošiny na moři, jaderné elektrárny nebo jiná speciální prostředí, provozní podmínky potvrdíme zvlášť se zákazníkem.
| Položka | Specifikace |
| Typ zařízení | Nízkonapěťový výsuvný spínací přístroj |
| Jmenovité pracovní napětí | ≤660V |
| Jmenovitá frekvence | 50Hz / 60Hz |
| Hlavní funkce | Rozvod energie / Řízení motoru / Kompenzace účiníku |
| Typy skříní | PC / MCC / Kompenzační kabinet |
| Jističe PC | Řada Emax / MT / 3WN / AH / ME |
| Struktura MCC | Velké a malé zásuvky |
| Hlavní přepínání MCC | Vysoce vypínací MCCB / otočný zátěžový spínač s pojistkou |
| Kompenzační režimy | Manuální / Automatická / Dálková |
| Nadmořská výška instalace | ≤ 2000 m |
| Okolní teplota | -5°C až +40°C |
| 24hodinová průměrná teplota | ≤ +35 °C |
| Skladovací teplota | -25°C až +55°C |
| Krátkodobá teplota | Až +70°C po dobu ≤24h |
| Použitelný systém | AC 50–60 Hz |
Konečné elektrické parametry by měly být potvrzeny podle jednolinkového schématu zákazníka, zátěžového listu, požadavky na ochranu a podmínky instalace.
Před objednáním nízkonapěťového výsuvného rozváděče by zákazníci měli obvykle poskytnout následující projekt informace:
| Požadované informace | Účel |
| Systémové napětí | Určuje základní elektrickou konfiguraci |
| Příchozí proud | Pomáhá určit vstupní kapacitu rozváděče |
| Počet podavačů | Určuje uspořádání funkční jednotky skříně |
| Množství motoru | Určuje požadavky MCC |
| Hodnocení motoru | Pomáhá vybrat komponenty podavače motoru |
| Úroveň zkratu | Určuje požadavky na ochranu |
| Požadavek na kompenzaci | Určuje konfiguraci kompenzace účiníku |
| Instalační prostředí | Potvrzuje platné provozní podmínky |
| Elektrické schéma | Pomáhá Usuneovi připravit vhodné uspořádání skříně |
Poskytnutí těchto podrobností ve fázi nabídky umožňuje Usune vyvinout přesnější konfiguraci rozváděče a omezit zbytečné změny během výroby.
| č. | Položky | Jednotka | Jednotka vypínače zátěže | kombinovaná jednotka | Jednotka jističe | |
| 1 | Jmenovité napětí | kV | 24. 12 | 24. 12 | 24. 12 | |
| 2 | Jmenovitá frekvence | Hz | 50 | 50 | 50 | |
| 3 | Jmenovitý proud | A | 630 | 125 (závisí na proudu pojistky) | 630 | |
| 4 | Jmenovitá úroveň izolace | 1min Frekvence odolávající tlaku | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Impuls osvětlení vydržel napětí | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Jmenovitý zkratový proud | kA/s | 25/4 | —— | 25/4 | |
| 6 | Jmenovitý špičkový výdržný proud | kA | 63 | —— | 63 | |
| 7 | Jmenovitý zkratový proud | kA | 63 | Omezeno VN pojistkou | 63 | |
| 8 | Jmenovitý zkratový vypínací proud | kA | —— | Omezeno VN pojistkou | 25/25 | |
| 9 | Jmenovitý přenosový proud | A | —— | 1700/1400 | —— | |
| 10 | Jmenovitý vypínací proud aktivní zátěže | A | 630 | —— | —— | |
| 11 | Jmenovitý vypínací proud v uzavřené smyčce | A | 630 | —— | 630 | |
| 12 | Mechanická životnost | odpínač zátěže/CB | Times | 10000 | 10000 | 20000 |
| Izolační/uzemňovací spínač | 5000 | 5000 | 5000 | |||
| 13 | Odpor obvodu | μΩ | ≤150 | —— | ≤150 | |
| 14 | Jmenovitý nabíjecí tlak (přetlak 20℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Roční relativní míra úniku plynu | % | 0.05 | 0.05 | 0.05 | |
| 16 | Stupeň ochrany IP | Skříň | IP4X | IP4X | IP4X | |
| Plynová nádrž | IP67 | IP67 | IP67 | |||

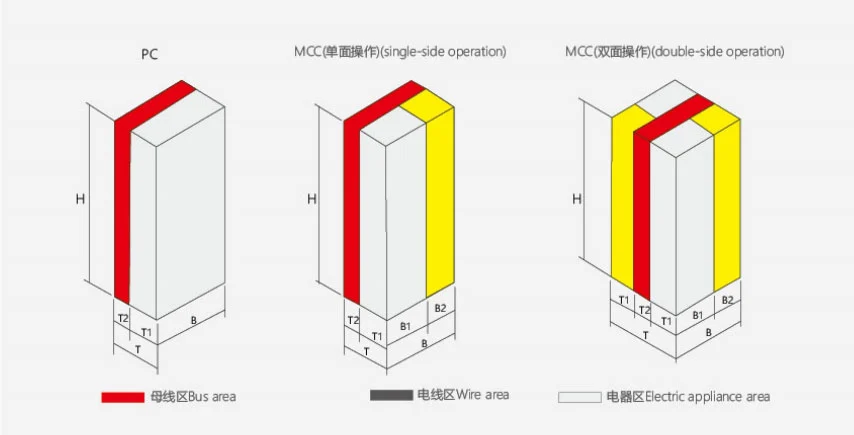

| Výška | Šířka | Hloubka | Poznámka | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Jednostranný provoz |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Oboustranný provoz |
My v Usune provozujeme naše výrobní procesy a procesy řízení kvality v souladu s ISO 9001, ISO 14001 a ISO 45001.
Naše produkty vyvíjíme a vyrábíme s odkazem na platné normy IEC a GB. Certifikace CE je k dispozici pro příslušné konfigurace produktů a cílové trhy.
Naše tovární inspekce zahrnuje instalaci komponent, montáž skříně, elektrická připojení, funkční mechanismy a rutinní testování před odesláním.
Můžeme poskytnout příslušnou technickou dokumentaci a zkušební zprávy podle požadavků projektu.
Zařízení je určeno pro AC systémy se jmenovitým pracovním napětím 660V a nižším.
Systém může integrovat funkce distribuce energie, řízení motoru a automatické kompenzace účiníku.
PC skříň se primárně používá pro příjem a distribuci napájení. Může být konfigurován s vhodným obvodem jističe podle požadavků systému.
Skříň MCC je navržena pro centralizované ovládání a ochranu více motorových okruhů. Může používat velké a konfigurace malých zásuvek.
Ano. Usune může nakonfigurovat skříň podle jednořádkového schématu zákazníka, seznamu zatížení, jmenovitých hodnot motoru, množství podavače a požadavky na kompenzaci.
Usune působí v rámci systémů řízení ISO 9001, ISO 14001 a ISO 45001. Produkty jsou navrženy podle použitelné normy IEC a GB, s certifikací CE pro příslušné konfigurace.
Speciální prostředí, jako jsou pobřežní plošiny a jaderná energetická zařízení, vyžadují samostatné technické hodnocení a dohoda před výrobou.
Zákazníkům se doporučuje poskytnout systémové napětí, vstupní proud, množství podavače, informace o motoru, úroveň zkratu, požadavky na kompenzaci, jednolinkové schéma a prostředí instalace.
Ano. Tovární kontrola a rutinní testování se provádí před odesláním a mohou být k dispozici příslušné zkušební zprávy zajištěno dle požadavků projektu.
Usune se zaměřuje na elektrická zařízení nízkého napětí a poskytuje projektově orientované konfigurace rozváděčů pro průmyslové, komerční, energetické, dopravní a specializované infrastrukturní aplikace.
Zákazníkům, kteří si zakoupí nízkonapěťový výsuvný rozváděčový panel, může Usune tento proces podporovat z elektroinstalace potvrzení parametrů a konfigurace skříně do výrobní inspekce a dokumentace expedice, poskytnutí a praktické řešení založené na skutečném elektrickém systému namísto použití stejné konfigurace pro každý projekt.
