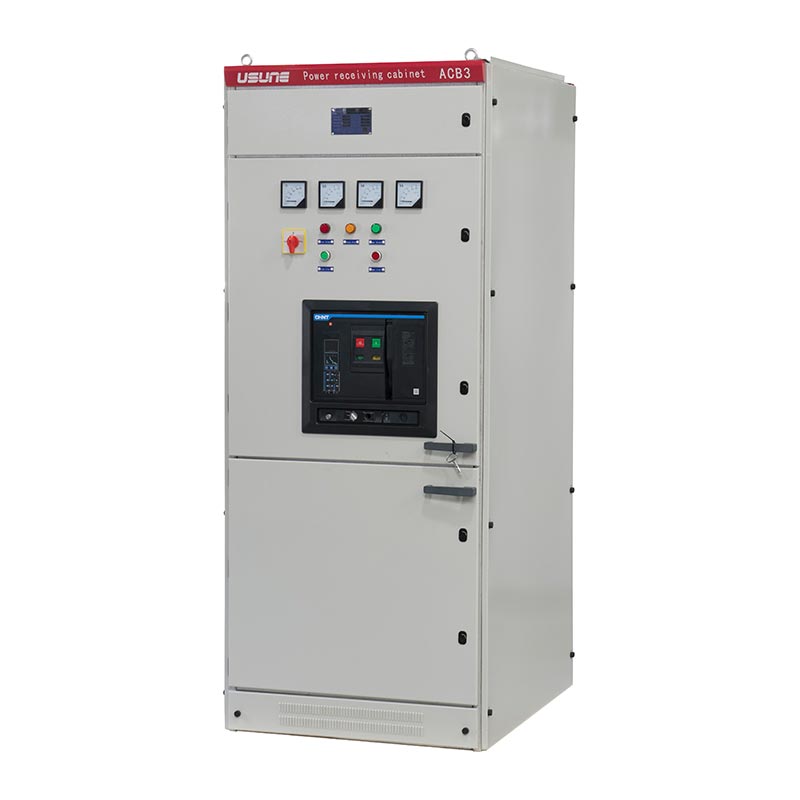

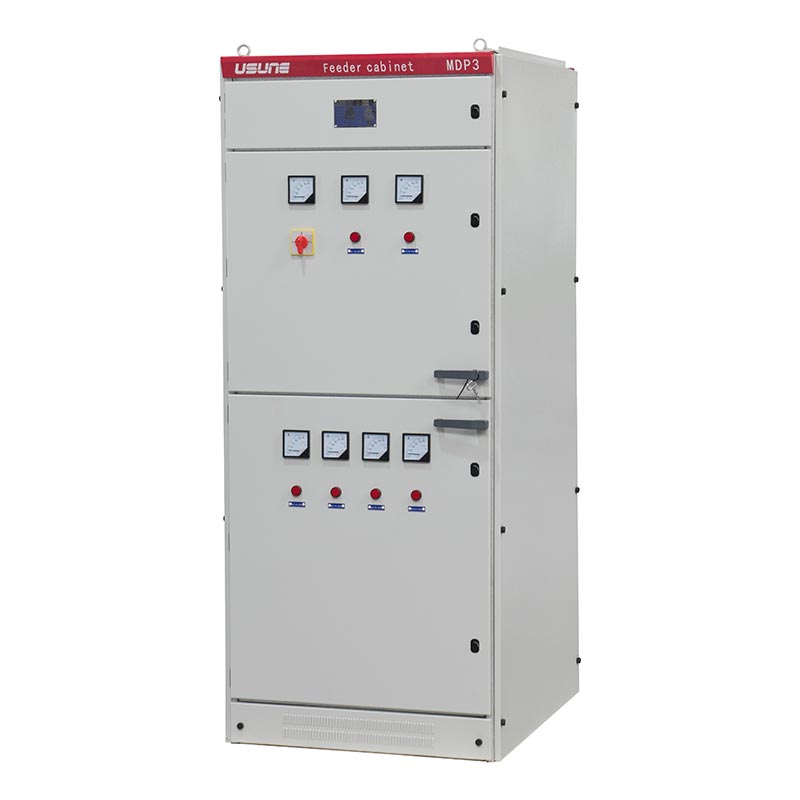

Nízkonapěťový spínací přístroj Ggd

Nízkonapěťový rozváděč Usune GGD je pevný rozváděč primárně používaný pro příjem, distribuci a ovládání energie. v nízkonapěťových systémech. Optimalizovaný pro vnitřní aplikace, je vhodný pro elektrárny, rozvodny, průmyslové a těžební podniky a výškové budovy a zvládne zatížení až 3150A.

- Jmenovité napětí: 0,4 kV (380 V)
- Jmenovitá frekvence: 50 Hz
- Hodnocení ochrany: IP23
- Normy: IEC 439, GB 7251, GB/T 14048.2
- Certifikace: Certifikace systému managementu ISO 9001

Nízkonapěťové rozvaděče

Spínací zařízení vysokého napětí

Konstrukční návrh

1. Rám skříně: Vyroben z ocelového plechu válcovaného za studena o tloušťce ≥2 mm, v barvě RAL7032 elektricky šedá, mající vysokou mechanickou pevnost.
2. Ochrana: Krytí IP23, účinně bránící vniknutí pevných cizích předmětů a šplouchá voda.
3. Blokovací zařízení: Nízkonapěťový rozváděč GGD obsahuje mechanické a elektrické blokování mechanismu, účinně předchází chybné obsluze a zajišťuje provozní bezpečnost.
4. Základní komponenty: Vybaveno vysoce kvalitními jističi, LED indikátory proti rušení a přesností přístroje typu ukazovátka.

Klíčové výkonnostní výhody

1. Vysoká vypínací kapacita: Vypínací kapacita až 50 kA, zajišťující stabilní provoz zařízení v případě poruchy podmínky.
2. Vynikající stabilita: Vyznačuje se vynikající dynamickou a tepelnou stabilitou, vhodný pro průmysl s vysokým zatížením aplikací.
3. Flexibilní konfigurace: Modulární design umožňuje přizpůsobenou konfiguraci na základě napájení, osvětlení a motoru požadavky na kontrolu.
4. Pohodlná údržba: Komponenty jsou logicky rozmístěny, jasně označeny a dvířka skříněk jsou odolná, usnadňuje každodenní kontrolu a údržbu.
5. Silná přizpůsobivost prostředí: Rozsah provozních teplot je -10 ℃ až +40 ℃, vhodný pro prostředí s nadmořské výšky ≤ 1000 m.

Technické specifikace

Případy aplikací v reálném světě

1. Název projektu: Modernizace systému rozvodu energie pro uhelný důl

2. Klient: Velká těžařská skupina v Shanxi v Číně

3. Výzvy projektu: Drsné podzemní prostředí s vysokou úrovní prachu a vibrací, vyžadující stabilní a spolehlivý zdroj energie pro dopravníky, čerpadla a ventilační zařízení.

4. Řešení: Nasazení 18 nízkonapěťových rozváděčů Usune GGD pro hlavní rozvody energie a zónové napájení distribuce.

5. Výsledky projektu:
- Spolehlivost: Stabilní provoz po dobu 24 po sobě jdoucích měsíců bez jakýchkoli neplánovaných odstávek.
- Bezpečnost: Stupeň krytí IP23 a robustní blokovací zařízení zcela eliminují úrazy elektrické bezpečnosti.
- Zlepšení účinnosti: Stabilní napájecí zdroj snižuje poruchovost zařízení o 65 %.
- Optimalizace údržby: Konstrukce snadno přístupných součástí snižuje dobu údržby o 50 %.

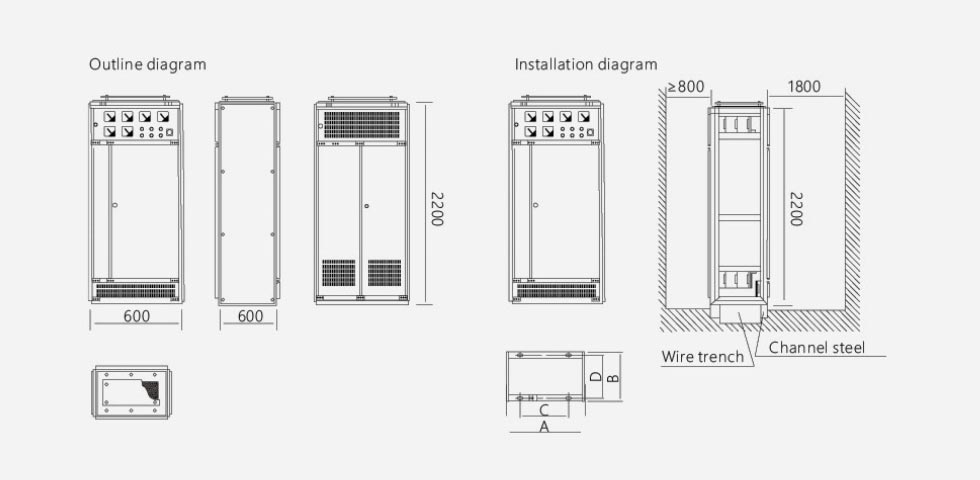

Vnější rozměr produktu

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

FAQ

Q1: Jaká je maximální provozní nadmořská výška nízkonapěťového spínacího zařízení Usune GGD?

A: Standardní provedení je vhodné pro nadmořské výšky ≤ 1000 m. Mohou být verze vhodné pro nadmořské výšky až 2000 m přizpůsobené po potvrzení výrobcem.

Q2: Může být rozváděč GGD použit ve venkovním nebo korozivním prostředí?

Odpověď: Tento produkt je určen pro vnitřní použití (vhodné pro prostředí úrovně 3 znečištění). Pro venkovní nebo vysoce korozivní aplikace, kontaktujte společnost Usune pro přizpůsobené povlaky nebo vylepšené stupně ochrany.

Q3: Jaké normy splňuje rozváděč GGD?

Odpověď: Produkt vyhovuje normám IEC 439, GB 7251, GB/T 14048.2 a ISO. V případě protichůdné standardy, bude upřednostněn vyšší standard.

Závěrem lze říci, že Usune GGD Low Voltage Switchgear je vysoce výkonný a vysoce spolehlivý rozvod energie řešení. Jako přední výrobce a dodavatel v Číně, Usune integruje pokročilé koncepty designu, přísné kontrola kvality a rozsáhlé průmyslové zkušenosti s využitím svých moderních výrobních zařízení k zajištění bezpečného, efektivní a trvanlivé produkty a služby distribuce energie pro různé scénáře po celém světě, včetně napájení závody, průmyslová zařízení a komerční budovy.
