Nízkonapěťová skříň pevného typu

Nízkonapěťová rozváděčová skříň pevného typu Usune GGD je speciálně navržena pro systémy distribuce elektrické energie AC 50Hz se jmenovitým provozním napětím 380V a jmenovitým provozním proudem až 3150A. Slouží jako hlavní řídicí centrum pro napájení, osvětlení a distribuční zařízení, stabilně a efektivně realizující funkce distribuce energie.

Tento produkt, vyvinutý v reakci na potřeby energetických sektorů, energetických uživatelů a konstrukčních jednotek, se může pochlubit pokrokem technologie a je ideálním upgradem od tradičních nízkonapěťových rozváděčů. Jako hlavní produkt předního Číňana výrobce integruje spolehlivý výkon, bezpečný provoz a pohodlnou údržbu, díky čemuž je preferovaný volba pro globální uživatele, kteří hledají důvěryhodného dodavatele nízkonapěťové distribuce elektrické energie. Využití výroby schopnosti vyspělých čínských továren, jeho kvalita je zaručena.

Nízkonapěťové rozvaděče

Spínací zařízení vysokého napětí

Základní technické parametry

1. Jmenovitá frekvence: 50Hz
2. Jmenovité provozní napětí: 380V AC
3. Jmenovitý provozní proud: Až 3150A
4. Použitelné normy: IEC439, GB 7251, IEC60056 atd.
5. Stupeň ochrany: IP30–IP54 (přizpůsobitelné)
6. Breaking Capacity: Vysoká, vynikající dynamická a tepelná stabilita

Soulad a zajištění kvality

1. Mezinárodní normy

Nízkonapěťová rozváděčová skříň pevného typu plně vyhovuje základním mezinárodním elektrotechnickým normám, což zajišťuje globální použitelnost a spolehlivost. Tyto normy zahrnují: IEC60056 (Vysokonapěťové AC jističe), IEC60099 (AC Gapless Metal Oxide Svodiče přepětí), IEC60129 (AC odpojovací spínače a uzemňovací spínače), IEC60185 (Proudové transformátory), IEC60186 (Napěťové transformátory) a IEC60298 (1kV–50kV AC kovový spínací přístroj).

2. Národní a průmyslové standardy

Rozváděč splňuje přísné čínské národní a průmyslové normy, včetně: GB/T7251.12-2013 (nízké napětí sestavy rozvaděčů a ovládacích zařízení), GB1207 (Napěťové transformátory), GB1208 (Proudové transformátory), GB50150-2006 "Standard pro přejímací zkoušky elektrických zařízení v elektrických instalacích" a DL/T 5004-2004 "Technical Specifikace pro návrh stejnosměrných systémů v energetice“.

3. Přísné testování a kontrola

- Vizuální kontrola: Provádí se komplexní vizuální a rozměrová kontrola stylu skříně, rozměry, konstrukční řešení, jakož i výběr, rozmístění, zapojení, proces instalace a povrchové úpravy vnitřních komponent k zajištění shody s technickými požadavky a jsou vedeny záznamy.

- Tovární testování: Každý rozváděč prochází továrním testováním a kontrolou podle aktuálních národních a průmyslové standardy před opuštěním továrny a jsou poskytovány autentické záznamy o zkouškách, aby bylo zajištěno, že produkt splňuje normy před dodáním.

Požadavky na provozní prostředí

1. Okolní teplota: -5℃ až +40℃, 24hodinová průměrná teplota ≤ +35℃
2. Nadmořská výška: ≤ 2000 m (vnitřní instalace)
3. Relativní vlhkost: ≤ 50 % při +40 ℃, lze ji uvolnit při nízkých teplotách (např. ≤ 90 % při +20 ℃), s ohledem na kondenzace v důsledku teplotních změn.
4. Montážní úhel: Úhel s vertikální rovinou ≤ 5°
5. Požadavky na prostředí: Bez silných vibrací, nárazů a korozivních látek; speciální požadavky lze dohodnout s výrobcem.

Hlavní výhody výkonu

1. Vysoká vypínací schopnost a silná stabilita

Robustní konstrukce, schopná odolat velkým zkratovým proudům a stabilní provoz v extrémních podmínkách elektrické podmínky.

2. Flexibilní konfigurace

Modulární elektrická řešení podporují různé kombinace, k dispozici je více sérií, které lze přizpůsobit různým aplikační scénáře.

3. Praktické a odolné

Nová struktura, vysoká úroveň ochrany, prachotěsná, odolná proti vlhkosti a nárazu, prodlužuje životnost.

4. Bezpečné a snadné na údržbu

Přehledné uspořádání, snadno dostupné komponenty, pohodlné ovládání, snížení prostojů a zjednodušení údržby. 5. Široká použitelnost: Široce použitelná pro elektrárny, rozvodny, továrny, komerční budovy a infrastrukturní projekty.

Případy aplikací v reálném světě

Případ 1: Projekt distribuce energie pro velký uhelný důl

1. Souvislosti projektu: Velká těžařská skupina potřebovala spolehlivý nízkonapěťový distribuční systém podzemní těžební zařízení a povrchová zařízení, která čelí drsnému prostředí, jako je prach, vlhkost a vibrace.
2. Řešení: Usune poskytla nízkonapěťové rozváděče pevného typu řady 36 GGD, přizpůsobené s IP54 ochrana a instalace odolná proti vibracím.
3. Výsledky aplikace: Stabilní provoz po dobu více než 5 let bez větších elektrických poruch; frekvence údržby snížena o 30 % ve srovnání se starším vybavením; žádné nehody v oblasti elektrické bezpečnosti, což zlepšuje efektivitu těžby.

Případ 2: Projekt modernizace městské rozvodny

1. Souvislosti projektu: Městská rozvodna potřebovala modernizovat svůj stárnoucí systém distribuce elektrické energie zvýšená kapacita a spolehlivost napájecího zdroje pro uspokojení energetických potřeb obyvatel a podniků.
2. Řešení: Byl použit rozváděč Usune GGD se jmenovitým proudem 3150A, integrující inteligentní monitorování a ochranné funkce.
3. Aplikační efekty: Kapacita distribuce energie se zvýšila o 40 %, čímž byla splněna špičková spotřeba energie; doba odezvy na poruchu snížení o 60 %, zkrácení doby výpadku proudu; vyhovující standardům State Grid a dosahují vynikajících výsledků přijetí.

Technické specifikace

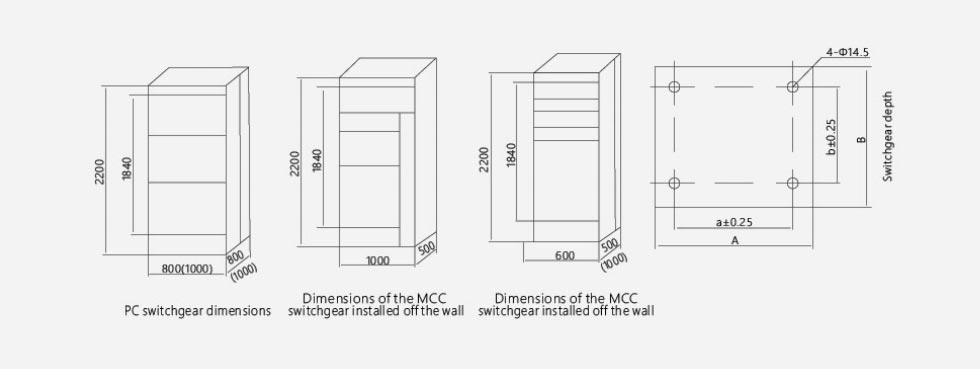

Vnější rozměr produktu

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

FAQ

Otázka 1: Jaká je úroveň ochrany nízkonapěťové rozváděčové skříně pevného typu Usune GGD a jak je přizpůsobena do různých prostředí?

Odpověď: Standardní stupeň ochrany je IP30, přizpůsobitelný až do IP54. Vyšší stupeň ochrany (např. IP54) je prach a odolné proti vlhkosti, vhodné pro doly, továrny a vlhká prostředí; pro korozivní prostředí, K dispozici jsou antikorozní nátěry a specializované materiály, které splňují individuální potřeby.

Q2: Jaká je životnost produktu a jaká běžná údržba je nutná?

A: Normální životnost je 15-20 let. Běžná údržba zahrnuje: čtvrtletní čištění od prachu, kontrolu upevňovacích prvků a provozní stav součásti; roční komplexní testování izolačního odporu a ochranné funkce kalibrace. Správná údržba může prodloužit životnost a zajistit stabilní provoz.

Q3: Může Usune poskytnout přizpůsobená řešení pro speciální napětí/proud nebo struktury?

A: Ano. Jako profesionální výrobce nabízíme kompletní služby přizpůsobení: nastavení jmenovitého napětí (220V/400V) a proud (až 3150A), úprava rozměrů, rozmístění součástí a funkcí; náš inženýrský tým bude pracovat úzce spolu navrhovat přizpůsobená řešení, která splňují normy IEC/GB.
