Středněnapěťový panel zásuvkového typu podporuje příjem energie, distribuci podavače, měření napětí, měření, dělení sběrnic a izolační funkce. Usune poskytuje zařízení konfigurací orientovanou na inženýrství přistupuje a funguje podle systémů řízení ISO 9001, ISO 14001 a ISO 45001 s produkty navrženými podle podle platných norem IEC a GB a certifikace CE dostupné pro příslušné trhy.
Velké elektrické projekty často obsahují více nezávislých napájecích obvodů spíše než jednu distribuční linku. Mohou vyžadovat vstupní napájení, transformátorové napáječe, obvody motoru, měřicí obvody a pomocné zátěže různé elektrické funkce.
Středněnapěťový zásuvkový panel KYN28 umožňuje tyto funkce uspořádat jako samostatné skříně do jedné koordinovaná sestava. To umožňuje vybudovat distribuční systém kolem jednolinkového schématu projektu místo použití jednotné konfigurace skříně pro každý okruh.
Pro nákupní týmy může tato modulární architektura zjednodušit specifikaci zařízení, protože funkce skříně mohou být definována podle skutečné elektrické sítě. Umožňuje také naplánovat celkovou sestavu podle počet podavačů, současné požadavky, ochranná opatření a budoucí potřeby distribuce.
Konfigurace vysokonapěťového distribučního systému silně závisí na funkci každého okruhu. An vstupní obvod přijímá elektrickou energii z nadřazeného zdroje, zatímco odchozí obvody distribuují energii do transformátory, motory, výrobní zařízení nebo jiné zátěže.
Usune může nakonfigurovat řadu KYN28 s příchozími skříněmi, výstupními skříněmi, PT a skříněmi pro měření napětí, měřicích skříní, sběrnicových rozvaděčů a izolačních skříní. Každý typ skříně lze integrovat do celková sestava rozváděčů podle elektrické architektury projektu.
Tento přístup založený na obvodech je zvláště užitečný pro projekty EPC, kde musí být specifikace rozváděče přesně odpovídat schváleným elektrickým výkresům.
Požadavky na elektrickou distribuci se mohou měnit s rozšiřováním továren, přidáváním výrobních linek nebo infrastrukturou kapacita se zvyšuje. Sestava rozváděčů, která je plánována pouze pro počáteční elektrické zatížení, může být obtížné upravit, když jsou potřeba další podavače.
Modulární uspořádání řady KYN28 poskytuje větší flexibilitu pro organizaci různých okruhů v rámci a rozvody vysokého napětí. Při plánování projektu si zákazníci mohou rezervovat vhodné pozice nebo definovat další funkční skříně podle očekávaných budoucích požadavků.
Tento přístup umožňuje, aby byl rozváděčový systém považován za součást dlouhodobé elektroinstalace projektu architektura spíše než pouze jako samostatné zařízení.
Fyzické uspořádání zařízení středního napětí je důležitým hlediskem pro návrh elektrické místnosti. Zařízení musí poskytovat dostatečný provozní přístup při instalaci v dostupné instalační oblasti.

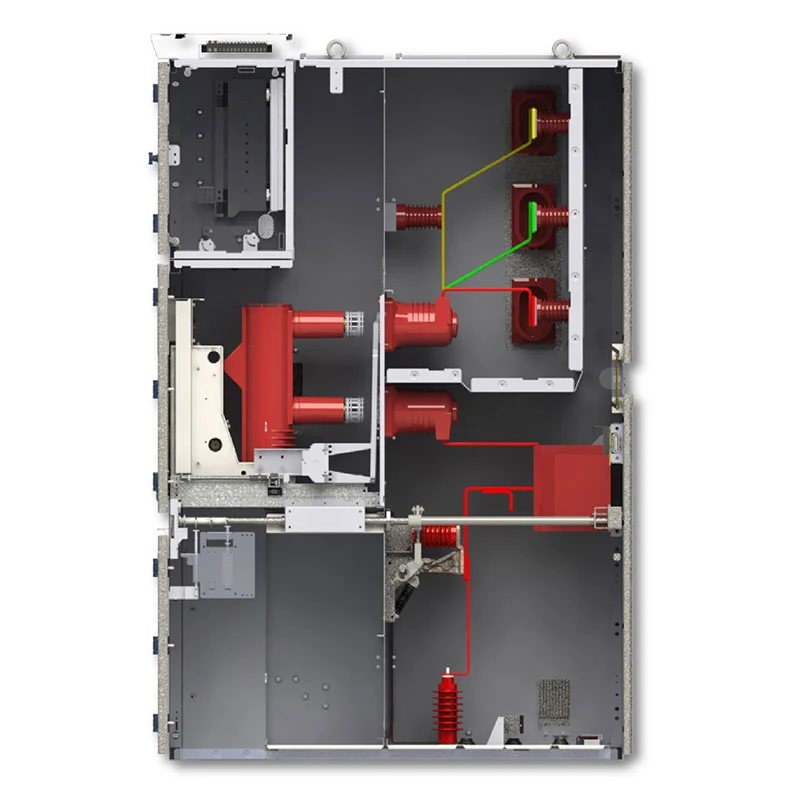

Středněnapěťový zásuvkový panel KYN28 používá kovovou konstrukci s ovládáním a údržbou na přední straně. Jistič, přípojnice, kabel a ovládací sekce jsou uspořádány jako nezávislé oddíly, které vytvářejí přehledné organizovaná skříňová struktura.
Pro projektanty elektrických místností tato konfigurace pomáhá vytvořit předvídatelnější uspořádání zařízení a umožňuje sestavu rozváděčů plánujte podle dostupných rozměrů místnosti a požadavků na připojení kabelů.
V distribučním systému obsahujícím více podavačů se mohou požadavky na údržbu mezi jednotlivými okruhy lišit. Porucha nebo plánovaná kontrola na jednom okruhu by měla být řízena podle elektrického provozního postupu aniž by zbytečně rušily nesouvisející úseky.
Výsuvná funkční jednotka umožňuje přesunout příslušné zařízení do izolované polohy za účelem kontroly, testování nebo výměna. Mechanický blokovací systém řídí provozní sekvenci a pomáhá předcházet nesprávné spínací akce.
Díky tomu je zařízení vhodné pro distribuční soustavy, kde je důležitou součástí řízení jednotlivých okruhů každodenního elektrického provozu.
Příchozí skříň se používá pro příjem elektrické energie z předřazeného napájecího zdroje a její připojení k přípojnicový systém středního napětí. Jeho konfiguraci lze určit podle jmenovitého proudu vstupního obvodu, požadavky na ochranu, požadavky na měření a celkovou architekturu distribuce.
Výstupní skříně distribuují energii středního napětí do navazujících transformátorů, motorů, napáječů nebo jiných elektrických zařízení zatížení. Počet a specifikace odchozích skříní lze naplánovat podle rozložení zátěže projektu a uspořádání podavače.
Skříň PT se používá pro měření napětí a související elektrické monitorovací funkce. Lze jej integrovat do řada rozváděčů, kde projekt vyžaduje transformaci napětí a měření v rámci vysokého napětí distribuční soustava.
Do měřicí skříně lze umístit zařízení pro měření elektrické energie pro aplikace vyžadující vyhrazené měření výkonu. Jeho konfiguraci lze koordinovat s požadavky projektu na měření a užitnou hodnotu.
Sběrnicová skříň sekcionátoru slouží k rozdělení nebo spojení sekcí vysokonapěťové přípojnice podle návrh systému. Toto uspořádání může poskytnout větší flexibilitu při navrhování distribučních sítí s více napájecí zdroje nebo části sběrnice.
Izolační skříň poskytuje vyhrazenou konfiguraci pro požadavky na elektrickou izolaci. Jeho uspořádání by měla být určena podle projektové sekvence spínání, schématu uzemnění a elektrické bezpečnosti postupy.
Výrobní zařízení často obsahují výrobní linky, motory, transformátory, kompresory, čerpadla a pomocné prostředky systémy s různými požadavky na napájení. Modulární sestava rozváděčů může organizovat tyto obvody podle struktura elektrického rozvodu továrny.
Rozvodny mohou vyžadovat více vstupních, odchozích, měřicích a sběrnicových obvodů. Modulární skříň uspořádání umožňuje inženýrům vyvinout kompletní sestavu rozváděčů na základě jednolinkového schématu rozvodny.
Důlní operace obvykle zahrnují více elektrických zátěží rozmístěných v různých oblastech lokality. The zařízení lze nakonfigurovat tak, aby podporovalo distribuci podavačů a řízení napájení pro motory, čerpadla, ventilaci systémy a zpracovatelská zařízení.
Velké komerční a výškové budovy vyžadují organizovaný příjem a distribuci středního napětí. Různé Funkce rozvaděče lze kombinovat podle budovy transformátoru, napáječe, měření a elektrické místnosti požadavky.
Projekty infrastruktury, jako jsou dopravní zařízení a specializovaná průmyslová zařízení, mohou obsahovat více elektrických zátěží s různými provozními požadavky. Modulární konfigurace poskytuje flexibilitu pro integrace těchto obvodů do jednoho koordinovaného distribučního systému vysokého napětí.
| Položka | Specifikace |
| Jmenovité napětí | 3,6 kV, 7,2 kV, 12 kV |
| Jmenovitá frekvence | 50Hz / 60Hz |
| Jmenovitý proud | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Jmenovitý zkratový vypínací proud | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Jmenovitý krátkodobý výdržný proud | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Stupeň ochrany | Externí kryt IP4X, vnitřní prostory IP2X |
| Okolní teplota | -15°C až +40°C |
| Nadmořská výška | ≤1000 m, sníženo pro vyšší nadmořské výšky |
| Instalace | Krytý |
Konečné jmenovité napětí, proud, zkratová kapacita, kombinace skříní a uspořádání funkčních jednotek by měly být potvrdit podle projektového elektrického schématu a technické specifikace.
Zařízení je určeno pro vnitřní instalaci s okolní teplotou od -15°C do +40°C. Denní průměr relativní vlhkost by neměla překročit 95 %, zatímco měsíční průměrná relativní vlhkost by neměla překročit 90 %.
Prostředí instalace by nemělo obsahovat výbušné nebo korozivní plyny, vodivý prach a silné vibrace. Pokud je požadováno, aby zařízení fungovalo mimo tyto standardní podmínky, měly by být splněny požadavky na prostředí potvrzeno s Usune před technickým návrhem a výrobou.
Zařízení bylo odkazováno na projekt Cas-space Rocket Launch Project, specializovaný infrastrukturní projekt vyžadující organizovaný rozvodný systém vysokého napětí.
Pro leteckou infrastrukturu může elektrická síť obsahovat více typů zátěží obsluhujících různá zařízení a podpůrné systémy. Spíše než se spoléhat na jedno jednotné uspořádání skříně, potřebuje distribuční systém přizpůsobit vstupní napájení, napájecí obvody, měřicí funkce a další elektrické požadavky v rámci a koordinovaná konfigurace.
Modulární struktura řady KYN28 umožňuje uspořádání různých funkčních skříní podle schéma elektrického rozvodu projektu. To poskytuje inženýrům větší flexibilitu při koordinaci sestava rozvaděčů s uspořádáním elektrické sítě objektu a elektroinstalační místnosti.
Reference projektu ukazuje, jak lze integrovat modulární distribuční zařízení středního napětí Usune specializovaná infrastruktura, kde je organizovaná konfigurace obvodů a projektové elektrické plánování důležité.
Řada KYN28 je navržena podle platných norem IEC a GB pro vysokonapěťové kovové kryty rozvaděče a elektrické rozvodné zařízení.
Usune působí v rámci systému managementu kvality ISO 9001, systému environmentálního managementu ISO 14001 a ISO 45001 Systém řízení bezpečnosti a ochrany zdraví při práci. Certifikace CE je k dispozici také pro příslušné mezinárodní požadavky trhu.
Podle toho mohou být poskytnuty protokoly o zkouškách produktu, technické specifikace a relevantní dokumentace kvality požadavky zákazníka a projektu.
Usune podporuje konfiguraci rozváděče podle elektrických schémat zákazníka, spíše než na omezení projektů jedno standardní uspořádání skříněk. Tento přístup je vhodný pro dodavatele EPC, elektrické distributory, systém integrátoři a průmysloví uživatelé s různými požadavky na obvody.
Usune má více než 14 let zkušeností v oblasti elektrických zařízení a má zkušený tým výzkumu a vývoje schopné podporovat projektový návrh a technickou konfiguraci.
Kontrola kvality je prováděna v celém výrobním procesu, zahrnující komponenty, montáž, elektro testování a hotové zařízení. Před odesláním se provádějí rutinní testy k ověření výkonu produktu.
U standardních konfigurací je typická doba výroby přibližně 15–20 dní po technickém potvrzení a platba. Skutečná dodací lhůta závisí na konfiguraci produktu, množství objednávky a požadavcích projektu.
Usune poskytuje zprávy o zkouškách produktů a technickou dokumentaci na podporu zákaznické kontroly, dodavatele kvalifikace, schvalování projektu a postupy uvádění do provozu.
Zásuvkový vysokonapěťový panel je vnitřní kovově uzavřený rozváděč využívající výsuvné funkční jednotky pro příjem, distribuci, měření, řízení a ochranu vysokonapěťové energie. Jeho modulární konfigurace umožňuje kombinovat různé funkce skříně podle elektrického systému.
Řada KYN28 podporuje aplikace 3,6 kV, 7,2 kV a 12 kV. Přesné jmenovité napětí a požadavky na izolaci by měly být potvrzeny podle elektrického systému zákazníka.
Ano. Příchozí, odchozí, PT, měřící, sběrnicové a izolační skříně lze kombinovat do jednoho rozváděče sestava podle jednolinkového schématu projektu a požadavků na rozvod.
Ano. Modulární uspořádání je vhodné pro továrny s více podavači, motory, transformátory a výrobou zátěže, které vyžadují organizovaný rozvod středního napětí.
Modulární koncepce skříní umožňuje projektantům plánovat různé funkční jednotky podle aktuálních a předpokládané požadavky na distribuci. Budoucí rozšíření by mělo být zváženo během počáteční elektrické místnosti a design sestavy rozvaděčů.
Ano. Usune podporuje požadavky OEM včetně zákaznických log, názvů společností a projektových konfigurací, podléhá technickému potvrzení.
U standardních konfigurací je typická doba výroby přibližně 15–20 dní po technickém potvrzení a platba. Konečný harmonogram závisí na množství objednávky a konfiguraci.
Usune může poskytnout technické specifikace, zprávy o testech produktů, dokumentaci kvality a další související projekty dokumenty dle požadavků zákazníka.
Standardní záruční doba je 12 měsíců od data odeslání, v závislosti na dohodnutých technických a obchodních podmínkách podmínky.
Pokud získáváte vysokonapěťový panel zásuvkového typu pro výrobní závod, rozvodnu, těžební projekt, komerční budova, infrastruktura nebo specializovaná elektrická instalace, Usune může poskytnout a konfigurace na základě vašich skutečných distribučních požadavků.
Odešlete svůj jednolinkový diagram, jmenovité napětí, jmenovitý proud, úroveň zkratu, počet příchozích a odchozích obvody, funkce skříně a podmínky instalace společnosti Usune za účelem technického posouzení a cenové nabídky.
