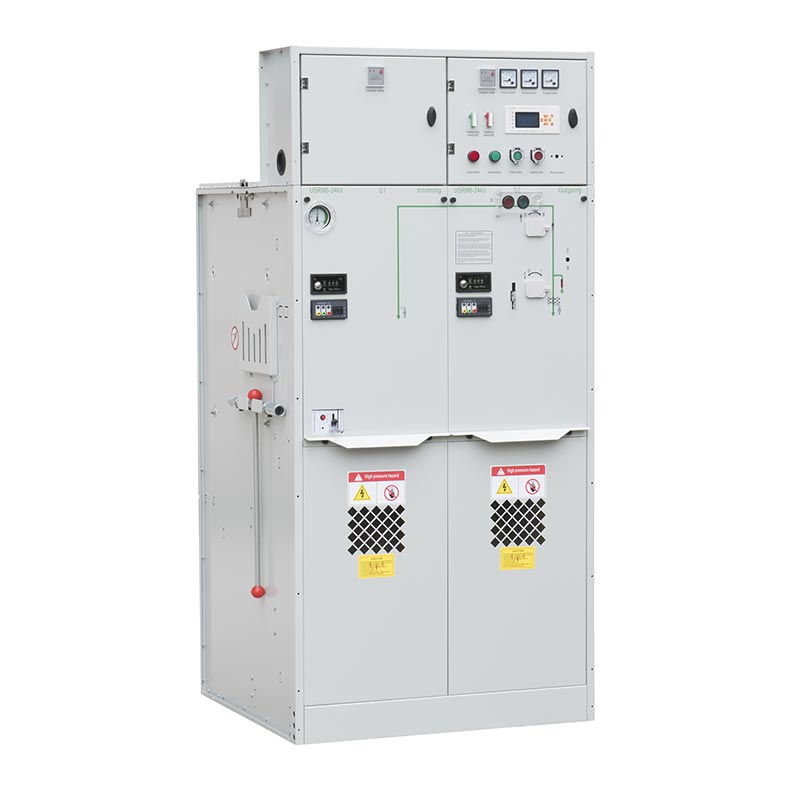

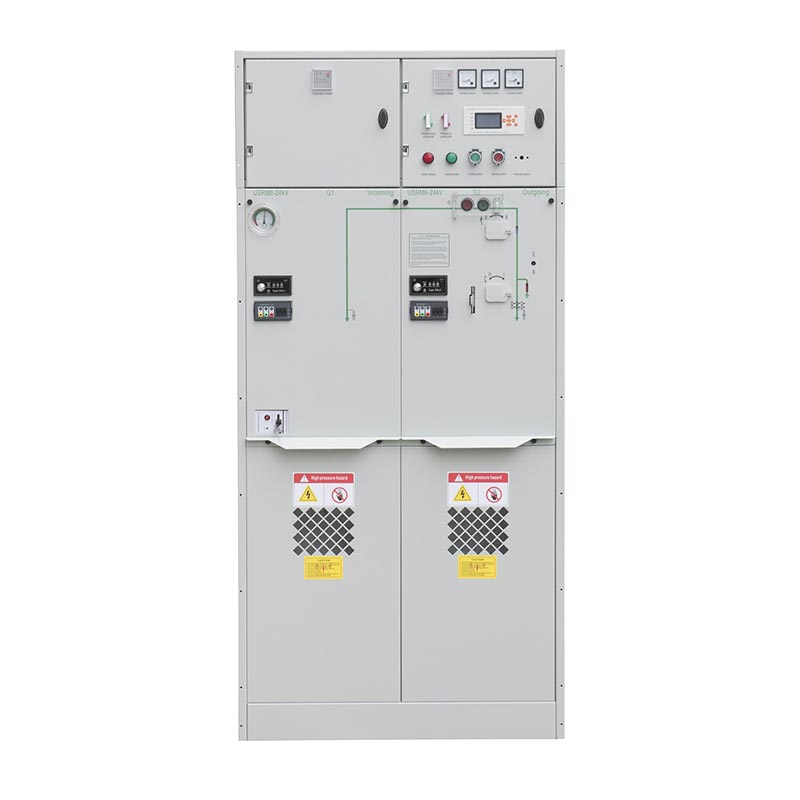

Plynem izolovaný rozváděč Sf6 řady USRM6 je plně izolovaný systém nezávisle vyvinutý společností USUNE. Jeho hlavní výkon spínače obvodu a všechny elektrické komponenty jsou utěsněny a izolovány stlačeným plynem SF6. Plně uzavřená konstrukce chrání celé zařízení před vnějšími vlivy prostředí a účinně zajišťuje jeho provoz spolehlivost a bezpečnost personálu, dosažení bezúdržbového provozu po celou dobu jeho životního cyklu. Produkt využívá standardní modulární jednotku a pevnou kombinaci modulárního designu jednotky, který podporuje výběr rozšiřitelných hlavních přípojnic. Dosahuje plné modularity, plné izolace a plného krytu, což zajišťuje vysokou spolehlivost a bezpečnost při splnění požadavků flexibilní a kompaktní požadavky na rozváděče uzlů elektrické sítě, koncových uživatelů a sekundárních rozvoden prostřednictvím bohatých kombinace modulů.
Integrace více funkčních modulů, jako jsou jednotky spínače zátěže (C), kombinované jednotky spínače zátěže + pojistky (F), obvod jističe (V), dávkovací jednotky (M) a přípojnicové PT jednotky (PT), lze je libovolně kombinovat do kruhových hlavních jednotek, pružně se přizpůsobuje různým scénářům distribuce energie a potřebám uživatelů, což výrazně zlepšuje produkt použitelnost a flexibilitu.
Hlavní část hlavního obvodu rozváděče izolovaného plynem Sf6 (hlavní přípojnice) a výkon spínače jsou zapouzdřeny v nerezový svařovaný plynový box. Hlavní okruh je připojen k vnějšku pomocí průchodky plynové skříně, která odpovídá normy DIN47636. Příchozí a odchozí kabely jsou připojeny pomocí plně izolovaných uzavřených odnímatelných konektorů. The plynový box se může pochlubit krytím IP67, účinně izoluje vnější prostředí a poskytuje krátkodobé zaplavení a ochranu proti kondenzaci zajišťující stabilní provoz i v náročných podmínkách.
Lze jej kombinovat s různými standardními modulárními jednotkami a vytvořit tak standardní nerozšiřitelný pevný prstenec skříňového typu síťový spínač (jeden plynový box izolovaný SF6 lze kombinovat až se 6 jednotkami). Lze jej také kombinovat s různé moduly k vytvoření rozšiřitelných jednotek, dosahujících různých kombinací tvarů prostřednictvím vyhrazené plně izolované přípojnice konektory, aby vyhovovaly potřebám dispečinku energie různých regionů, typů a zákazníků.
Komponenty hlavního obvodu a výkon spínače jsou zapouzdřeny v plynové skříni z nerezové oceli, která je připojena k venku přes průchodky, aby se zabránilo přímému kontaktu s živými částmi. Vybavena spolehlivými zařízeními pro odlehčení tlaku a kanálů, účinně chrání bezpečnost personálu a zařízení v případě nehod. Komplexní mechanika blokovací zařízení minimalizuje riziko chybné obsluhy a dále zvyšuje bezpečnost a spolehlivost.
Plynem izolovaný rozváděč SF6 je vybaven samostatně vyvinutým a navrženým pružinovým ovládacím mechanismem. Skrz komplexní kontrola kvality od návrhu po výrobu a vloupání, spolehlivost a stabilita mechanismu zajištěno, poskytující vysoce kvalitní řešení ovládacího mechanismu pro řadu USRM6 a podobné plynem izolované SF6 spínací zařízení.
- Alpostoj: ≤4000 m (U nadmořských výšek nad 1000 m prosím předem informujte dodavatele, aby upravil tlak huštění; pro nadmořské výšky nad 2000 m upravte tlak, abyste odstranili přepětí ve skříni.)
- Okolní teplota: Maximum +50℃, minimum -40℃, 24hodinová průměrná teplota nepřesahující 35℃
- Okolní vlhkost: 24hodinová relativní vlhkost nepřesahující 95 %, měsíční relativní vlhkost nepřesahující 90 %
- Instalační prostředí: Žádné výbušné nebo korozivní plyny v okolním prostředí; žádné silné vibrace nebo nárazy v místě instalace; úroveň znečištění nepřesahující třídu III, jak je specifikováno v GB/T5582.
Přísně dodržuje několik národních a průmyslových standardů, jako jsou GB3804-2004 a GB1984-2014, aby zajistil produkt profesionalita a autorita, splňující potřeby různých scénářů použití.
Plynem izolovaný rozváděč Sf6 integruje více funkcí a může se pochlubit výhodami, jako jsou malé rozměry, bezúdržbový provoz a neovlivněný hlavní obvod vnějšími faktory prostředí. Je zvláště vhodný pro drsná prostředí, jako je podzemní, vysokohorská a pobřežní místa, a je široce používán v průmyslu a těžební podniky, železnice, letiště, centra měst a obytné oblasti v Číně a po celém světě, poskytující stabilní a spolehlivá podpora napájení pro různé systémy distribuce energie.
Všechny spínače musí být ovládány pomocí odpovídající rukojeti. Spínače zátěže/podtlakové spínače a odpovídající uzemnění spínače jsou mechanicky blokovány a mohou být přidány další visací zámky, aby se zabránilo náhodnému spuštění. Uzemňovací spínače využívají mechanismus rychlého ovládání: otáčení rukojeti ve směru hodinových ručiček uzavírá okruh, otáčení proti směru hodinových ručiček jej otevírá. Před otevřením nebo zavřením kombinované jednotky nebo obvodu zátěžového spínače a pojistky jistič, energie se musí skladovat. Po dokončení ukládání energie stiskněte zelené tlačítko pro otevření nebo zavření obvod. Výrobek je vybaven pěti funkcemi bezpečnostního blokování; operace napájení a odpojení musí přísně dodržovat specifikace.
Plynem izolovaný rozváděč Sf6 je vybaven zvedacími kroužky pro zvedání a manipulaci s vysokozdvižným vozíkem. po obdržení zkontrolovat případné poškození během přepravy; případné poškození je nutné neprodleně nahlásit přepravci. Po rozbalení, zkontrolujte integritu ovládací rukojeti, ujistěte se, že ukazatel manometru je v zelené zóně, a proveďte funkční zkoušky mechanických částí. Jakékoli závady nebo opomenutí musí být neprodleně oznámeny dodavateli. Předtím instalaci a používání skladujte na suchém, větraném místě a řádně zakryté.
Všechny součásti rozváděče izolovaného plynem Sf6 jsou bezúdržbové v rámci stanovené životnosti. Plyn nádrž je vyrobena z nerezové oceli; poškozené přístrojové desky je nutné neprodleně opravit lakem na korozi ochranu. Externě namontované mechanické části usnadňují obsluhu a výměnu; ochrana proti korozi a před odesláním bylo použito mazání. V extrémních prostředích vyžadují rotující části pravidelnou kontrolu a údržbu a v případě potřeby výměnu. Za normálních provozních podmínek se žádné zvláštní kontroly neprovádějí požadováno; před uvedením do provozu se ujistěte, že ručička manometru je v zelené zóně.
Obsahuje funkce detekce komponent pod napětím a ověření fáze. Elektrické blokování a přizpůsobení magnetický zámek zabraňuje otevření dveří kabelového prostoru, když je přívodní kabel pod napětím bezpečnost personálu.
Podle potřeby lze vybavit indikátorem poruchy panelu. V případě mezifázového nebo zemního spojení personál může potvrdit stav pod napětím a oblast poruchy prostřednictvím indikátoru alarmu a rychle lokalizovat místo poruchy. Alarm informace mohou být přeneseny do monitorovacího centra, aby pomohly hlídkovému personálu potvrdit poruchovou sekci a umístění.
Digitální proudová a napěťová ochrana a měřicí zařízení vhodné pro ochranu, měření a ovládání primárních zařízení, jako jsou vedení a distribuční transformátory. Může nahradit tradiční elektromagnetické reléová ochrana. Prostřednictvím sítě uživatelských terminálů může realizovat řádnou detekci spotřeby energie, alarm, ovládání a inteligentní napájecí internet, zlepšující úroveň inteligence systému distribuce energie.
Jako profesionální výrobce a dodavatel spínacích zařízení izolovaných plynem Sf6 je společnost Zhejiang Usien Electric Co., Ltd. zavázala poskytovat vysoce kvalitní produkty řady USRM6 globálním zákazníkům. Máme komplexní předprodej, systém prodeje a poprodejních služeb: předprodej zahrnuje technické konzultace a návrh řešení; prodej zahrnuje pokyny k instalaci a uvedení do provozu; a poprodejní služby zahrnují včasnou údržbu a dodávky náhradních dílů. naše továrna dodržuje zásadu jakosti na prvním místě a přísně kontroluje všechny aspekty výroby, aby se zajistilo splnění produktů standardy a potřeby uživatelů a snaží se stát důvěryhodným partnerem pro uživatele v oblasti distribuce energie v Číně a globálně.
Továrna, můžeme zaručit, že naše cena je přiměřená a konkurenceschopná.
Obvykle citujeme do 24 hodin po obdržení vašeho dotazu.
Ano, samozřejmě, přijímáme OEM.
Dodací lhůta závisí na objednaném množství, obvykle do 15-20 dnů po obdržení platby.
Všechny produkty budou zkontrolovány počínaje příslušenstvím a před odjezdem budou provedeny rutinní testy naše továrna.
Pořiďte fotografie nebo video problémů s kvalitou a pošlete nám je ke kontrole a potvrzení a my uděláme a spokojené řešení pro vás do 1-3 dnů.
12 měsíců od data odeslání.
