Spínací přístroj Kyn28 6kv

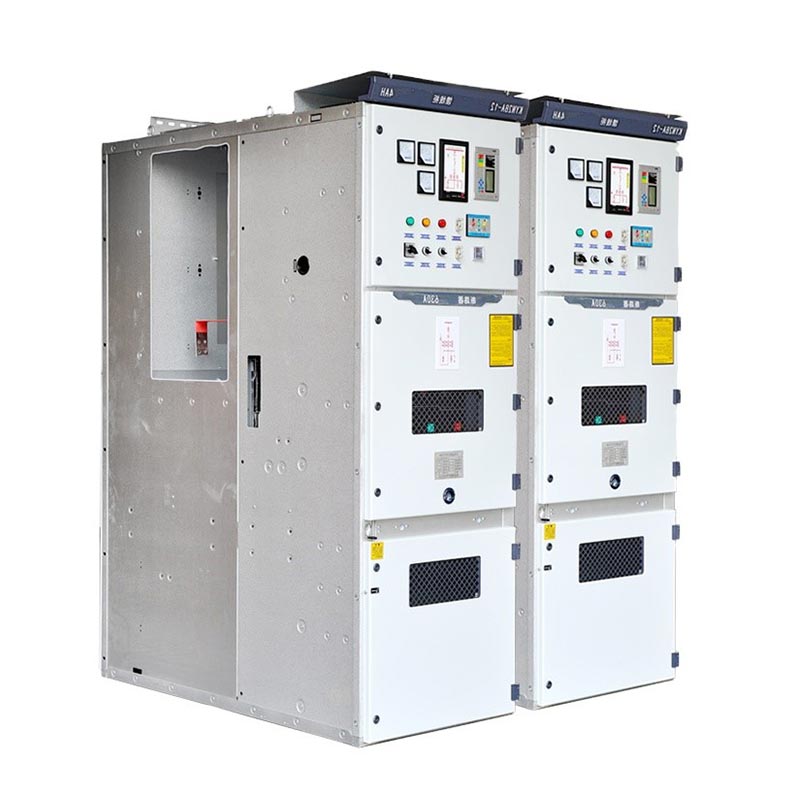

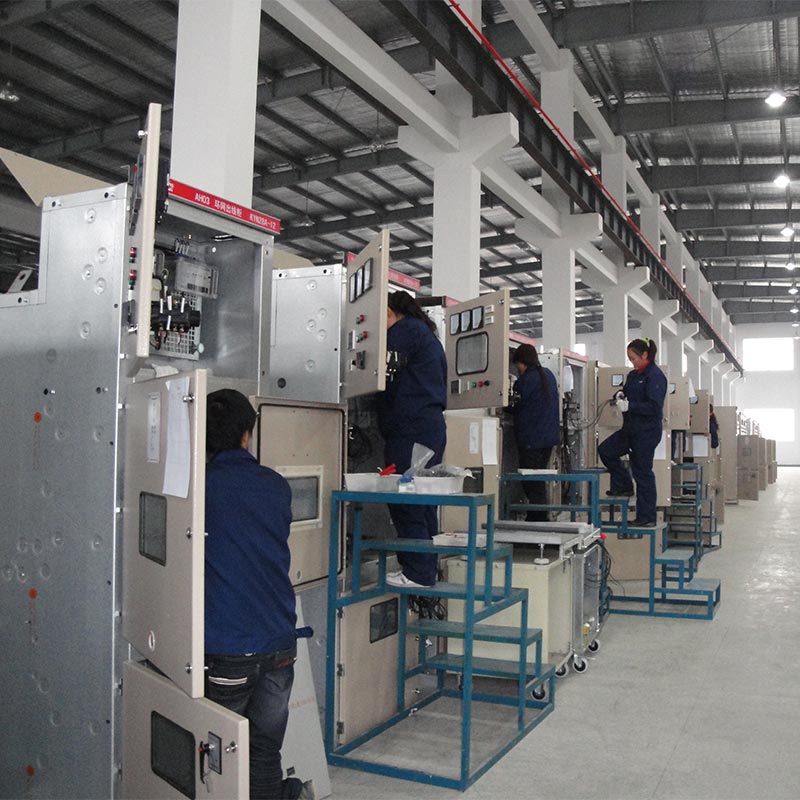

Usune Kyn28 Switchgear 6kV je vnitřní AC pancéřovaný výsuvný kovový rozváděč, vhodný pro 3,6kV~12kV napěťové úrovně, 50/60Hz třífázové napájecí systémy střídavého proudu a je hlavním řídicím a ochranným zařízením v napájení přenosový a distribuční proces. Vyvinuto a vyrobeno nezávisle společností Zhejiang Usune Electric produkt integruje pokročilé konstrukční koncepce a vyspělé výrobní procesy, přičemž vyvažuje bezpečnost, spolehlivost a praktičnost. Splňuje potřeby distribuce energie u systémů s jednou přípojnicí a segmentovaných systémů s jednou přípojnicí a dosahuje tak velkého rozsahu použití v energetice, hutnictví, chemickém a stavebním průmyslu, přispívá k bezpečnosti a účinnosti provoz globálních energetických systémů se stabilním výkonem.

Nízkonapěťové rozvaděče

Spínací zařízení vysokého napětí

Základní technické parametry

Konstrukční návrh a základní vlastnosti

1. Odnímatelný modulární design

Je nainstalován základní komponent Kyn28 Switchgear 6kV, vakuový vypínač (kompatibilní s VS1, VD4 atd.) na mobilním vozíku. Pro běžnou údržbu, testování nebo výměnu stačí pouze trolej s vypínačem demontován za účelem provozu, aniž by bylo nutné odpojit celou skříň od napájení, což výrazně zkracuje dobu údržby a snížení dopadu výpadků proudu. Vozík je univerzální a lze jej rychle vyměnit, což zlepšuje systém účinnost provozu a údržby.

2. Kovem pokrytá dělená struktura

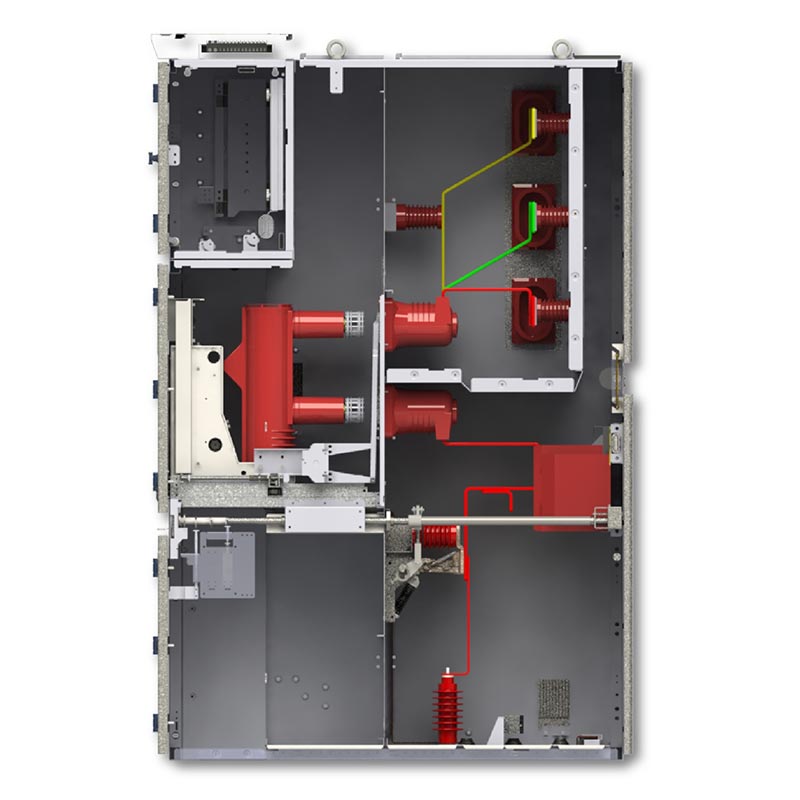

Rozvaděč Kyn28 6kV je rozdělen do čtyř nezávislých oddílů kovovými přepážkami: přípojnice oddělení, oddělení jističe, oddělení kabelů a oddělení pro nízkonapěťové přístroje. Každý živé komponenty oddílu jsou zcela izolovány, což účinně zabraňuje šíření mezifázového a fázového přenosu zkratové poruchy mezi fází a zemí, zamezení kaskádových poruch, snížení rizika úrazu elektrickým proudem během údržbu a zvýšení provozní bezpečnosti zařízení.

3. Komplexní pětistupňová ochrana proti blokování

Je vybavena mechanickým + elektrickým duálním blokovacím systémem s pěti pojistkami, který eliminuje nesprávné fungování zdroj:

- Zabraňuje náhodnému otevření nebo zavření jističů;

- Zabraňuje tlačení/vyjímání troleje vypínače pod zatížením;

- Zabraňuje sepnutí uzemňovacího spínače, když je pod napětím;

- Zabraňuje náhodnému zapnutí, když je uzemňovací spínač sepnutý;

- Zabraňuje náhodnému vstupu do oddílu pod napětím.

4. Kompaktní, efektivní a snadno rozšiřitelné

Skříň má kompaktní konstrukci, která šetří instalační prostor. Jeho modulární konstrukce umožňuje flexibilní kombinaci a rozšíření typů skříní tak, aby vyhovovaly potřebám rozšíření systému distribuce energie. Snadno se přizpůsobí různé systémové architektury, jako jsou jednotlivé přípojnice a segmentované systémy s jednou přípojnicí, usnadňující budoucnost upgrady a integrace systému.

Platné podmínky prostředí

1. Okolní teplota: -10℃ ~ +40℃

2. Nadmořská výška: ≤ 1000 m (k dispozici jsou přizpůsobené návrhy pro oblasti s vysokou nadmořskou výškou nad 1 000 m)

3. Vlhkost vzduchu: Denní průměrná relativní vlhkost ≤95 %, měsíční průměrná relativní vlhkost ≤90 % (bez kondenzace)

4. Okolní prostředí: Žádné korozivní nebo výbušné plyny, žádné velké množství prachu a žádné hořlavé nebo výbušné média

Typické aplikační scénáře

1. Pomocné systémy elektrárny: Používají se pro příjem, distribuci a ochranu energie elektrárny, zajišťující stabilní napájení pomocných zařízení generátoru;

2. Průmyslová a těžební podniková distribuce energie: Vhodné pro průmyslové scénáře s vysokým zatížením, jako je těžba, hutnictví a chemickém průmyslu, splňující potřeby řízení napájení a ochrany proti přetížení/zkratu zařízení s vysokým výkonem;

3. Komerční a výškové budovy: Používají se v rozvodnách velkých nákupních center, kancelářských budov, hotelů atd., dosáhnout bezpečné distribuce a rafinovaného řízení energie budovy;

4. Veřejné rozvodny: Jako hlavní zařízení pro rozvod středního napětí v městských a průmyslových rozvodnách, zajištění stabilního provozu regionální energetické sítě.

Případ aplikace v reálném světě

Případová studie: Projekt distribuce energie pro výrobní linku válcovny velké ocelářské skupiny v provincii Jiangsu

Pozadí projektu: Stávající rozváděč v dílně válcovny ocelářské skupiny často stárnul nefunkční, ovlivňující nepřetržitý provoz výrobní linky. Vysoce spolehlivé střední napětí byla nutná výměna rozvaděče.

Řešení: Bylo vybráno 28 rozváděčových jednotek Usune KYN28-6KV, kompatibilních s 10kV rozvodnou soustavou, s jmenovitý proud 1600A a krátkodobý výdržný proud 31,5kA (4s), konfigurovaný s vakuovým obvodem VS1 jističe.

Výsledky realizace: Za tři roky od uvedení do provozu zařízení fungovalo bez poruch. The pětivrstvý zámkový systém účinně zabraňuje nesprávnému fungování a rozčleněná struktura zabraňuje tomu šíření poruch. Stabilita napájení výrobní linky válcovací stolice se zlepšila o 99,9 %, čímž se snížila roční ztráty z prostojů o více než 5 milionů juanů, což si od zákazníka vysloužilo vysokou chválu.

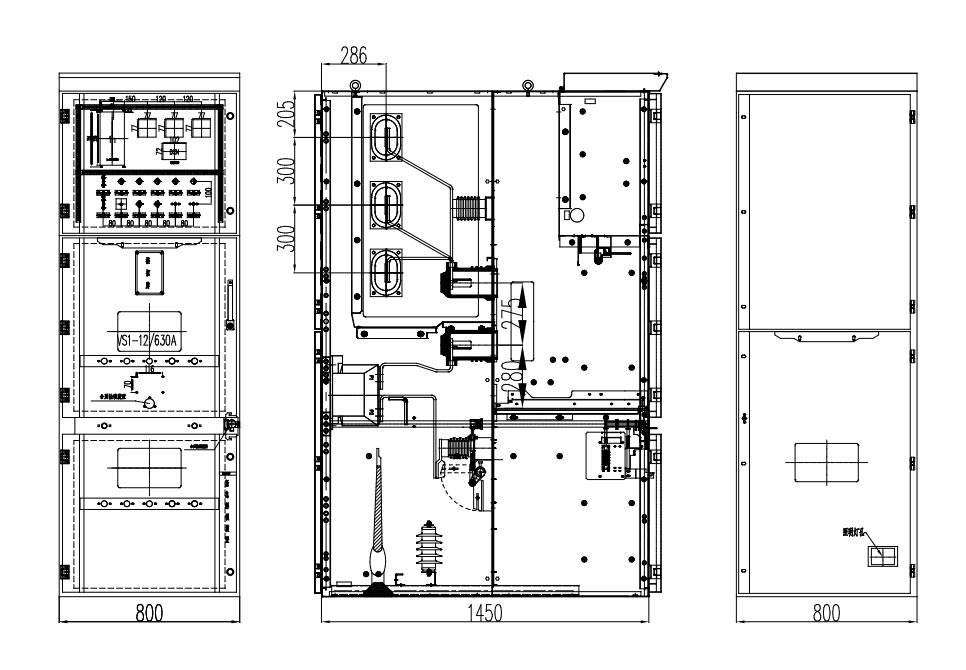

Vnější rozměr

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Nejčastější dotazy

Q1: Jaké jsou hlavní výhody rozváděče Kyn28 6kV ve srovnání s tradičním pevným rozváděčem?

Odpověď: Ve srovnání s tradičními pevnými rozvaděči je největší výhodou Usune KYN28-6KV jeho odnímatelná konstrukce. Vozík jističe lze pohybovat nezávisle, čímž odpadá nutnost vypínat celou skříň během údržbu, což výrazně snižuje dopad výpadků proudu. Současně byl jeho kovový pancéř rozdělen na oddíly konstrukce a komplexní pětibodový blokovací systém nabízí zvýšenou bezpečnost. Modulární konstrukce usnadňuje rozšíření a integrace systému, přizpůsobení se komplexním potřebám distribuce energie a celkově nižší náklady na údržbu životního cyklu.

Q2: Lze tento rozváděč přizpůsobit vysokohorským nebo speciálním prostředím? Jaký je cyklus přizpůsobení?

A: Ano. Pro prostředí s vysokou nadmořskou výškou > 1000 m Usune optimalizuje návrh izolace a výběr komponent. pro speciální prostředí, jako je korozivní prostředí, prostředí s vysokou vlhkostí a prašné prostředí, přizpůsobená řešení jako např. mohou být poskytnuty antikorozní povlaky, vylepšené těsnění a prachotěsné bariéry. Výrobní cyklus pro standard přizpůsobené produkty je přibližně 15-20 dní, v závislosti na složitosti přizpůsobení a množství objednávky.

Otázka 3: Jaké poprodejní služby a služby technické podpory Usune jako výrobce poskytuje?

Odpověď: Jako zdrojová továrna poskytuje Usune služby v celém životním cyklu: předprodej zahrnuje návrh řešení, parametry výběr a technické konzultace; sledování prodeje zahrnuje sledování průběhu výroby a tovární testování spolupráce; poprodejní služby zahrnují bezplatnou instalaci a uvedení do provozu, školení obsluhy, 1letou záruku na zařízení, doživotní dodávky náhradních dílů a služby údržby a 24hodinová globální reakce na technické potřeby stabilní provoz zařízení.
