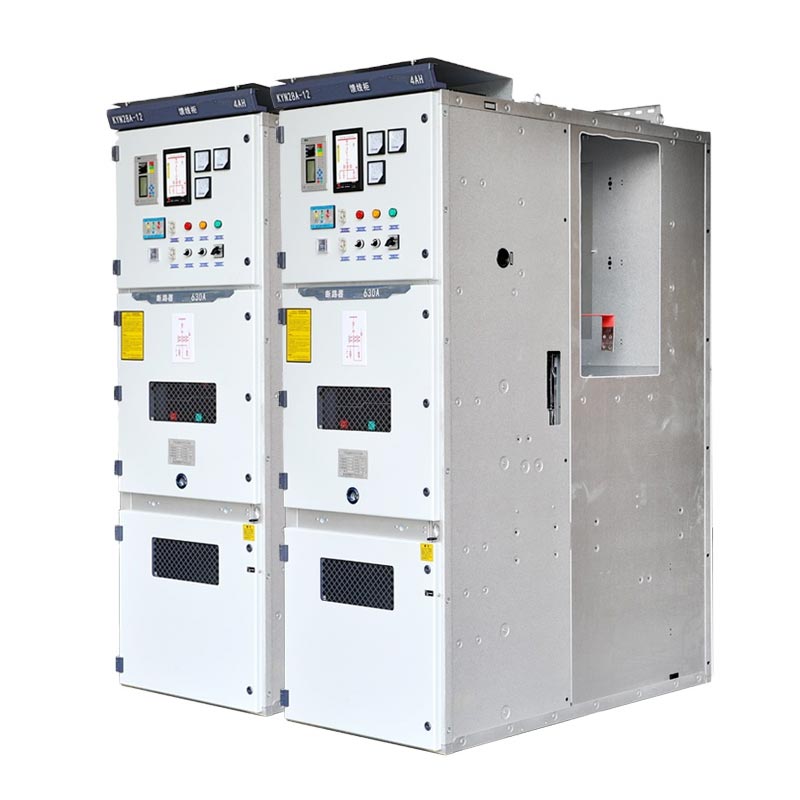

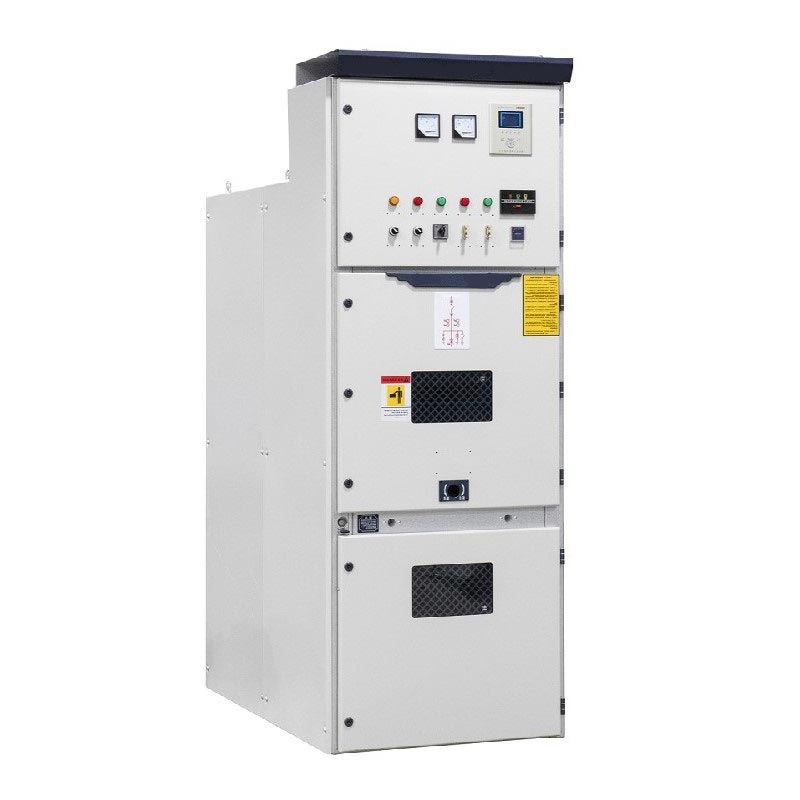

Středněnapěťový 11kv vnitřní Vcb panel

Usune Středněnapěťový 11kV vnitřní VCB panel (série KYN28) je pancéřovaný, výsuvný, kovově uzavřený rozváděč určené pro bezpečný a efektivní příjem, distribuci, řízení a ochranu sítí vysokého napětí. to je hlavní distribuční jednotka v elektrizační soustavě, která zajišťuje stabilní provoz soustavy v normálním i poruchovém stavu podmínky.

- Aplikovatelné systémy: 3,6～12kV / 24kV Třífázový AC 50/60Hz
- Normy: IEC 62271-200, GB 3906, DL/T 404
- Struktura jádra: Pancéřovaný kovový kryt, odnímatelná konstrukce vozíku
- Hodnocení ochrany: Skříň IP4X, Interiér IP2X

Nízkonapěťové rozvaděče

Spínací zařízení vysokého napětí

Model a technické parametry

1. Modelová řada

2. Hlavní technické parametry

Konstrukce a návrh oddělení

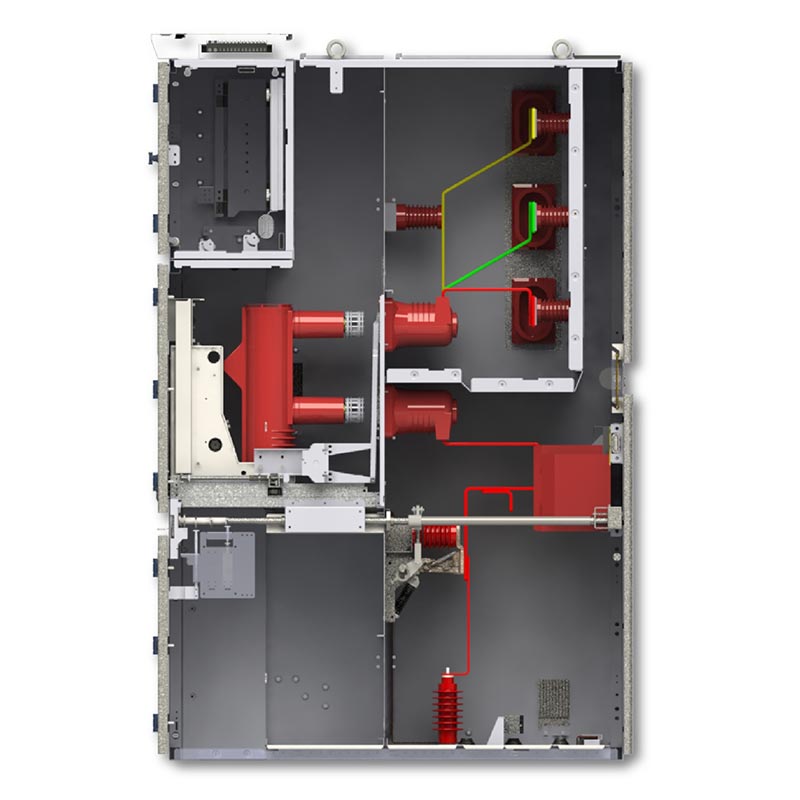

Středněnapěťový 11kV vnitřní Vcb panel používá ocelové desky k oddělení pěti nezávislých uzemněných kovových oddílů, účinně potlačuje šíření poruchových oblouků a zajišťuje osobní bezpečnost:

1. Prostor vypínače: Vestavěný odnímatelný vozík vakuového vypínače (VS1/ZN63A, VD4 atd.), vybavený s mechanickým blokováním, umožňujícím vozíku přepínat mezi pracovní, testovací a odpojenou polohou.

2. Oddíl přípojnic: Obsahuje hlavní přípojnice a odbočné přípojnice, zcela izolované od ostatních oddělení zabránit šíření poruch.

3. Kabelový prostor: Vybaven proudovými transformátory (CT), napěťovými transformátory (PT), uzemňovacími spínači, kabelové koncovky a svodiče přepětí pro připojení a ochranu kabelů.

4. Oddíl řídicích přístrojů: Obsahuje ochranná relé, přístroje, ovládací spínače, kontrolky a sekundární okruhy pro monitorování a provoz.

5. Přetlakový kanál: Obsahuje přetlakové zařízení v horní části pro bezpečné uvolnění tlaku oblouku a plynu dovnitř v případě vnitřních poruch, které zabrání poškození skříně a zranění osob.

Základní vlastnosti a výhody

1. Design odnímatelného ručního vozíku: Vysokonapěťový 11kV vnitřní Vcb panel ruční vozík je plně zaměnitelný, což umožňuje pro rychlou kontrolu a výměnu bez nutnosti úplného výpadku přípojnic, což výrazně snižuje prostoje.
2. Komplexní pětistupňové mechanické blokování:
- Zabraňuje náhodnému otevření a sepnutí jističů
- Zabraňuje tlačení nebo tahání troleje vypínače pod zatížením
- Zabraňuje náhodnému sepnutí uzemňovacího spínače, když je pod napětím
- Zabraňuje aktivaci uzemňovacího spínače, když je v zavřené poloze
- Zabraňuje náhodnému vstupu do oddílu pod napětím

3. Plně uzavřené nezávislé přihrádky: Kovové přepážky oddělují funkční oblasti a účinně potlačují oblouk šíření a vzájemné rušení.

4. Provoz a údržba zepředu: Všechny operace a údržbu lze provádět z přední části skříně, úspora instalačního prostoru.

5. Vysoká spolehlivost a vysoká bezpečnost: Splňuje mezinárodní běžné standardy s vysokou úrovní izolace a silná odolnost proti poruchám.

6. Modulární design: Lze flexibilně konfigurovat jako vstupní linková skříň, odchozí linková skříň, měřicí skříň, skříň přípojnicové sekce atd.

Hlavní aplikační scénáře

1. Příchozí linková skříň (Příjem elektrické sítě)

2. Skříň výstupního vedení (distribuce energie do zátěží, motorů a transformátorů)

3. Řídicí skříň motoru (velký rozběh, zastavení a ochrana motoru)

4. Skříň podavače transformátoru (ochrana distribučního transformátoru)

5. Skříň pro dělení přípojnic (rozdělování přípojnic a automatické přepínání převodů)

Skutečné aplikační případy

Případ 1: Velký petrochemický průmyslový park v provincii Jiangsu

Úkoly projektu: Petrochemický závod má extrémně vysoké požadavky na kontinuitu napájení, bezpečnost a odolnost proti poruchám, vyžadující dlouhodobý stabilní provoz.
Řešení: 36 skříní vakuových vypínačů Usune KYN28A-12 bylo použito pro systémové příchozí a odchozí linky a velké ovládání motoru.
Provozní výsledky: Nepřetržitý a stabilní provoz po dobu více než 8 let bez větších poruch, efektivně dosáhnout ochrana proti přetížení a zkratu, zajišťující nepřetržitou výrobu.

Případ 2: Obchodní komplex v provincii Zhejiang

Výzvy projektu: Omezený prostor v rozvodné místnosti výškové budovy, vyžadující kompaktní, bezpečné a zařízení se snadnou údržbou.
Řešení: Nakonfigurujte 22 jednotek rozváděčů Usune KYN28A-12 se strukturou přístupnou zepředu.
Provozní výsledky: Vysoké využití prostoru, pohodlná údržba a spolehlivá ochrana kritických zátěží, jako jsou např jako osvětlení budov, klimatizace a požární ochrana.

Reference projektu

Projekt startu rakety Cas-space

Testovací zpráva

Nejčastější dotazy

Q1: Jaký je rozdíl mezi KYN28A-12 a KYN28-24?

Odpověď: Hlavním rozdílem je jmenovitá úroveň napětí: KYN28A-12 je vhodný pro systémy 12kV (třída 10kV), zatímco KYN28-24 je vhodný pro systémy 24kV (třída 20kV). Oba jsou navrženy podle příslušných napěťových úrovní z hlediska izolační vzdálenosti, výběru izolačních součástí a jmenovitých parametrů vnitřních součástí.

Q2: Může Usune přizpůsobit tuto skříň vakuového vypínače pro exportní projekty?

A: Ano. Jako profesionální výrobce může Usune upravit parametry podle požadavků projektu různé regionální normy, jako jsou IEC a ANSI, a mohou přizpůsobit modely jističů, ochranných relé a rozměry.

Q3: Jaká je životnost a cyklus údržby vysokonapěťového 11kV vnitřního Vcb panelu?

Odpověď: Za normálních podmínek údržby je navržená životnost 20-30 let. Hlavně běžná údržba zahrnuje testování izolace, kontrolu charakteristik vypínače a kalibraci relé. Výsuvný vozík struktura umožňuje rychlou výměnu, což výrazně snižuje prostoje při údržbě.
