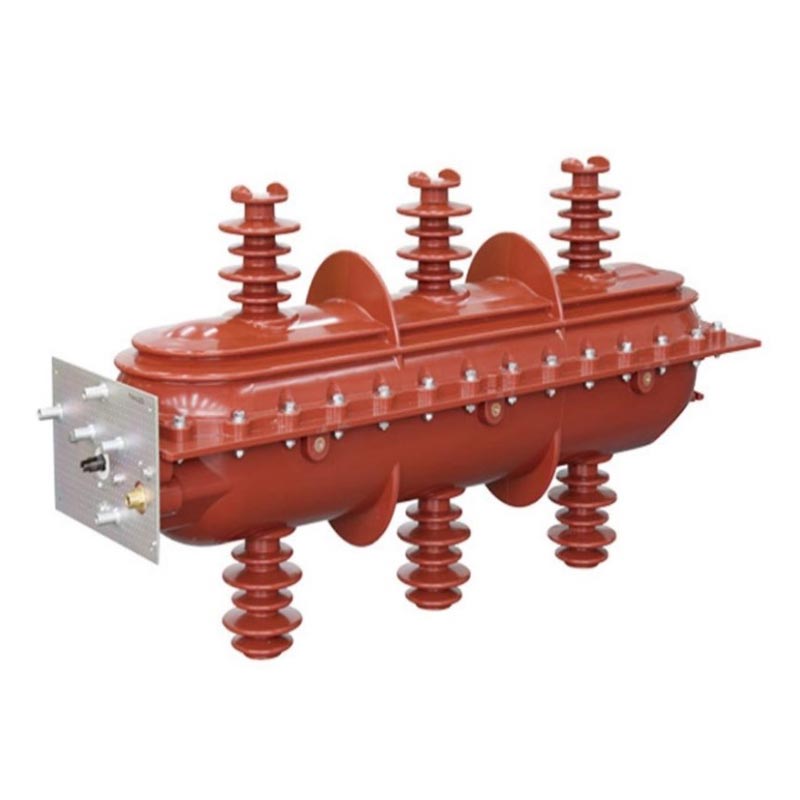

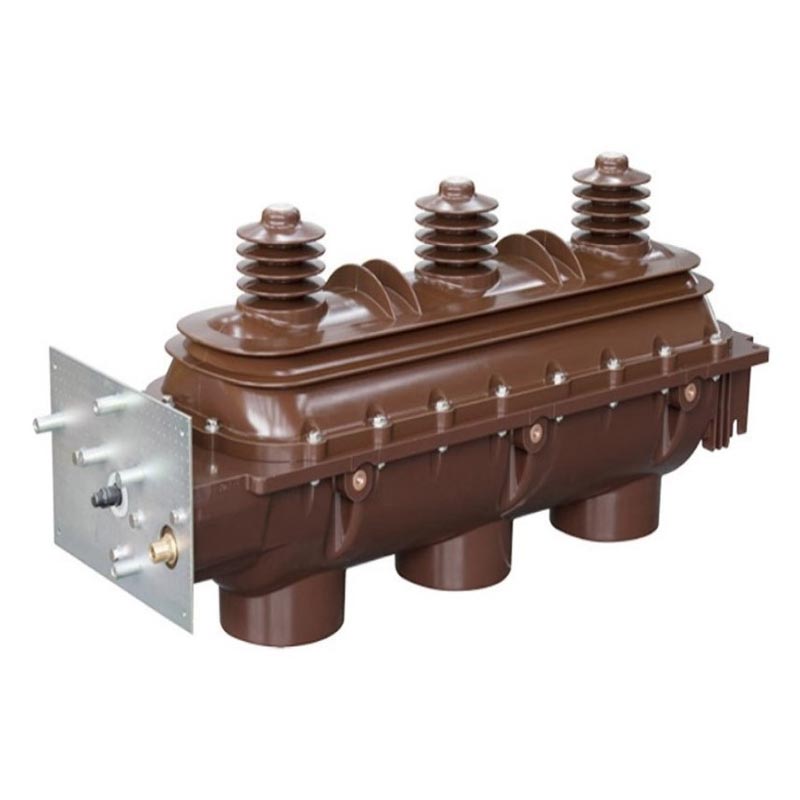

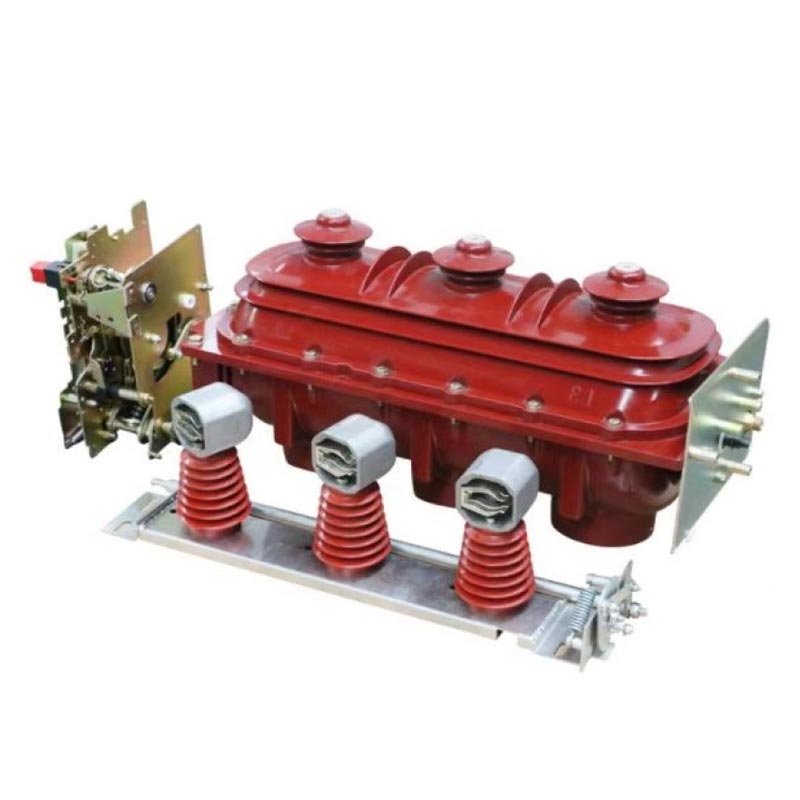

Přepínač zátěže Sf6

Jako profesionální výrobce vysokonapěťových elektrických zařízení v Číně se Usune zaměřuje na výzkum a vývoj a výrobu střední a vysokonapěťová zařízení pro distribuci elektrické energie, vlastnící standardizovanou továrnu vybavenou pokročilým výrobní linky a přísné procesy kontroly kvality. Vnitřní vysokonapěťová zátěž Sf6 FLN36-12D a FLRN36-12D Přepínače, které společnost uvedla na trh, jsou základními produkty nezávisle vyvinutými absorbováním pokročilých zahraničních produktů technologie a její kombinace se skutečnými provozními potřebami čínského energetického systému.

Všechny přepínače Usune Sf6 Load Breaker prošly komplexním typovým testováním a jejich výkon plně vyhovuje GB3804 "3~63kV AC vysokonapěťové zátěžové spínače", GB16926 "vysokonapěťové zátěžové spínače-pojistkové kombinace" a IEC60265 a Mezinárodní normy IEC60420. Produkty dodržují základní koncepci „vše pro bezpečné používání energie“. vybavené třípolohovou zhášecí komorou ("zavírání-otevření-zemnění"), účinně zajišťující bezpečné a stabilní výkon. Jako spolehlivý dodavatel vysokonapěťových rozvaděčů poskytuje Usune komplexní předprodej konzultace a poprodejní servis pro zajištění hladkého provozu zařízení v různých aplikačních scénářích.

Rozsah aplikace

Odpínač zátěže Sf6 je vhodný pro třífázové napájecí systémy AC 10kV, 24kV, 36kV, 50/60Hz. Je to široce používá se v průmyslových a těžebních podnicích, výškových budovách, městských obytných oblastech, rozvodnách, velkých obchodech nákupní centra, letiště, metro, nemocnice a další scénáře distribuce energie. Jeho hlavní funkcí je přepínání zátěže proudový a poruchový proud, řídí a chrání vedení a distribuční transformátory a poskytuje bezpečné a stabilní napájení ochrana pro všechna odvětví společenské výroby a života.

Podmínky použití

1. Normální provozní podmínky

- Okolní teplota: -25 ℃ až +40 ℃, vhodná pro většinu klimatických podmínek v Číně a dalších regionech.
- Nadmořská výška: nepřesahující 2000 m, vhodné pro většinu měst a průmyslových oblastí.
- Vlhkost: Denní průměrná relativní vlhkost <95%, měsíční průměrná relativní vlhkost <90%; denní průměr páry tlak ≤2,2 kPa, měsíční průměrný tlak par ≤1,8 kPa, zajišťující stabilní provoz ve vlhkém prostředí.

2. Zvláštní provozní podmínky

Podle národní normy GB/T11022-1999 „Společné technické požadavky na vysokonapěťová spínací zařízení a Controlgear Standards“, by měl rozváděč fungovat za normálních provozních podmínek. Pokud uživatel pracuje podmínky neodpovídají běžným podmínkám (jako je nadmořská výška instalace přesahující 2000 m, okolní teplota překročení normálních limitů, vysoká vlhkost způsobující kondenzaci atd.), je nutné se poradit s odborníkem výrobce Usune předem, aby dosáhl konsensu a zajistil bezpečný a stabilní provoz zařízení.

Strukturální vlastnosti

1. Integrovaná izolační struktura: Horní a spodní skořepina jsou vstřikovány z epoxidové pryskyřice a tvoří utěsněná vnitřní dutina naplněná plynem. To účinně poskytuje vynikající izolaci a odolnost proti korozi izoluje vnitřní komponenty od vnějšího prostředí a zajišťuje stabilní provoz.

2. Třípolohový provozní režim: Společný pohyblivý kontakt se otáčí a postupně dokončuje tři provozní stavy: „zavírání“, „otevření“ a „uzemnění“. Polohy jsou jasně definované, přepínání je spolehlivé a chybná funkce ano účinně předcházet.

3. Dvojité ovládací mechanismy: Součástí je základní ruční pružinový ovládací mechanismus s volitelným příslušenstvím funkce elektrického zavírání/otvírání na dálkové ovládání. To umožňuje uživatelům vybrat si podle svých potřeb, zlepšení provozní efektivity.

4. Inteligentní monitorování: Přední část skříně mechanismu je vybavena tlakoměrem SF6 a polohou indikátor. Tlakoměr sleduje změny tlaku SF6 v reálném čase a ukazatel polohy je přímo připojen k hnací hřídeli pohyblivého kontaktu, což zajišťuje naprosto spolehlivou indikaci činnosti pohyblivého kontaktu pozici.

5. Bezpečnostní ochrana: Na zadní straně pláště je umístěno únikové zařízení pro uvolnění tlaku. Když dojde k nehodě v zhášecí komoře oblouku a vzniká vysoký tlak, přetlakový plyn může prorazit uvolnění zařízení a musí být vypuštěny dozadu, čímž se zabrání vymrštění dopředu a zajistí se bezpečnost obsluhy.

6. Spolehlivé blokování: Mezi spínačem zátěže a uzemněním je zajištěno spolehlivé mechanické blokování vypínačem a mezi uzemňovacím vypínačem a předními dvířky (pro rozvod napájení skříně), přísně zamezit nesprávná obsluha a další zvýšení provozní bezpečnosti zařízení.

7. Těsnící výkon: Spolehlivé utěsnění je zajištěno použitím speciální dynamické a statické konstrukce těsnění. Přísný těsnící proces společnosti Usune zajišťuje roční míru úniku hluboko pod průmyslovými standardy, což zabraňuje zařízení porucha v důsledku úniku plynu SF6.

Hlavní technické parametry

Praktické případy použití

Případ 1: Projekt distribuce energie v čínské městské rezidenční oblasti

Velká obytná oblast ve východní Číně zahrnuje 30 výškových budov s více než 2000 domácnostmi a vrcholem příkon 800 kW. Zpočátku byly používány běžné zátěžové spínače, často se vyskytovaly problémy, jako například špatné těsnění, nestabilní provoz a vypínání, což ovlivňuje normální napájení obyvatel. Později, po srovnání více dodavatelů, společnost pro správu nemovitostí vybrala Usune FLN36-12D Sf6 Load Breaker Switch jako hlavní napájení zařízení pro řízení distribuce.

Případová studie 2: Projekt ochrany napájení velkého letiště Klíčové mezinárodní letiště v jižní Číně má extrémně vysoké požadavky na stabilitu a bezpečnost napájení. V kritických případech nejsou povoleny výpadky proudu prostory, jako je budova terminálu a navigační kontrolní místnost. Letiště vybralo Usune FLRN36-12D Sf6 Load Jistič Spínače pro instalaci v rozvodně, odpovědné za kontrolu a ochranu vedení v kritických situacích oblasti.

Závazek značky

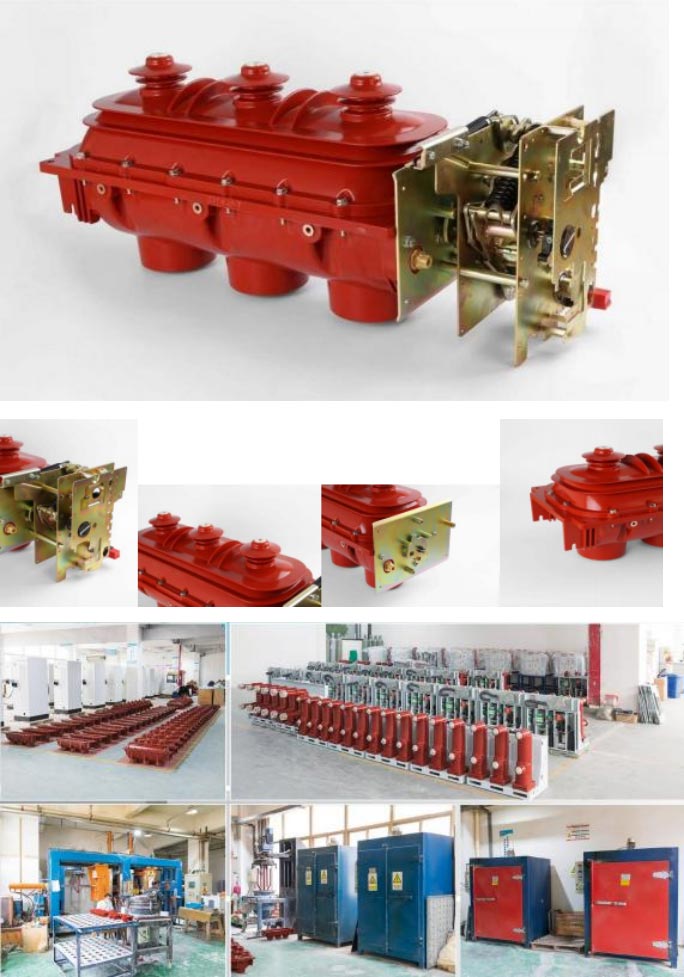

Jako profesionální výrobce vysokonapěťových elektrických zařízení v Číně se Usune zavázala poskytovat globální služby uživatelům s vysoce kvalitními, spolehlivými a bezpečnými produkty Sf6 Load Breaker Switch. Naše továrna se může pochlubit pokročilou výrobou zařízení a přísný systém řízení kvality. Od nákupu surovin až po dodání produktu, každý krok prochází přísným testováním, aby byla zajištěna kvalita produktu. Jako důvěryhodný dodavatel poskytujeme nejen vysoký výkon produktů, ale také komplexní předprodejní konzultace, instalace na místě, uvedení do provozu a poprodejní služby servisní služby, čímž se eliminují jakékoli obavy uživatelů během provozu.
